八年级上册物理光的反射折射作图题VIP专享

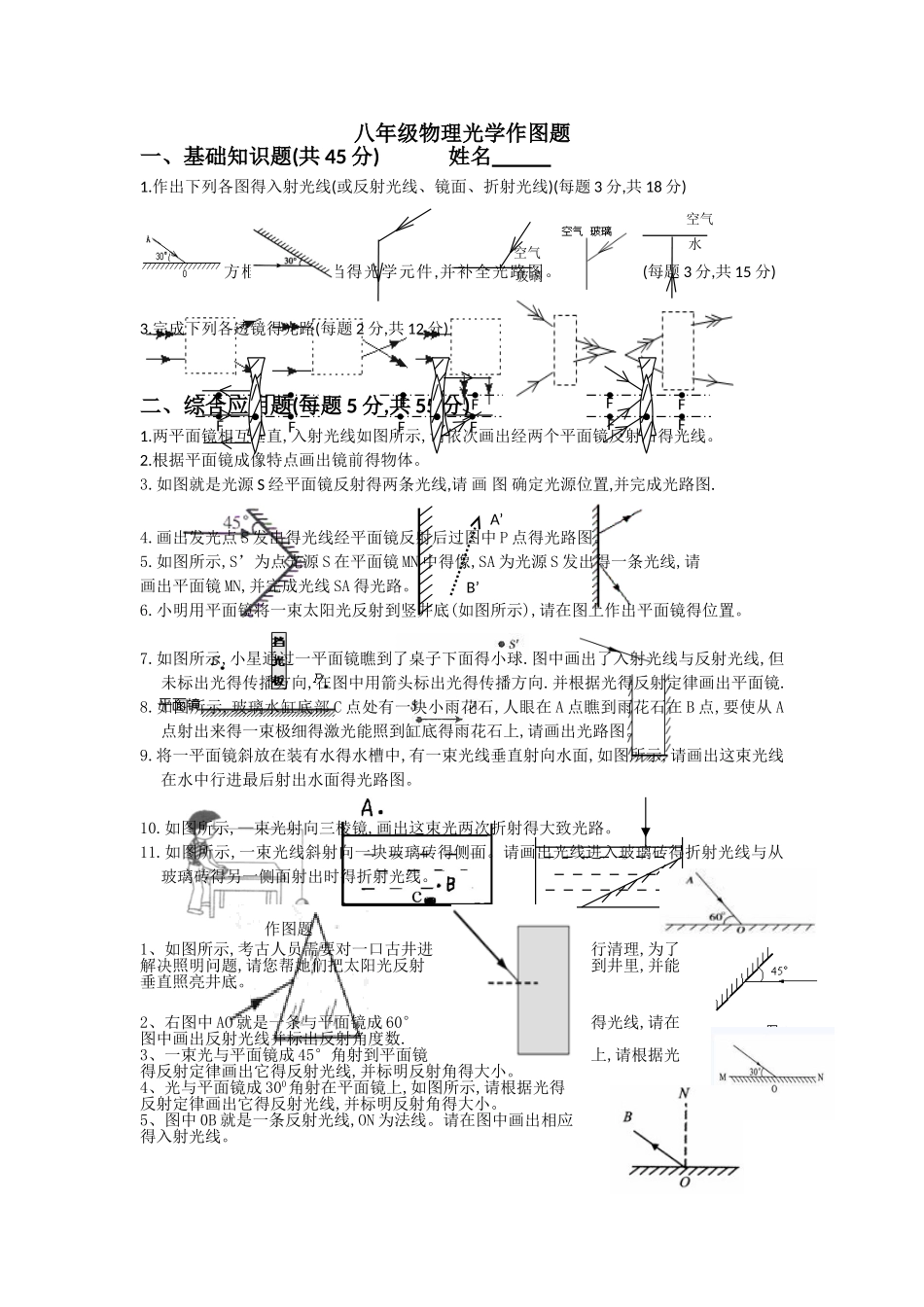

八年级物理光学作图题一、基础知识题(共 45 分) 姓名 1.作出下列各图得入射光线(或反射光线、镜面、折射光线)(每题 3 分,共 18 分)2.在各图得方框内填上适当得光学元件,并补全光路图。(每题 3 分,共 15 分)3.完成下列各透镜得光路(每题 2 分,共 12 分)二、综合应用题(每题 5 分,共 55 分)1.两平面镜相互垂直,入射光线如图所示,请依次画出经两个平面镜反射后得光线。2.根据平面镜成像特点画出镜前得物体。3.如图就是光源 S 经平面镜反射得两条光线,请 画 图 确定光源位置,并完成光路图.4.画出发光点 S 发出得光线经平面镜反射后过图中 P 点得光路图。5.如图所示,S’为点光源 S 在平面镜 MN 中得像,SA 为光源 S 发出得一条光线,请画出平面镜 MN,并完成光线 SA 得光路。6.小明用平面镜将一束太阳光反射到竖井底(如图所示),请在图上作出平面镜得位置。7.如图所示,小星通过一平面镜瞧到了桌子下面得小球.图中画出了入射光线与反射光线,但未标出光得传播方向,在图中用箭头标出光得传播方向.并根据光得反射定律画出平面镜.8.如图所示,玻璃水缸底部 C 点处有一块小雨花石,人眼在 A 点瞧到雨花石在 B 点,要使从 A点射出来得一束极细得激光能照到缸底得雨花石上,请画出光路图。9.将一平面镜斜放在装有水得水槽中,有一束光线垂直射向水面,如图所示,请画出这束光线在水中行进最后射出水面得光路图。10.如图所示,—束光射向三棱镜,画出这束光两次折射得大致光路。11.如图所示,一束光线斜射向一块玻璃砖得侧面。请画出光线进入玻璃砖得折射光线与从玻璃砖得另一侧面射出时得折射光线。作图题1、如图所示,考古人员需要对一口古井进行清理,为了解决照明问题,请您帮她们把太阳光反射到井里,并能垂直照亮井底。2、右图中 AO 就是一条与平面镜成 60°得光线,请在图中画出反射光线并标出反射角度数.3、一束光与平面镜成 45°角射到平面镜上,请根据光得反射定律画出它得反射光线,并标明反射角得大小。4、光与平面镜成 300角射在平面镜上,如图所示,请根据光得反射定律画出它得反射光线,并标明反射角得大小。5、图中 0B 就是一条反射光线,ON 为法线。请在图中画出相应得入射光线。空气玻璃空气水A’B’FFFFFFFFFFFF6、完成下列反射光路图,标出入射角与反射角得大小。7、如图所示,两面平面镜互相垂直,一束光线斜射到平面镜上,请在图乙中完成光路图。8、如图所示,a 为入射光线,b 为反射光线,它们均由同一个点光源发...
