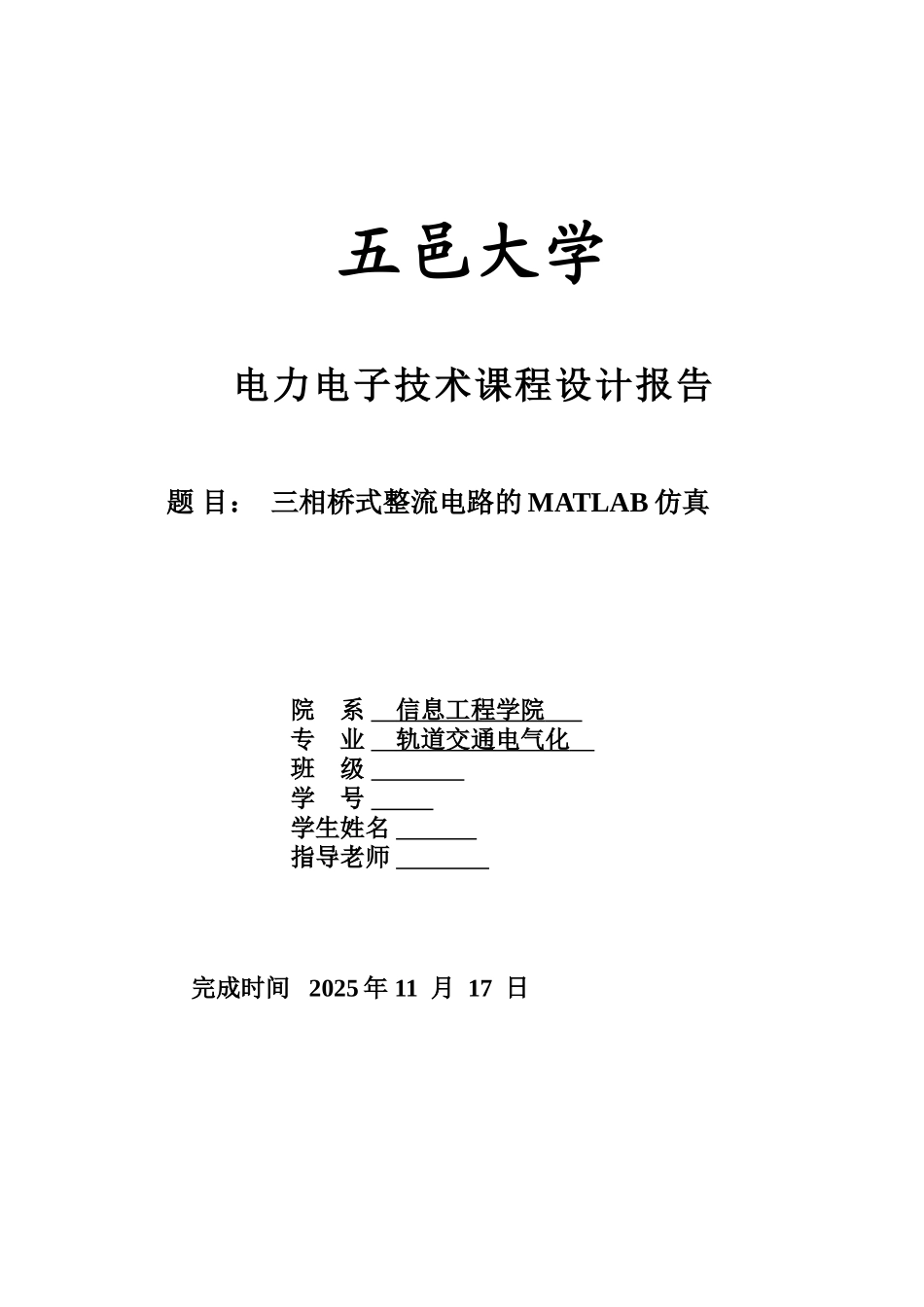

五邑大学电力电子技术课程设计报告题 目： 三相桥式整流电路的 MATLAB 仿真院 系 信息工程学院 专 业 轨道交通电气化 班 级 学 号 学生姓名 指导老师 完成时间 2025 年 11 月 17 日三相桥式整流电路的 MATLAB 仿真一、 题目的要求和意义 利用 MATLAB 软件中的 SIMULINK 对三相桥式整流电路进行建模、仿真，设置参数，采集波形
具体要求如下：输入三相电压源，线电压取 380V，50Hz，内阻 0
004 欧姆
利用六个晶闸管搭建三相桥式整流电路的模型
当负载分别为纯电阻负载和阻感负载时设置相关参数利用示波器查看仿真波形，并将 ud、id、uVT1 波形记录下来
整流电路是电力电子技术中最为重要，也是应用得最为广泛的电路，不仅应用于一般工业领域，也广泛应用于交通运输、电力系统、通信系统、能源系统及其他领域
常用的三相整流电路有三相桥式不可控整流电路、三相桥式半控整流电路和三相桥式全控整流电路
三相全控整流电路的整流负载容量较大,输出直流电压脉动较小,是目前应用最为广泛的整流电路
Matlab 提供的可视化仿真工具 Simulink 可直接建立电路仿真模型，随意改变仿真参数，并且立即可得到任意的仿真结果，直观性强
利用 matlab 对三相桥式全控整流电路仿真，可以让我们进一步深化了解三相整流电路工作的每一个步骤，充分掌握三相整流电路，而对故障波形的采集与分析，锻炼我们解决电路出现问题时的能力，以使我们在实际工作中也能足够的理论知识去排除及解决各种电路故障，具有十分重要的意义

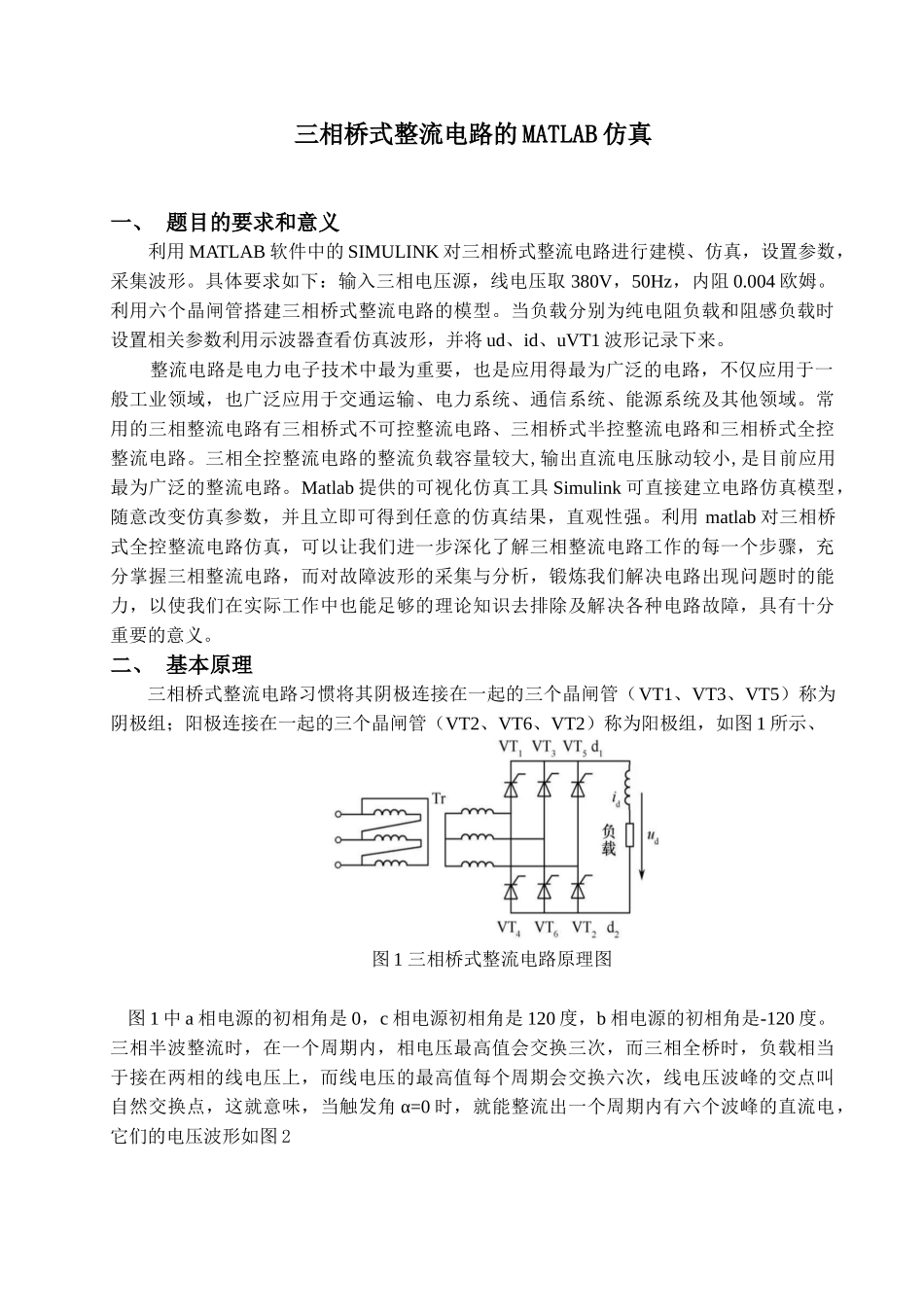

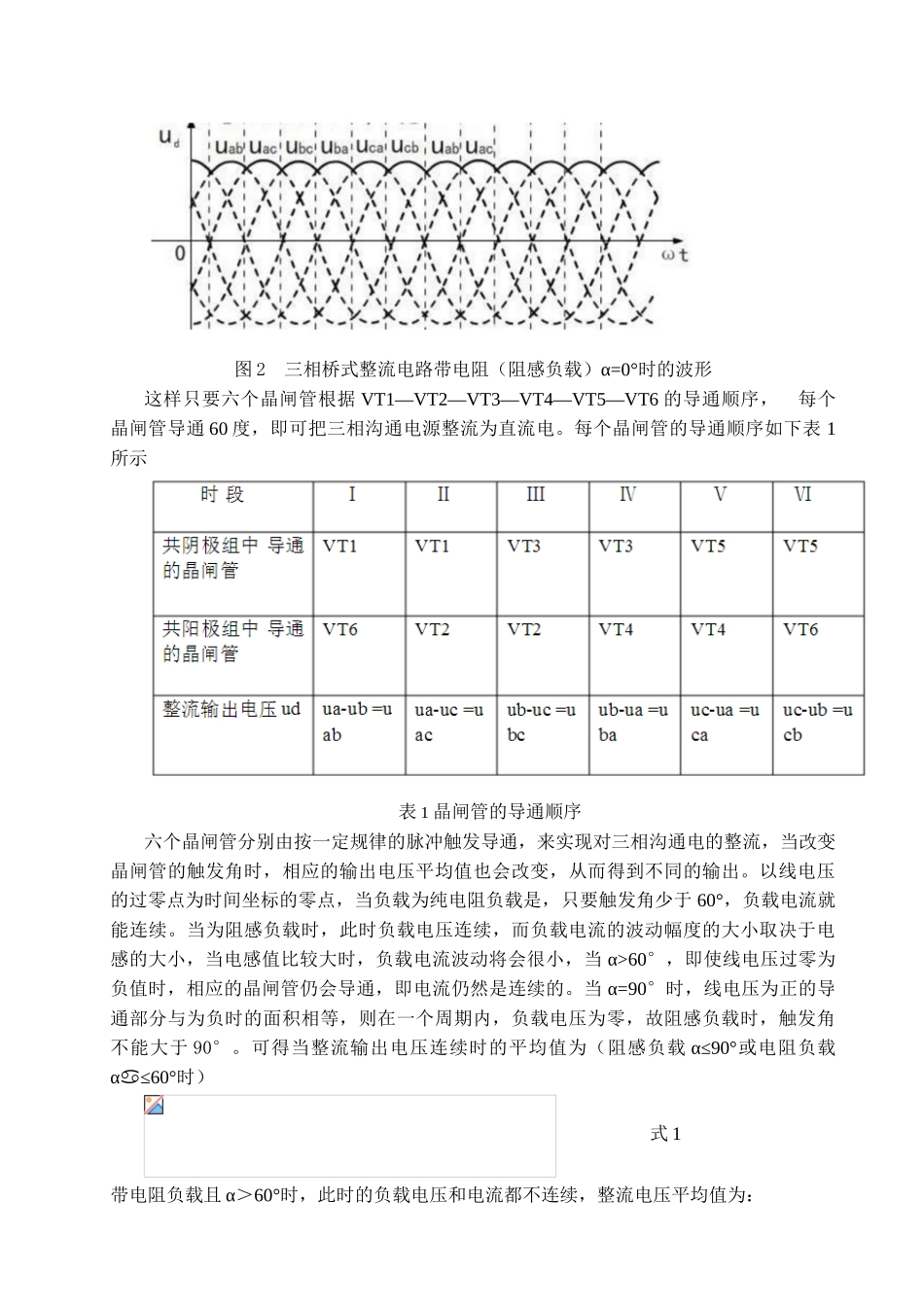

二、 基本原理三相桥式整流电路习惯将其阴极连接在一起的三个晶闸管（VT1、VT3、VT5）称为阴极组；阳极连接在一起的三个晶闸管（VT2、VT6、VT2）称为阳极组，如图 1 所示、图 1 三相桥式整流电路原理图 图 1 中 a 相电源的初相角是 0，c 相电源初相
