华能济宁电厂保温防腐施工组织设计本科论文

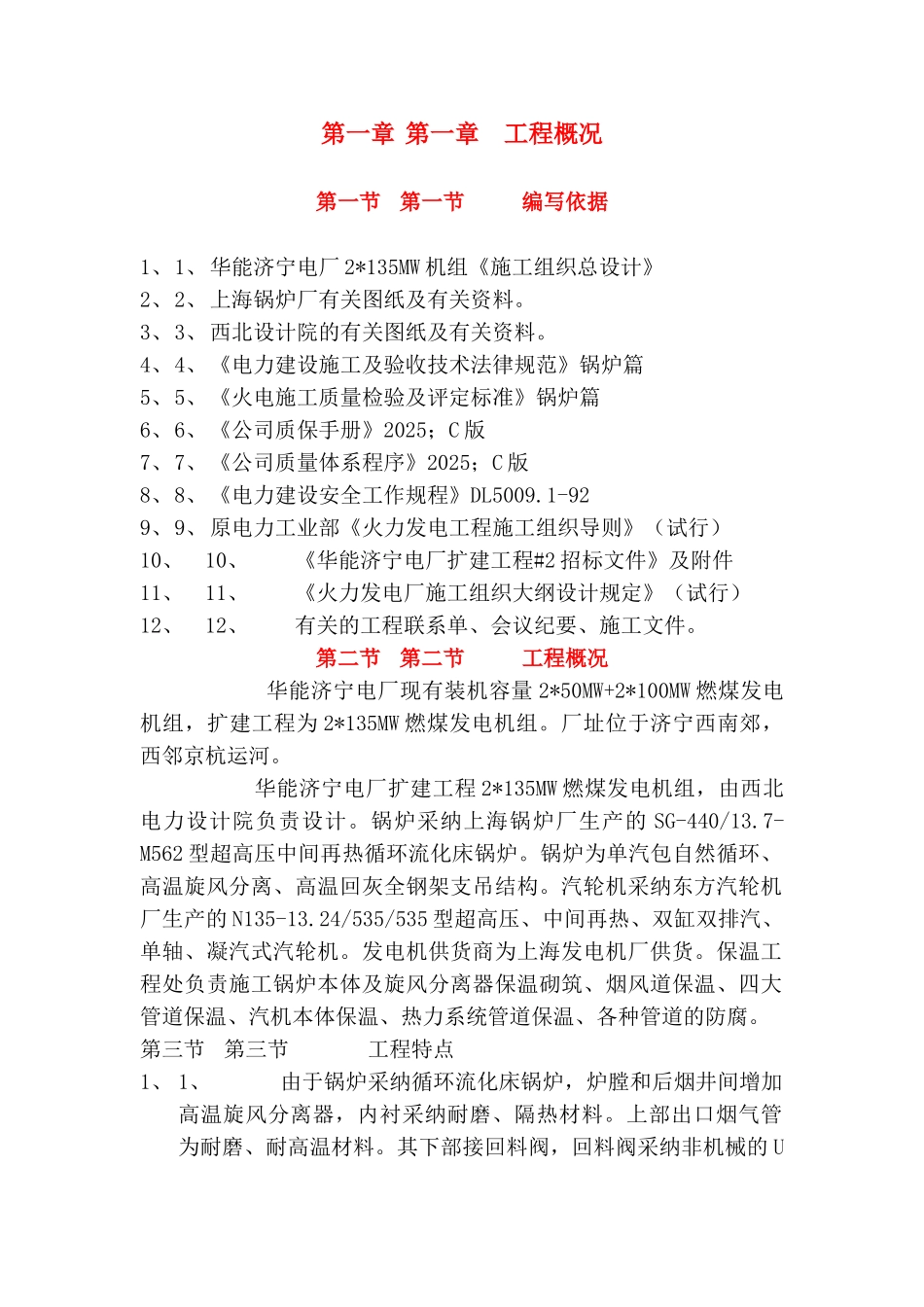

第一章 第一章 工程概况 第一节第一节 编写依据 1、1、 华能济宁电厂 2*135MW 机组《施工组织总设计》2、2、 上海锅炉厂有关图纸及有关资料。3、3、 西北设计院的有关图纸及有关资料。4、4、 《电力建设施工及验收技术法律规范》锅炉篇5、5、 《火电施工质量检验及评定标准》锅炉篇6、6、 《公司质保手册》2025；C 版7、7、 《公司质量体系程序》2025；C 版8、8、 《电力建设安全工作规程》DL5009.1-929、9、 原电力工业部《火力发电工程施工组织导则》（试行）10、10、 《华能济宁电厂扩建工程#2 招标文件》及附件11、11、 《火力发电厂施工组织大纲设计规定》（试行）12、12、 有关的工程联系单、会议纪要、施工文件。第二节第二节 工程概况 华能济宁电厂现有装机容量 2*50MW+2*100MW 燃煤发电机组，扩建工程为 2*135MW 燃煤发电机组。厂址位于济宁西南郊，西邻京杭运河。 华能济宁电厂扩建工程 2*135MW 燃煤发电机组，由西北电力设计院负责设计。锅炉采纳上海锅炉厂生产的 SG-440/13.7-M562 型超高压中间再热循环流化床锅炉。锅炉为单汽包自然循环、高温旋风分离、高温回灰全钢架支吊结构。汽轮机采纳东方汽轮机厂生产的 N135-13.24/535/535 型超高压、中间再热、双缸双排汽、单轴、凝汽式汽轮机。发电机供货商为上海发电机厂供货。保温工程处负责施工锅炉本体及旋风分离器保温砌筑、烟风道保温、四大管道保温、汽机本体保温、热力系统管道保温、各种管道的防腐。第三节第三节 工程特点1、 1、 由于锅炉采纳循环流化床锅炉，炉膛和后烟井间增加高温旋风分离器，内衬采纳耐磨、隔热材料。上部出口烟气管为耐磨、耐高温材料。其下部接回料阀，回料阀采纳非机械的 U型装置，内壁敷设有防磨和保温材料。因此相对于同容量的煤粉炉增大了防腐和保温材料的浇注、砌筑工程量。2、 2、 循环流化床锅炉与同容量煤粉炉相比，其高度增加10m 之多，体积庞大一倍多，相应的防腐的工程量也增大了不少。3、 3、 保温防腐工程点多面广，交叉作业多，工期短任务重给施工带来一定困难。4、 4、 炉墙浇注对环境温度要求控制在 5-40℃内，给冬季施工带来一定困难。第二章 第二章 施工专业范围及主要工程量第一节第一节 施工专业范围 #6 机部分：1、锅炉本体2、烟风煤系统3、灰渣系统4、燃油系统5、化学水系统第二节第二节 主要工程量 华能济宁电厂#6 机组保温防腐主要工程量见附表：序号 项 目单位数量 备...
