单片机与DSP结合的dsPIC芯片

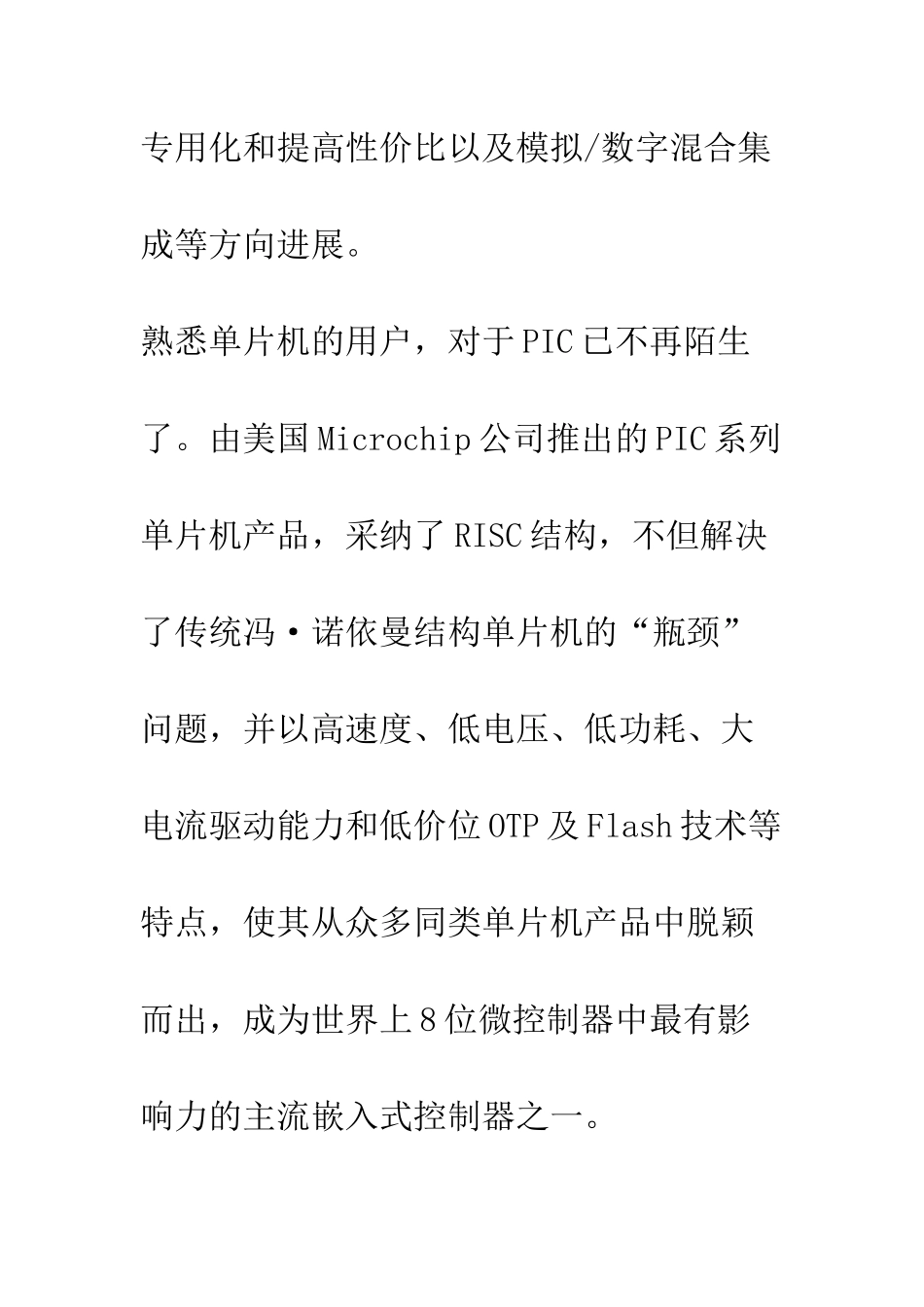

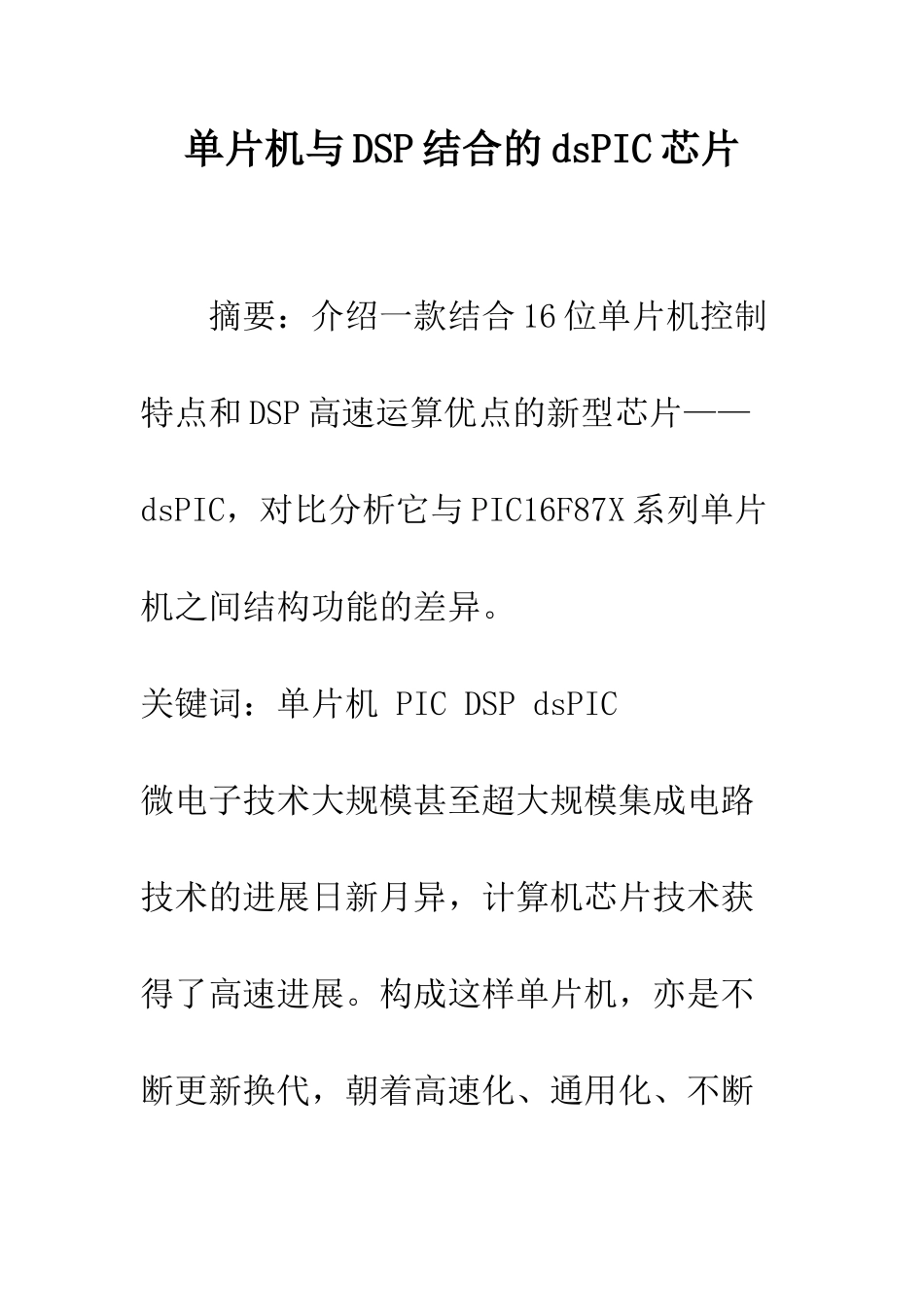

单片机与 DSP 结合的 dsPIC 芯片 摘要：介绍一款结合 16 位单片机控制特点和 DSP 高速运算优点的新型芯片——dsPIC，对比分析它与 PIC16F87X 系列单片机之间结构功能的差异。关键词：单片机 PIC DSP dsPIC微电子技术大规模甚至超大规模集成电路技术的进展日新月异，计算机芯片技术获得了高速进展。构成这样单片机，亦是不断更新换代，朝着高速化、通用化、不断专用化和提高性价比以及模拟/数字混合集成等方向进展。熟悉单片机的用户，对于 PIC 已不再陌生了。由美国 Microchip 公司推出的 PIC 系列单片机产品，采纳了 RISC 结构，不但解决了传统冯·诺依曼结构单片机的“瓶颈”问题，并以高速度、低电压、低功耗、大电流驱动能力和低价位 OTP 及 Flash 技术等特点，使其从众多同类单片机产品中脱颖而出，成为世界上 8 位微控制器中最有影响力的主流嵌入式控制器之一。PIC 系列单片机在市场逐渐站稳脚跟之后，Microchip 公司又推出了性价比介于 16 位单片机、32 位单片机及 DSP 中低档机之间的 dsPIC 芯片。1 dsPIC 的产生目前，在自动检测、控制等领域正掀起应用 DSP 的热潮。DSP 即数字信号处理器，是在数字信号处理的各种理论和算法的基础上进展起来的，用于完成各种实时数字信息的处理。20 世纪 80 年代初，随着微电子技术的展，DSP 就应运而生了。DSP 器件的出现，使得各种数字信号处理的算法得到了实现。DSP 器件不但使数字信号处理得到了实际应用，而且还拓宽到了系统控制领域，从而诞生了一大批新型的电子产品。DSP 技术的迅速普及，也为今日的信息高速公路建设奠定了基础。DSP 器件的数字信号处理大致有如下特点：①可程控，可以只设计一个硬件配置，然后设计各种软件来执行多样的信号处理任务；②稳定性好，没有时漂、温漂；③可重复性好，无论多少台计算机去计算同一序列的和，都会提供一模一样的结果；④易于实现自适应算法；⑤基于大规模的集成电路。这样就不难看出，单片机和 DSP 各有特点。前者控制功能强，后者数字信号处理能力强，因而，将高性能 16 位单片机加上 DSP功能，就产生了 dsPIC 芯片。DsPIC 是一种将单片机的特征同数字信号处理器的能力结构在一起的器件。它在异步事件处理能力、精密仿真、常见的开发环境以及外围部件等方面都表现出 DSP 强大的性能。为了缩小单片机同 DSP 之间的性能差异，使客户能方便地将单片机的功能转移到 DSP上，Microchip 公...
