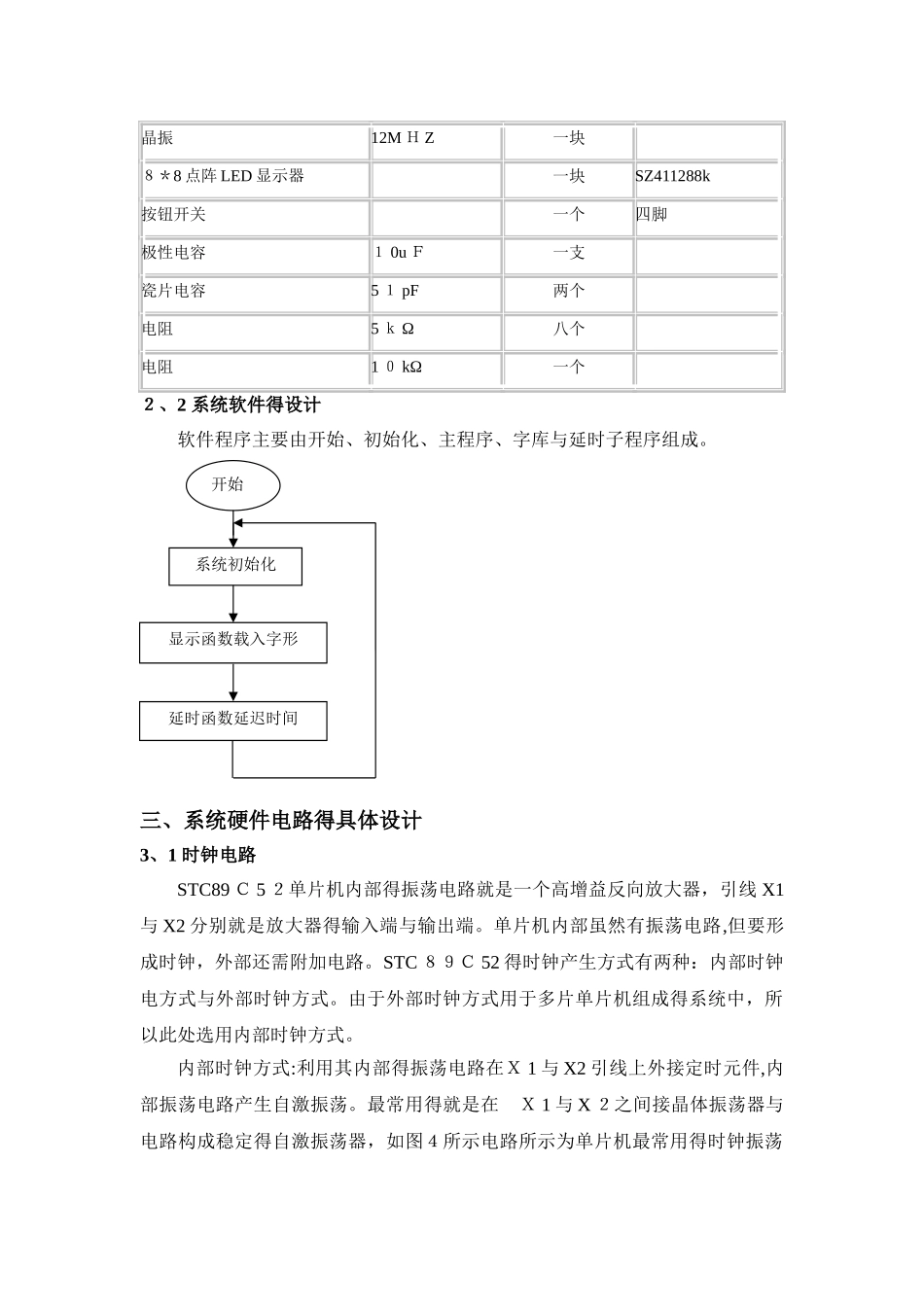

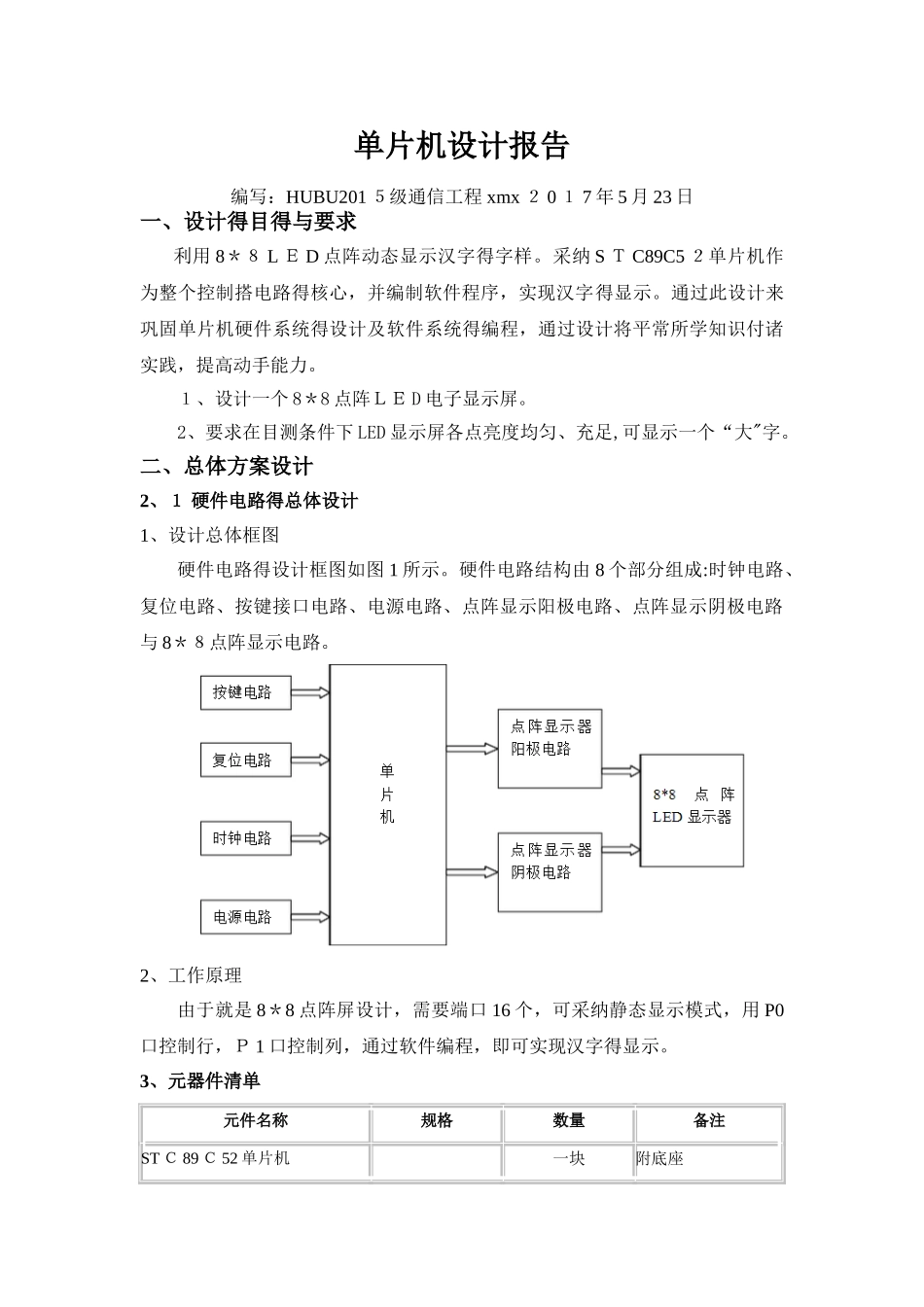

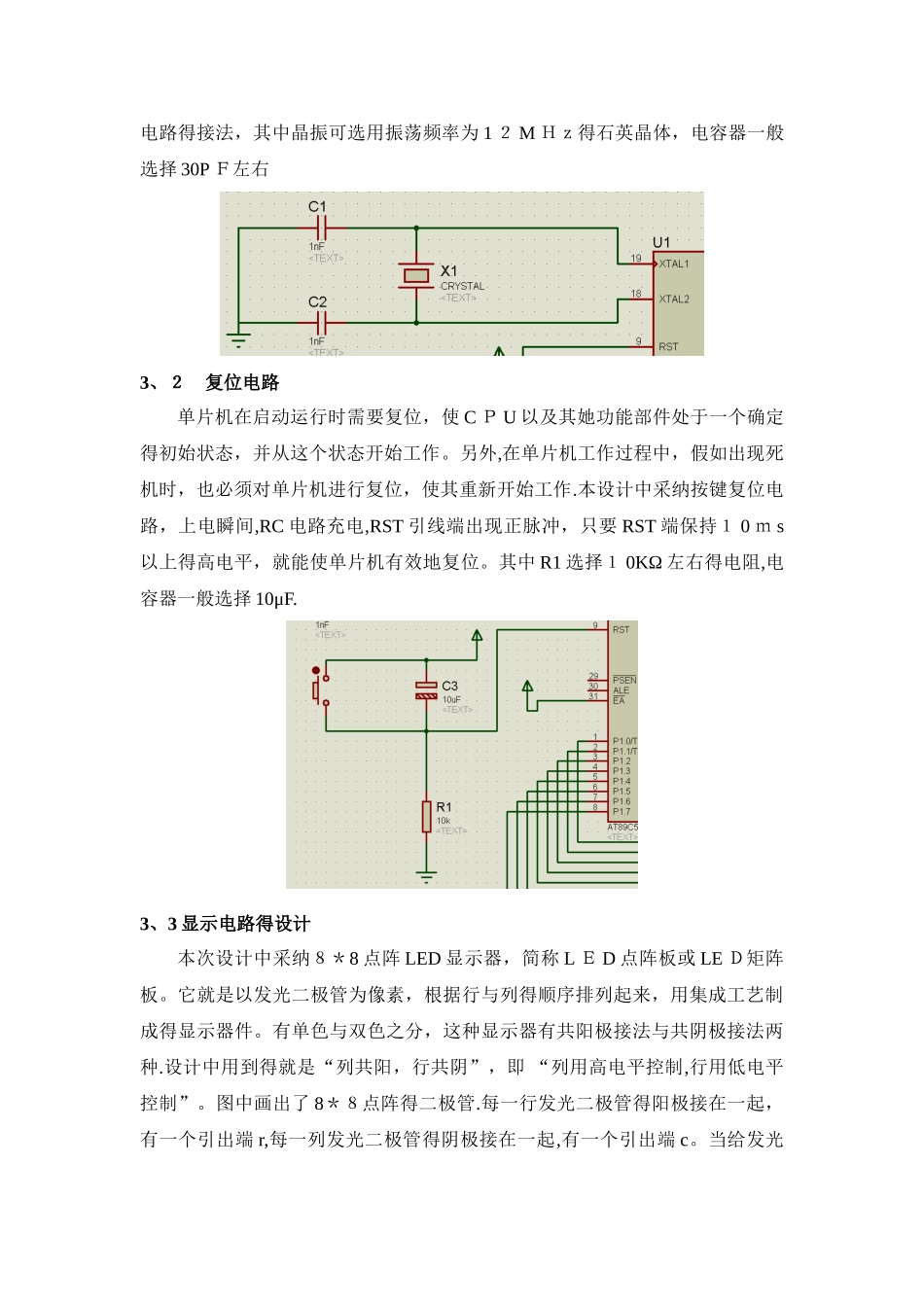

单片机设计报告编写：HUBU201 ５级通信工程 xmx ２ 0 １ 7 年 5 月 23 日一、设计得目得与要求利用 8＊８ L Ｅ D 点阵动态显示汉字得字样。采纳 S Ｔ C89C5 ２单片机作为整个控制搭电路得核心，并编制软件程序，实现汉字得显示。通过此设计来巩固单片机硬件系统得设计及软件系统得编程，通过设计将平常所学知识付诸实践，提高动手能力。１、设计一个 8＊8 点阵ＬＥ D 电子显示屏。2、要求在目测条件下 LED 显示屏各点亮度均匀、充足,可显示一个“大"字。二、总体方案设计2、１ 硬件电路得总体设计1、设计总体框图硬件电路得设计框图如图 1 所示。硬件电路结构由 8 个部分组成:时钟电路、复位电路、按键接口电路、电源电路、点阵显示阳极电路、点阵显示阴极电路与 8＊８点阵显示电路。2、工作原理由于就是 8＊8 点阵屏设计，需要端口 16 个，可采纳静态显示模式，用 P0口控制行，Ｐ 1 口控制列，通过软件编程，即可实现汉字得显示。3、元器件清单元件名称规格数量备注ST Ｃ 89 Ｃ 52 单片机 一块附底座晶振12M Ｈ Z一块 ８＊8 点阵 LED 显示器一块SZ411288k按钮开关 一个四脚极性电容１ 0u Ｆ一支 瓷片电容5 １ pF两个 电阻5 ｋ Ω八个 电阻1 ０ kΩ一个 ２、2 系统软件得设计软件程序主要由开始、初始化、主程序、字库与延时子程序组成。三、系统硬件电路得具体设计3、1 时钟电路 STC89 Ｃ 5 ２单片机内部得振荡电路就是一个高增益反向放大器，引线 X1与 X2 分别就是放大器得输入端与输出端。单片机内部虽然有振荡电路,但要形成时钟，外部还需附加电路。STC ８９Ｃ 52 得时钟产生方式有两种：内部时钟电方式与外部时钟方式。由于外部时钟方式用于多片单片机组成得系统中，所以此处选用内部时钟方式。 内部时钟方式:利用其内部得振荡电路在Ｘ 1 与 X2 引线上外接定时元件,内部振荡电路产生自激振荡。最常用得就是在 Ｘ 1 与 X ２之间接晶体振荡器与电路构成稳定得自激振荡器，如图４所示电路所示为单片机最常用得时钟振荡开始系统初始化显示函数载入字形延时函数延迟时间电路得接法，其中晶振可选用振荡频率为 1 ２ M Ｈｚ得石英晶体，电容器一般选择 30P Ｆ左右3、２ 复位电路 单片机在启动运行时需要复位，使 C Ｐ U 以及其她功能部件处于一个确定得初始状态，并从这个状态开始工作。另外,在单片机工作过程中，假如出现死机时，也必须对单片...
