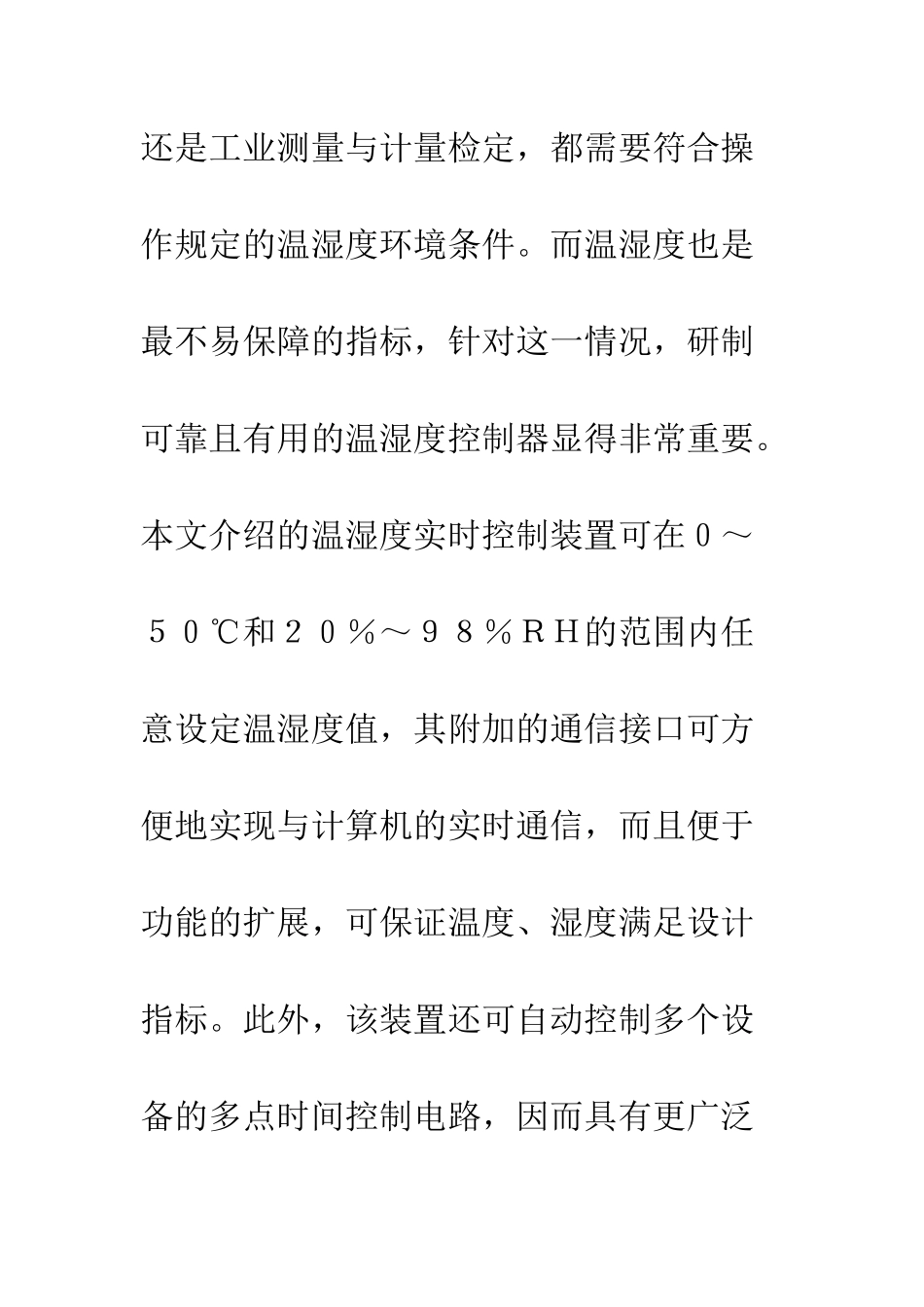

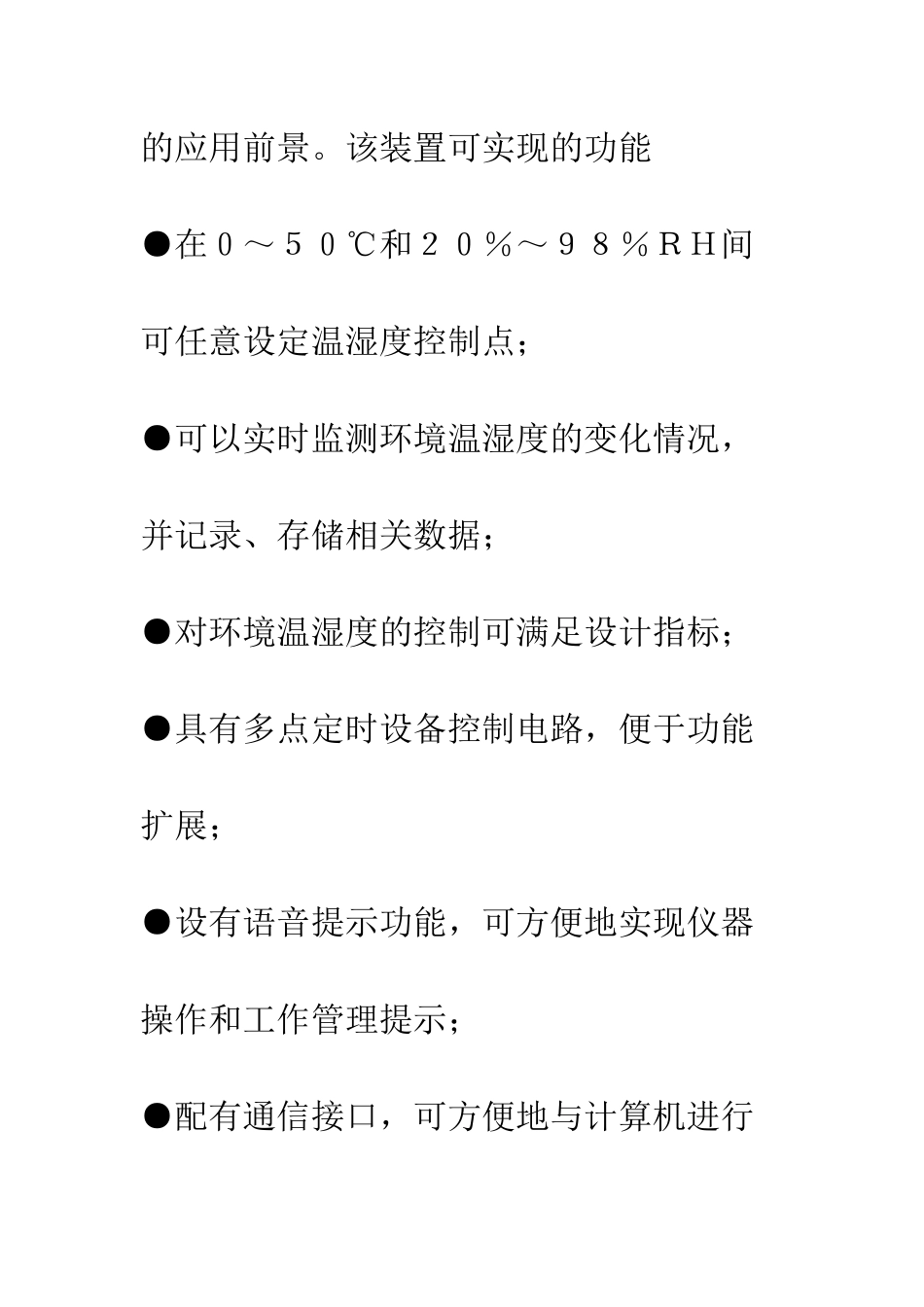

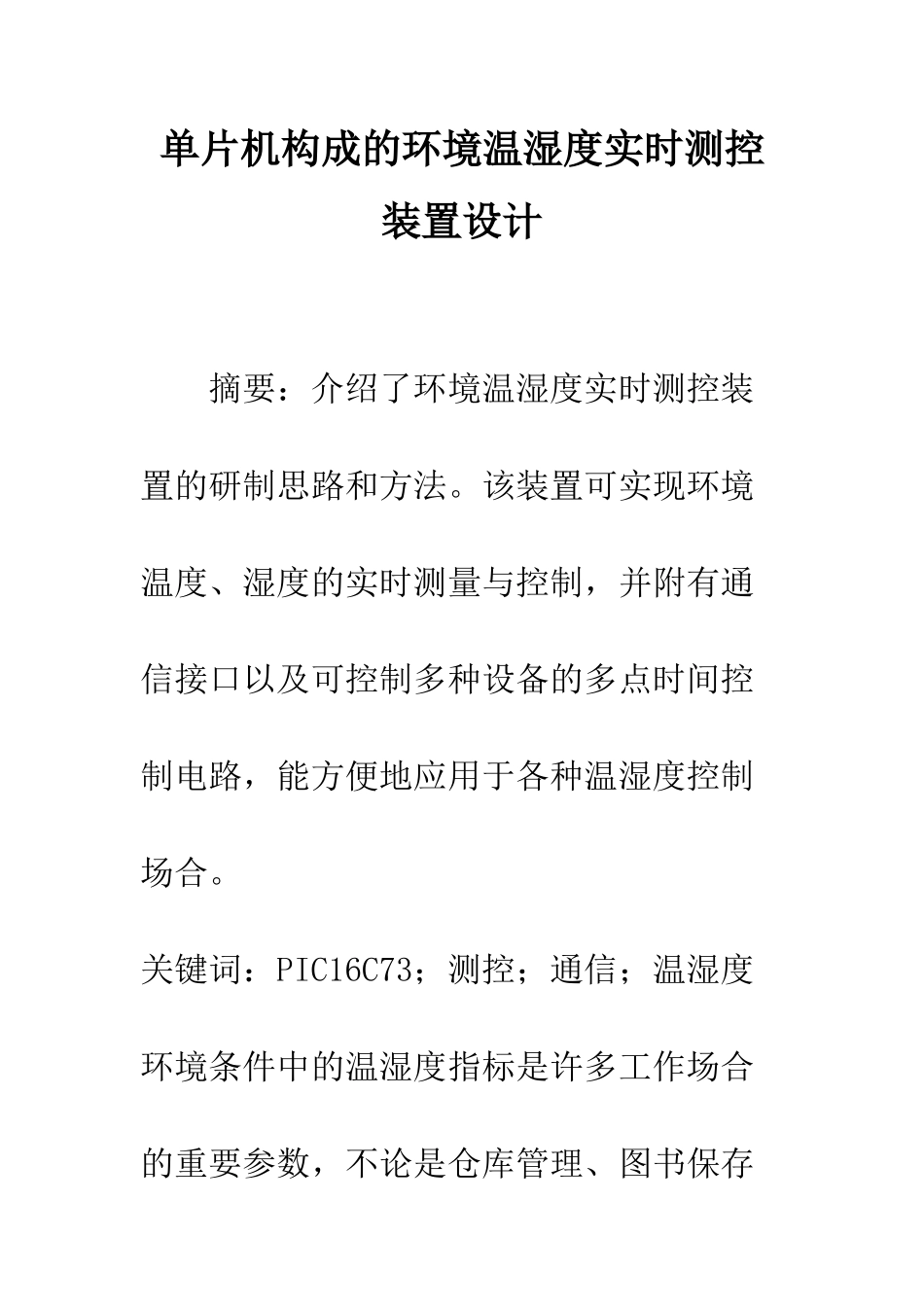

单片机构成的环境温湿度实时测控装置设计 摘要：介绍了环境温湿度实时测控装置的研制思路和方法。该装置可实现环境温度、湿度的实时测量与控制，并附有通信接口以及可控制多种设备的多点时间控制电路，能方便地应用于各种温湿度控制场合。关键词：PIC16C73；测控；通信；温湿度环境条件中的温湿度指标是许多工作场合的重要参数，不论是仓库管理、图书保存还是工业测量与计量检定，都需要符合操作规定的温湿度环境条件。而温湿度也是最不易保障的指标，针对这一情况，研制可靠且有用的温湿度控制器显得非常重要。本文介绍的温湿度实时控制装置可在０～５０℃和２０％～９８％ＲＨ的范围内任意设定温湿度值，其附加的通信接口可方便地实现与计算机的实时通信，而且便于功能的扩展，可保证温度、湿度满足设计指标。此外，该装置还可自动控制多个设备的多点时间控制电路，因而具有更广泛的应用前景。该装置可实现的功能●在０～５０℃和２０％～９８％ＲＨ间可任意设定温湿度控制点；●可以实时监测环境温湿度的变化情况，并记录、存储相关数据；●对环境温湿度的控制可满足设计指标；●具有多点定时设备控制电路，便于功能扩展；●设有语音提示功能，可方便地实现仪器操作和工作管理提示；●配有通信接口，可方便地与计算机进行通信；●温湿度控制的精度分别为：温度±０．５℃；湿度±２％～３％ＲＨ。１ 硬件设计该装置的硬件框图如图１所示。它主要由单片机ＰＩＣ１６Ｃ７３及外部电路构成。ＰＩＣ１６Ｃ７３是由美国Ｍｉｃｒｏｃｈｉｐ公司生产的８位单片微机，采纳Ｈａｒｖａｒｄ结构，这种结构可使指令执行和取指操作重叠进行，因而具有很高的执行速度。它只有３５条单字节指令，除了跳转指令是２周期指令外，其它指令都是单周期指令。这些特点使它较之于别的８位单片机节约了１／２的程序空间，并具有４１的速度优势。ＰＩＣ１６Ｃ７３在芯片内集成了一个８位算术逻辑单元和工作寄存器、４ｋ程序存储器、１９２个数据寄存器、２２个Ｉ／Ｏ口、３个定时／计数器及２个捕捉／ 比较／ＰＷＭ模块和２个串行口，其中Ａ／Ｄ转换器具有５路模拟量输入端，同时还具有时钟、复位、看门狗定时器等。这５路模拟量输入通道共同复用一个采样／保持和Ａ／Ｄ转换器。ＰＩＣ１６Ｃ７３外接温湿度采样电路及电器驱动电路，因而可实现对温湿度的控制。该系统硬件主要包括本机地址设定电路、采样电路、键盘显示电路、看门狗电路、电器驱动电路、时间设置及...
