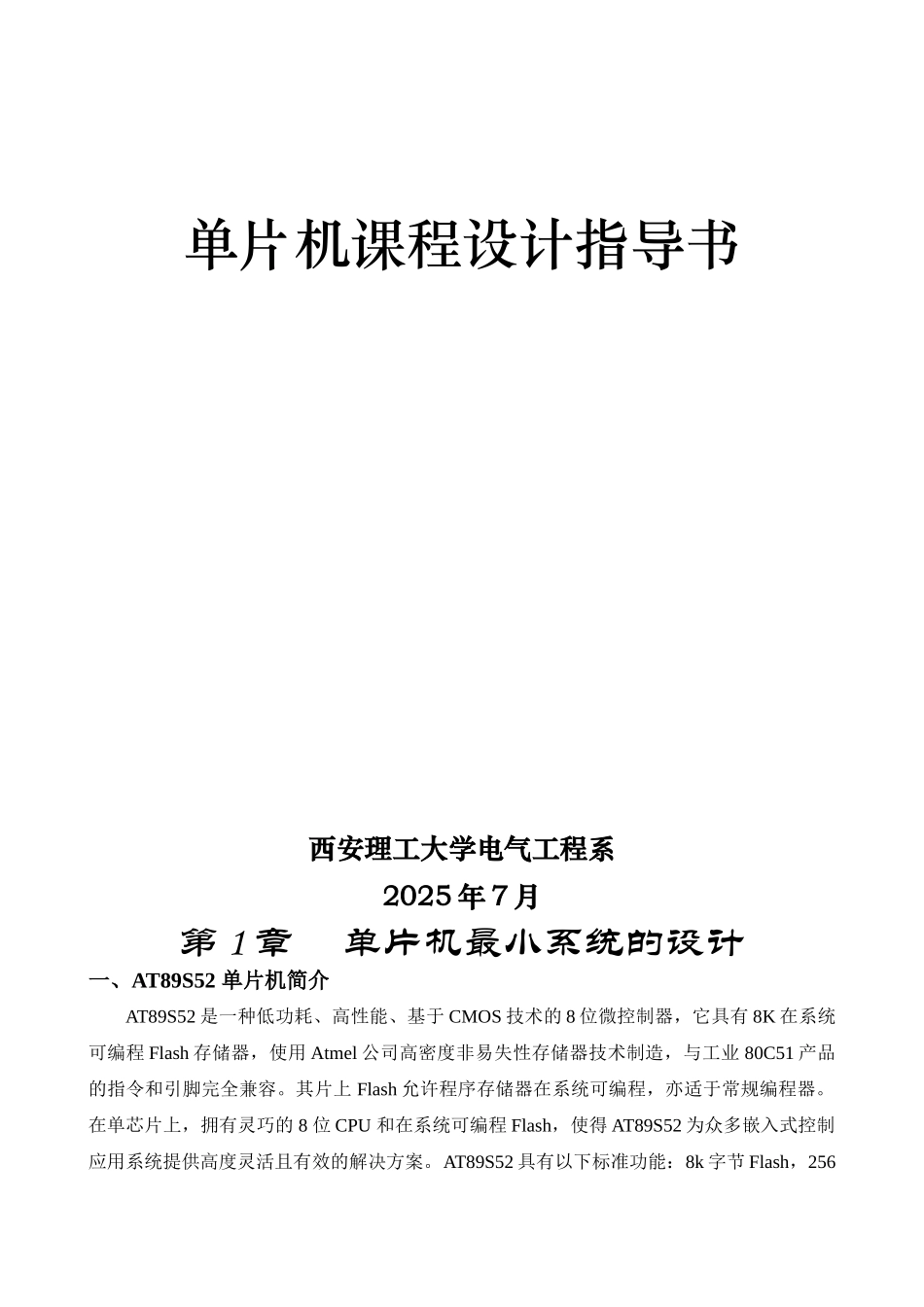

单片机课程设计指导书西安理工大学电气工程系2025 年 7 月第 1 章单片机最小系统的设计一、AT89S52 单片机简介AT89S52 是一种低功耗、高性能、基于 CMOS 技术的 8 位微控制器，它具有 8K 在系统可编程 Flash 存储器，使用 Atmel 公司高密度非易失性存储器技术制造，与工业 80C51 产品的指令和引脚完全兼容。其片上 Flash 允许程序存储器在系统可编程，亦适于常规编程器。在单芯片上，拥有灵巧的 8 位 CPU 和在系统可编程 Flash，使得 AT89S52 为众多嵌入式控制应用系统提供高度灵活且有效的解决方案。AT89S52 具有以下标准功能：8k 字节 Flash，256字节 RAM，32 位 I/O 口线，看门狗定时器，2 个数据指针，三个 16 位定时器/计数器，一个6 向量 2 级中断结构，全双工串行口，片内晶振及时钟电路。此外，AT89S52 还可降至 0Hz静态逻辑操作，支持 2 种软件可选择节电模式。空闲模式下，CPU 停止工作，允许 RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM 内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。1、AT89S 系列单片机对一般用户来说，存在下列明显的优点： （1）片内含 Flash 存储器 在系统开发过程中，可十分容易地进行程序的修改，大大缩短了系统的开发周期。同时，在系统工作过程中，能有效地保存一些数据信息，即使外界电源损坏也不影响到信息的保存。（2）和 80C51 兼容 89S 系列单片机的引脚和 80C51 是全兼容的，所以当选用 89S 系列单片机取代 80C51 时，可以直接进行代换（二者封装一样是前提）。（3）静态时钟方式 89S 系列单片机采纳静态时钟方式，故很节能，这对于降低便携式产品的功耗十分有用。（4）错误编程亦无废品产生一般的 OTP 产品，一旦错误编程就成了废品，而 89S 系列单片机内含 Flash 存储器，故在出现错误编程之后仍可以重新编程，直到正确为止，并不存在废品。（5）可以进行反复系统试验 89S 系列单片机系统，可反复进行系统试验，每次能编入不同的程序，以保证系统设计达到最优。且能随用户的需要和进展，多次进行修改，以使系统能不断满足用户的最新要求。2、AT89S 系列单片机的内部结构AT89S 系列单片机的内部结构和 80C51 相近，是增强型，其主要含有如下一些部件： （1）8031CPU（2）振荡电路（3）片内 Flash（4）片内 RAM（5）总线控制部件（6）中断控制部件（7）并行 I/O...
