变电站自动化系统控制与操作功能的分析

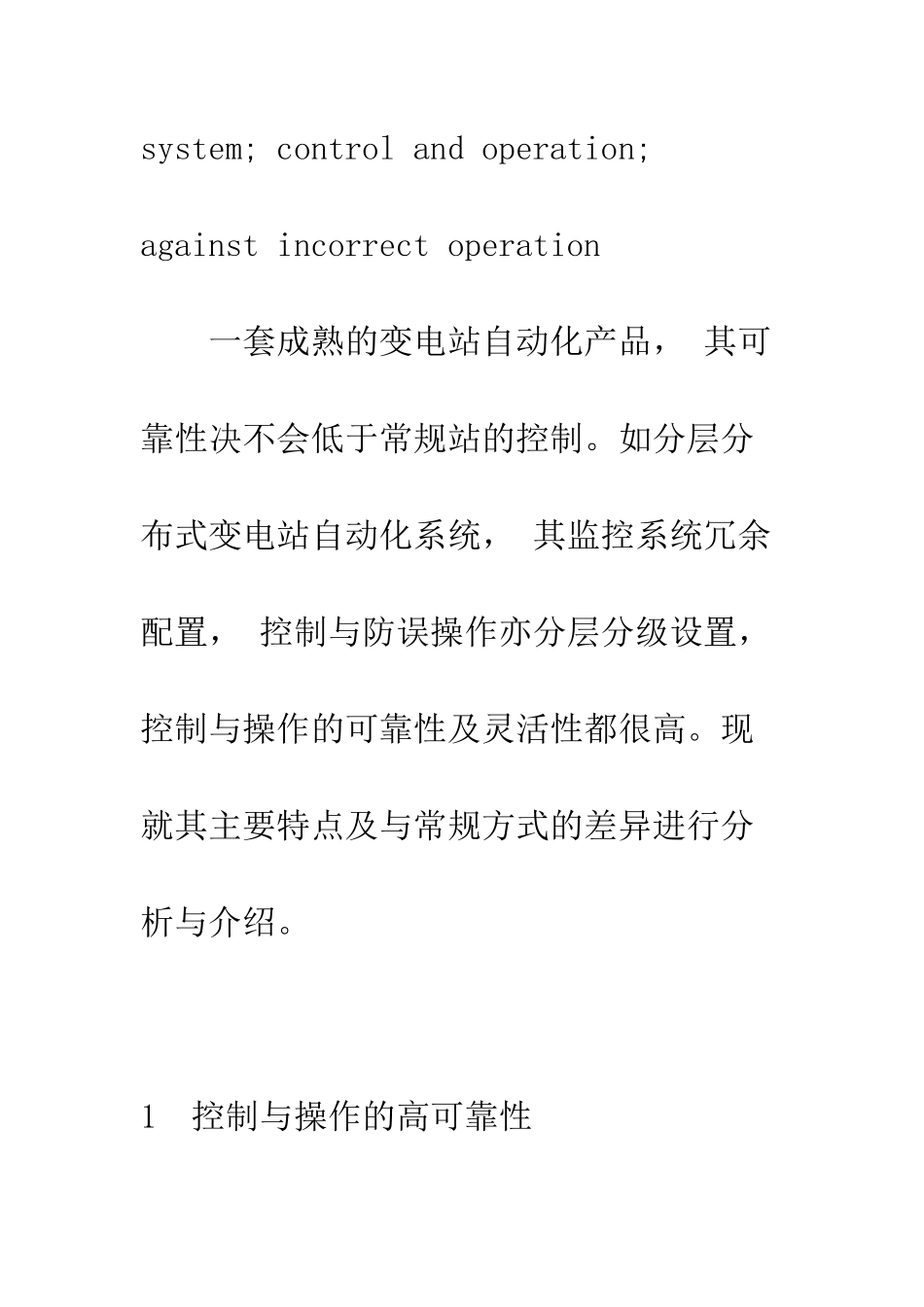

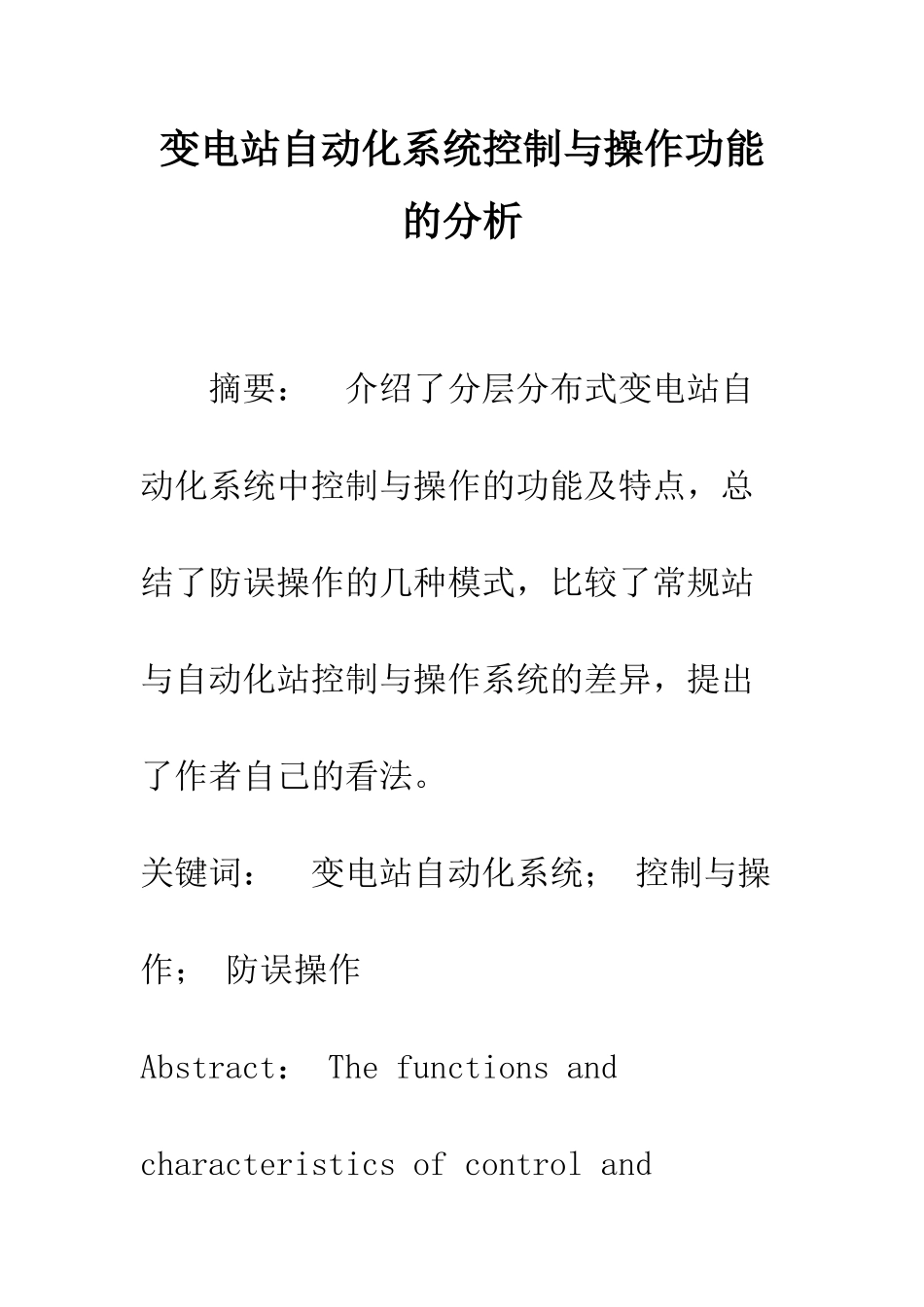

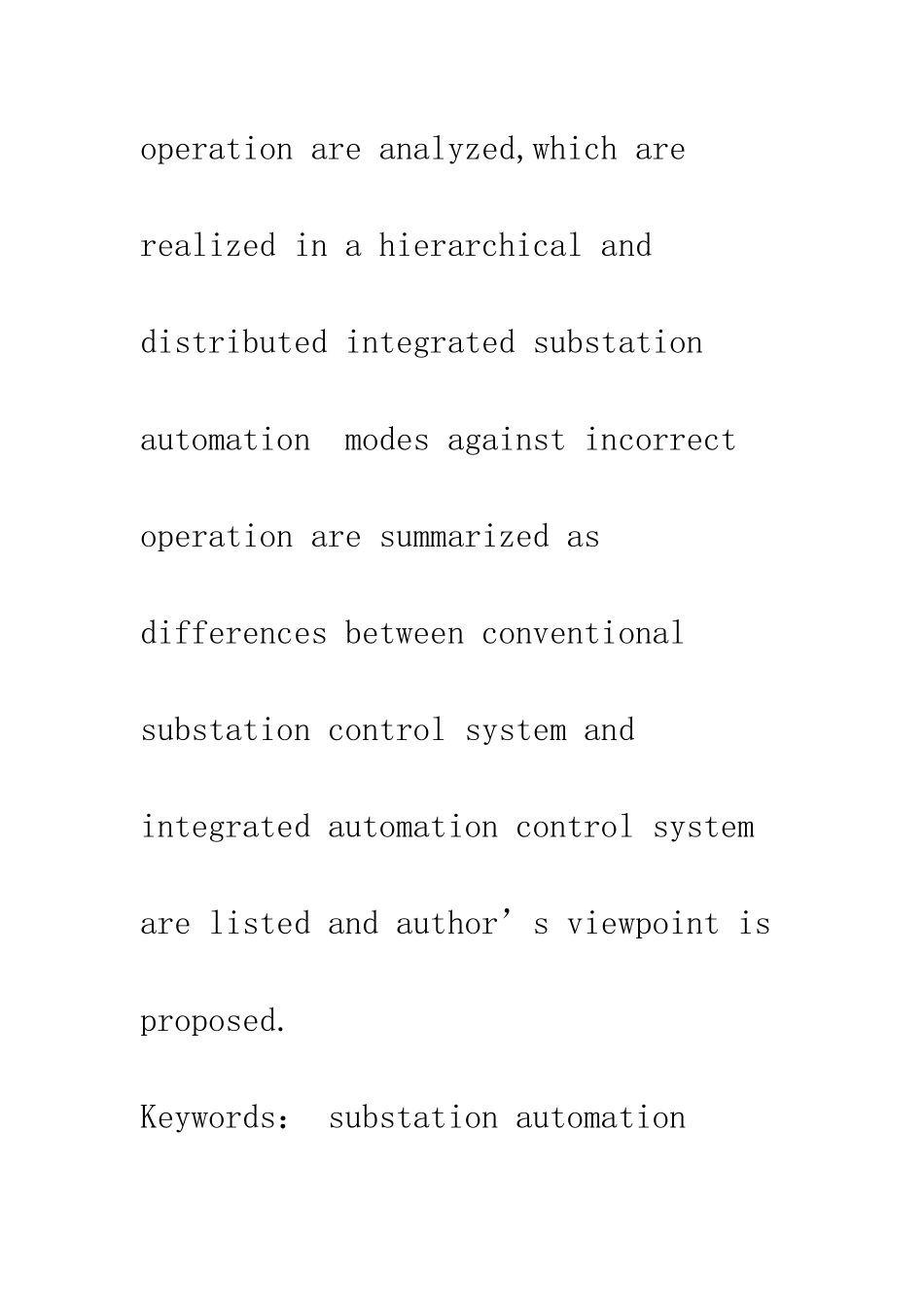

变电站自动化系统控制与操作功能的分析 摘要： 介绍了分层分布式变电站自动化系统中控制与操作的功能及特点，总结了防误操作的几种模式，比较了常规站与自动化站控制与操作系统的差异，提出了作者自己的看法。关键词： 变电站自动化系统； 控制与操作； 防误操作Abstract： The functions and characteristics of control and operation are analyzed,which are realized in a hierarchical and distributed integrated substation automation modes against incorrect operation are summarized as differences between conventional substation control system and integrated automation control system are listed and author’s viewpoint is proposed.Keywords： substation automation system; control and operation; against incorrect operation 一套成熟的变电站自动化产品， 其可靠性决不会低于常规站的控制。如分层分布式变电站自动化系统， 其监控系统冗余配置， 控制与防误操作亦分层分级设置， 控制与操作的可靠性及灵活性都很高。现就其主要特点及与常规方式的差异进行分析与介绍。 1 控制与操作的高可靠性 变电站的设计首要考虑的便是控制与操作的高可靠性，采纳自动化系统的变电站更要将计算机监控系统缜密设计。通常用于高压电力系统的变电站自动化产品都具有以下功能，以保证控制操作的高可靠性。 多级多地点控制功能 自动化系统的控制操作方式有远方遥控、站控、就地(后备操作)3 种方式。 远方遥控：由调度人员在调度端发出下行控制命令。 站控操作：运行人员在变电站层监控主机发出操作命令，通过交互式对话过程，选择操作对象、操作性质，完成对某一操作过程的全部要求。 就地操作：作为后备控制方式，当监控系统故障或网络故障时，可在间隔层的测控单元的小开关手动控制或通过就地监控单元装置上的薄膜键盘进行就地控制。 上述 3 种操作方式通过软件或使能开关可相互切换，当切换到后备手动控制时，站控及遥控命令不被执行；当切换到站控操作时，后备手动控制不产生任何作用，计算机对一台设备同一时刻只能执行一条控制命令，当同时收到一条以上命令或预操作命令不一致时，应拒绝执行，并给出错信息。每个被控对象只允许以一种方式进行控制。 操作过程中软件的多次返校 操作员权限设密，以杜绝误操作及非法操作。目前成熟的监控系统的软...
