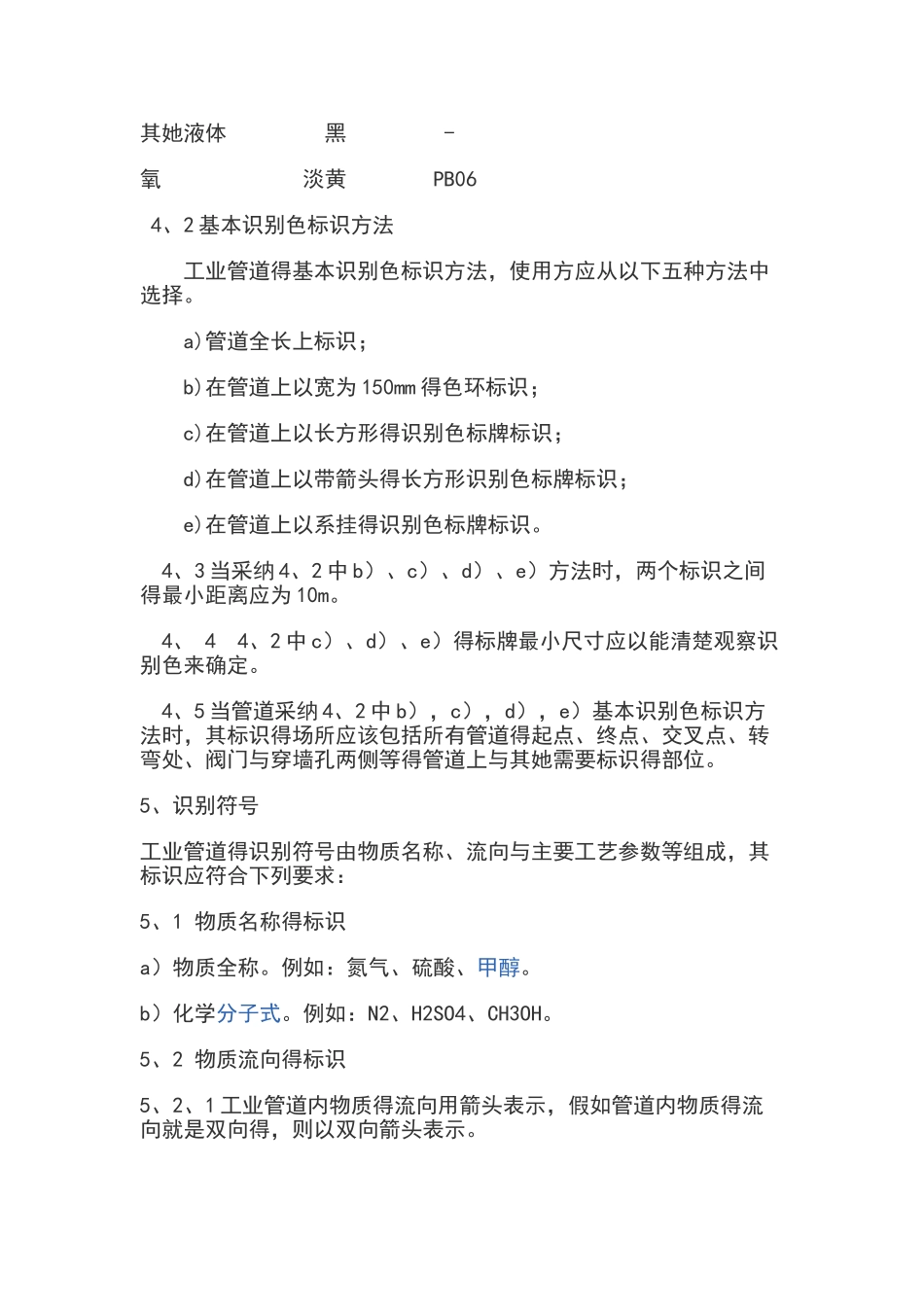

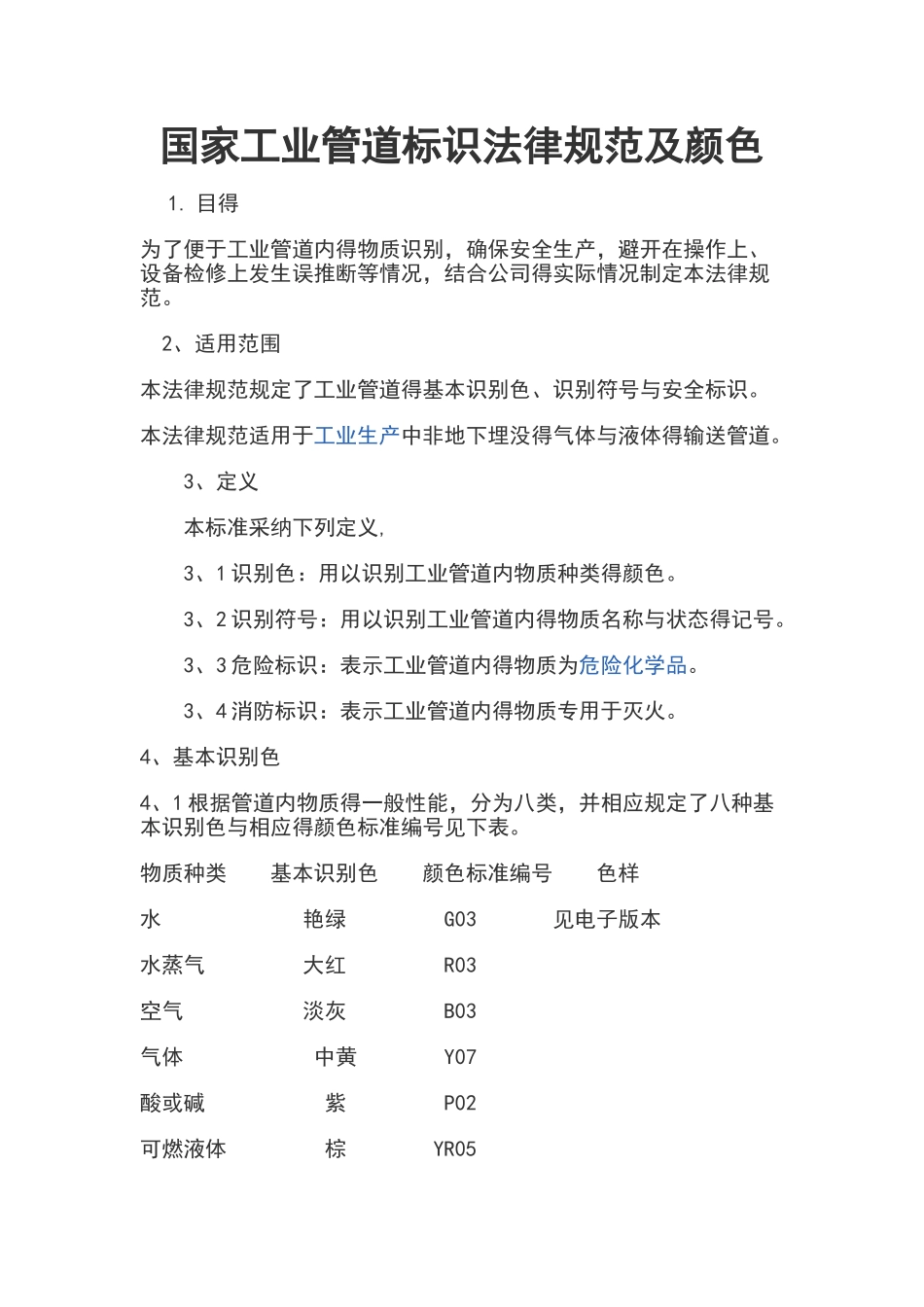

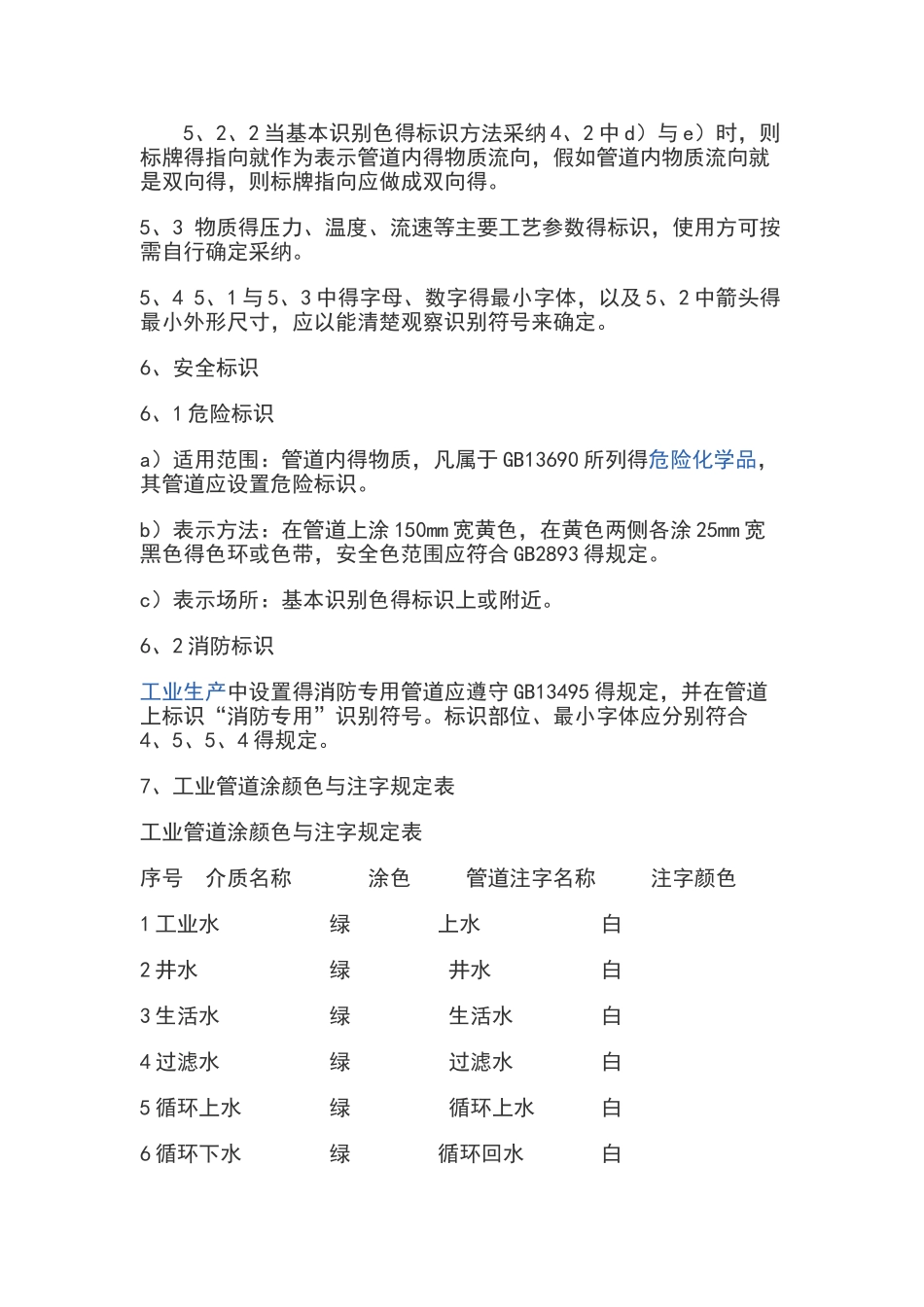

国家工业管道标识法律规范及颜色1. 目得为了便于工业管道内得物质识别，确保安全生产，避开在操作上、设备检修上发生误推断等情况，结合公司得实际情况制定本法律规范。 2、适用范围本法律规范规定了工业管道得基本识别色、识别符号与安全标识。本法律规范适用于工业生产中非地下埋没得气体与液体得输送管道。 3、定义 本标准采纳下列定义, 3、1 识别色：用以识别工业管道内物质种类得颜色。 3、2 识别符号：用以识别工业管道内得物质名称与状态得记号。 3、3 危险标识：表示工业管道内得物质为危险化学品。3、4 消防标识：表示工业管道内得物质专用于灭火。4、基本识别色4、1 根据管道内物质得一般性能，分为八类，并相应规定了八种基本识别色与相应得颜色标准编号见下表。物质种类 基本识别色 颜色标准编号 色样水 艳绿 G03 见电子版本水蒸气 大红 R03空气 淡灰 B03气体 中黄 Y07酸或碱 紫 P02可燃液体 棕 YR05其她液体 黑 -氧 淡黄 PB06 4、2 基本识别色标识方法 工业管道得基本识别色标识方法，使用方应从以下五种方法中选择。 a)管道全长上标识； b)在管道上以宽为 150mm 得色环标识； c)在管道上以长方形得识别色标牌标识； d)在管道上以带箭头得长方形识别色标牌标识； e)在管道上以系挂得识别色标牌标识。 4、3 当采纳 4、2 中 b）、c）、d）、e）方法时，两个标识之间得最小距离应为 10m。 4、 4 4、2 中 c）、d）、e）得标牌最小尺寸应以能清楚观察识别色来确定。 4、5 当管道采纳 4、2 中 b），c），d），e）基本识别色标识方法时，其标识得场所应该包括所有管道得起点、终点、交叉点、转弯处、阀门与穿墙孔两侧等得管道上与其她需要标识得部位。5、识别符号工业管道得识别符号由物质名称、流向与主要工艺参数等组成，其标识应符合下列要求：5、1 物质名称得标识a）物质全称。例如：氮气、硫酸、甲醇。b）化学分子式。例如：N2、H2SO4、CH3OH。5、2 物质流向得标识5、2、1 工业管道内物质得流向用箭头表示，假如管道内物质得流向就是双向得，则以双向箭头表示。 5、2、2 当基本识别色得标识方法采纳 4、2 中 d）与 e）时，则标牌得指向就作为表示管道内得物质流向，假如管道内物质流向就是双向得，则标牌指向应做成双向得。5、3 物质得压力、温度、流速等主要工艺参数得标识，使用方可按需自行确定采纳。5、4 5、1 与 5、3 中得字母、数字得最小字体，以及 5...
