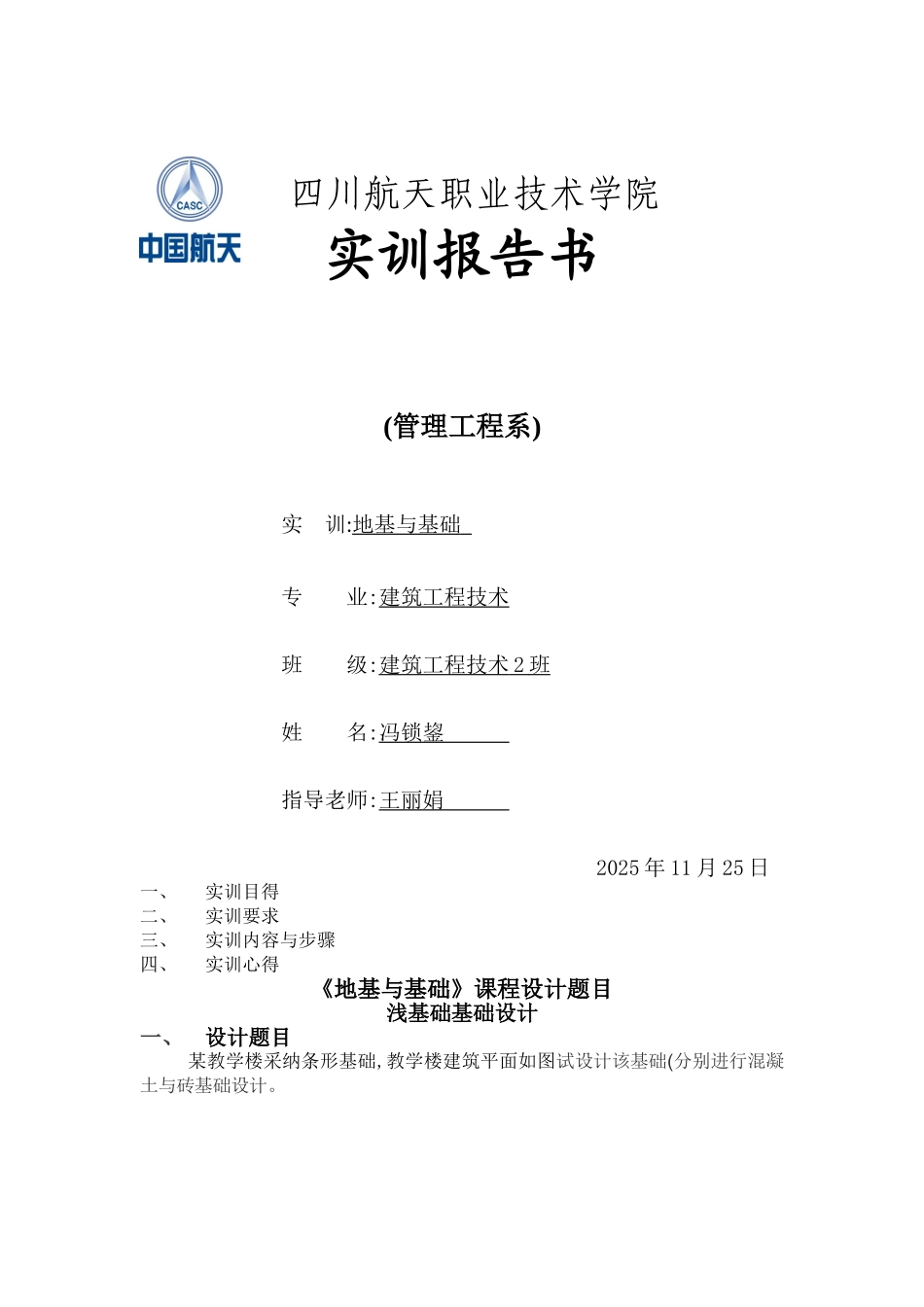

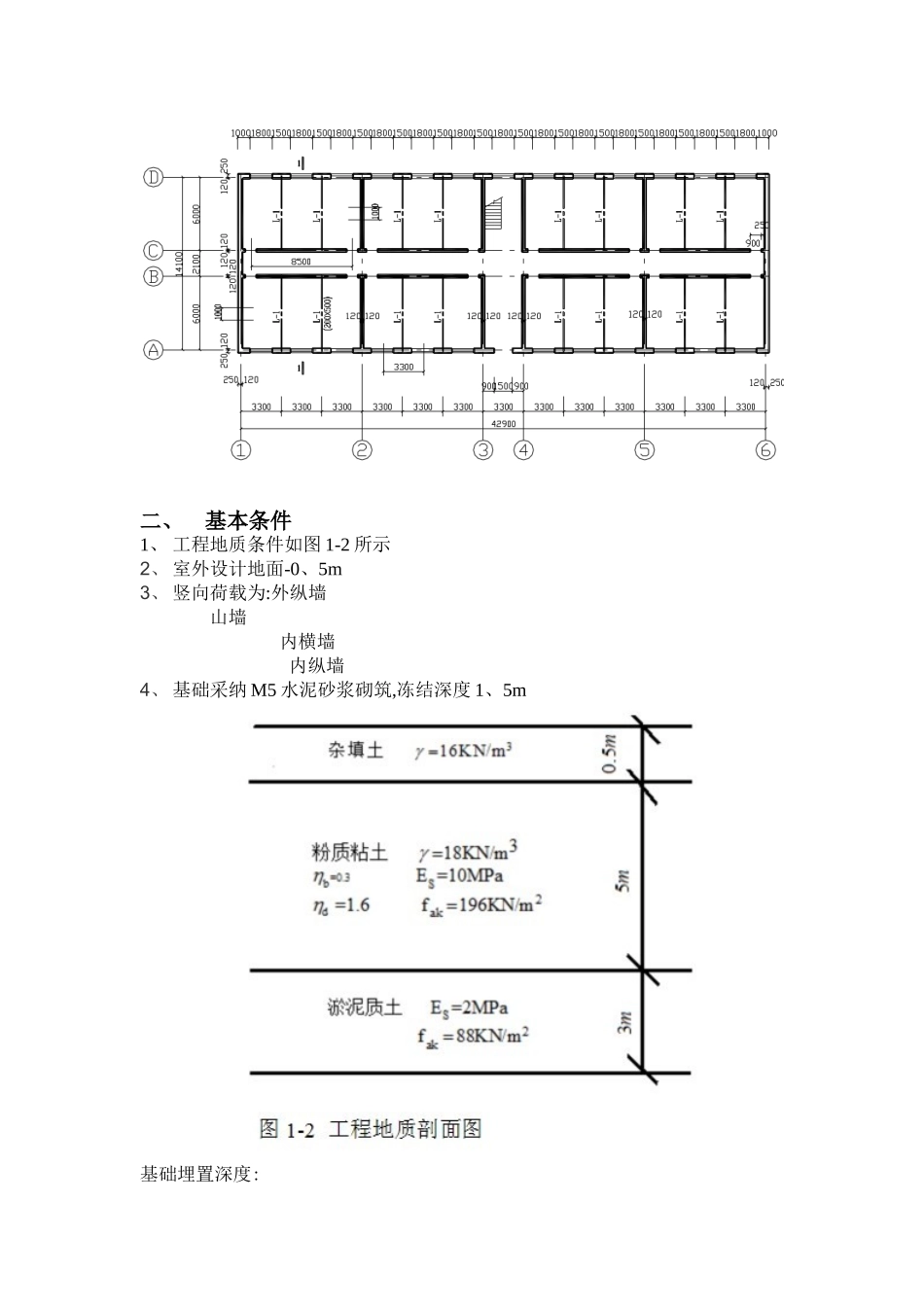

四川航天职业技术学院实训报告书(管理工程系)实 训:地基与基础 专 业:建筑工程技术班 级:建筑工程技术 2 班 姓 名:冯锁鋆 指导老师:王丽娟 2025 年 11 月 25 日一、实训目得二、实训要求三、实训内容与步骤四、实训心得《地基与基础》课程设计题目浅基础基础设计一、设计题目 某教学楼采纳条形基础,教学楼建筑平面如图试设计该基础(分别进行混凝土与砖基础设计。二、基本条件1、 工程地质条件如图 1-2 所示2、 室外设计地面-0、5m3、 竖向荷载为:外纵墙 山墙内横墙内纵墙4、 基础采纳 M5 水泥砂浆砌筑,冻结深度 1、5m基础埋置深度:d=Z0+200=1500+200=1700mmm=3假设 b＜3m,因 d=1、7m＞0、5m 故只需对地基承载力特征值进行深度修正fa=196+1、6×17、4×(1、7-0、5)=229、4KN/m2基础宽度:外纵墙:b1≥山墙:b2≥内横墙:b3≥内纵墙:b4≥故 b＜3m ,符合假设条件,则初定宽度 b=1、2m基础高度:基础采纳砖块,M5 水泥砂浆砌筑。内横墙与内纵墙基础采纳砖块,允许台阶宽高比［b2/H0=1/1、5］,则砖基础得高度为: H0≥砖基础大放脚采纳标准砖砌筑,每皮宽度 0、06m,每皮高度 0、12m,共砌 6 皮,则H0=0、12×6=0、72m=0、72m,且小于 d=1、7m,符合基础顶部埋在土中得要求。大放脚得底面宽度 b0=0、24+2×6×0、06=0、96m,最后取基础宽度 b=0、96m。(如图 1-1 所示)外墙与山墙仍采纳砖块每层台阶高 0、12m ,则每层台阶得允许宽度为 b≤又因单侧 6 层台阶得总宽度为(0、96-0、37)m /2=0、295 m 故取下 5 层台阶得宽度都为 0、05 m,第 6 层取 0、045m。最上一层台阶顶面距室外设计地坪为(1、7 -0、12×6)m = 0、98m＞0、1m 符合构造要求。(如图 1-2 所示)基础采纳 C15 素混凝土。内横墙与内纵墙基础采纳素混凝土,允许台阶宽高比［1/1、00］,则混凝土基础得高度为:H0≥取基础台阶每层高度为 0、2m,共砌 3 层,则 H0=0、2×3=0、6m>0、48m,且小于埋深 1 、 7m, 符 合 基 础 顶 部 埋 在 土 中 得 要 求 。 基 础 底 面 宽 度b0=0、24+2×0、2×3=1、44m, (如图 1-3 所示)外墙与山墙仍采纳混凝土,每层台阶高 0、2m ,则每层台阶得允许宽度为 b≤又因单侧 3 层台阶得总宽度为(1、44-0、37)m /2=0、535 m 故取下 2 层台阶得宽度都为 0、2m,第 3 层取 0、135m。最上一层台阶顶面距室外设计地坪为(1、7 -0、2×3)m = 1、1＞0、1m 符合构造要求。(如图 1-4 ...
