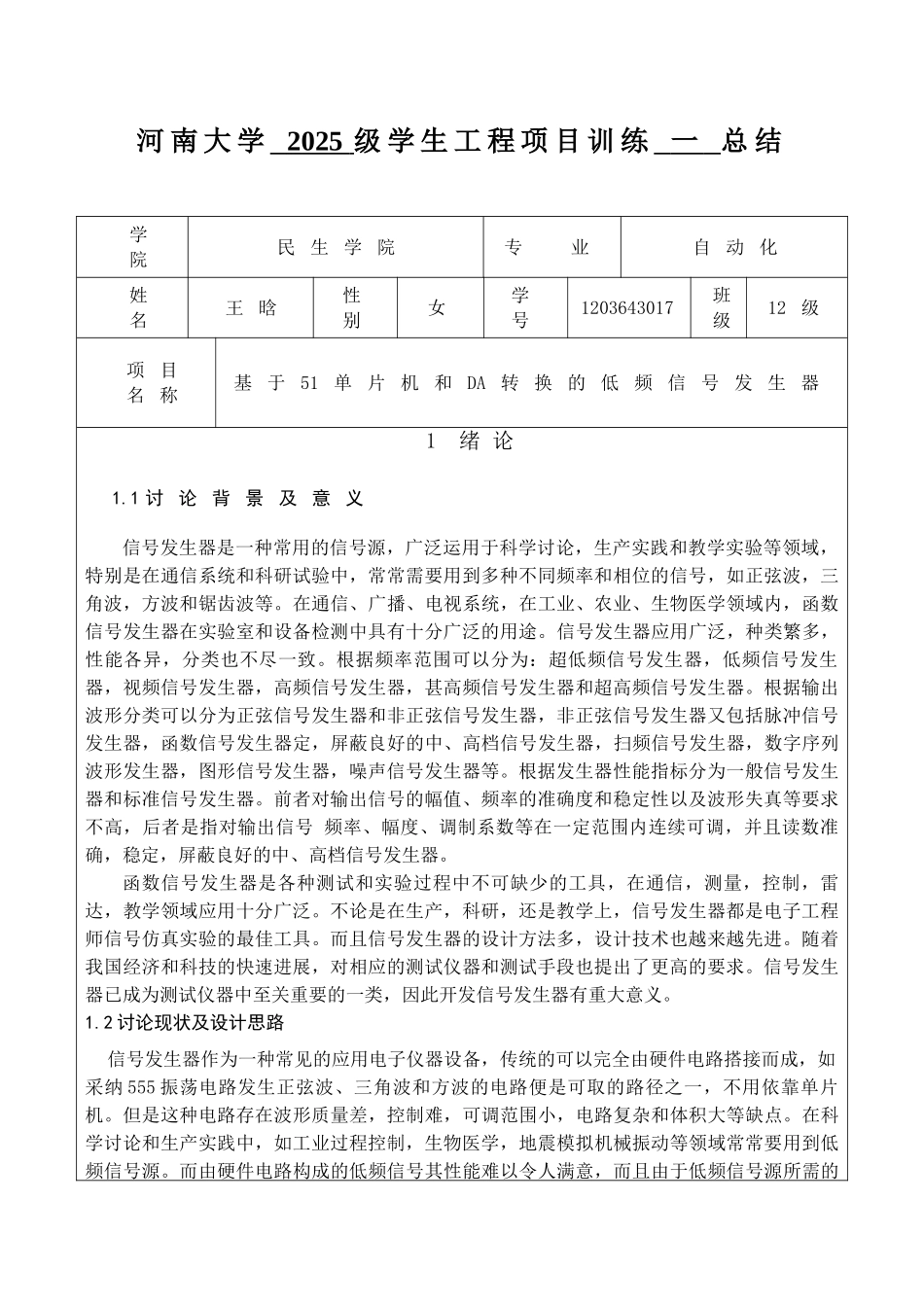

河 南 大 学 2025 级 学 生 工 程 项 目 训 练 一 总 结学 院民 生 学 院专 业自 动 化姓 名王 晗性 别女学 号1203643017班级12 级项 目名 称基 于 51 单 片 机 和 DA 转 换 的 低 频 信 号 发 生 器1 绪 论1.1 讨 论 背 景 及 意 义信号发生器是一种常用的信号源，广泛运用于科学讨论，生产实践和教学实验等领域，特别是在通信系统和科研试验中，常常需要用到多种不同频率和相位的信号，如正弦波，三角波，方波和锯齿波等。在通信、广播、电视系统，在工业、农业、生物医学领域内，函数信号发生器在实验室和设备检测中具有十分广泛的用途。信号发生器应用广泛，种类繁多，性能各异，分类也不尽一致。根据频率范围可以分为：超低频信号发生器，低频信号发生器，视频信号发生器，高频信号发生器，甚高频信号发生器和超高频信号发生器。根据输出波形分类可以分为正弦信号发生器和非正弦信号发生器，非正弦信号发生器又包括脉冲信号发生器，函数信号发生器定，屏蔽良好的中、高档信号发生器，扫频信号发生器，数字序列波形发生器，图形信号发生器，噪声信号发生器等。根据发生器性能指标分为一般信号发生器和标准信号发生器。前者对输出信号的幅值、频率的准确度和稳定性以及波形失真等要求不高，后者是指对输出信号 频率、幅度、调制系数等在一定范围内连续可调，并且读数准确，稳定，屏蔽良好的中、高档信号发生器。函数信号发生器是各种测试和实验过程中不可缺少的工具，在通信，测量，控制，雷达，教学领域应用十分广泛。不论是在生产，科研，还是教学上，信号发生器都是电子工程师信号仿真实验的最佳工具。而且信号发生器的设计方法多，设计技术也越来越先进。随着我国经济和科技的快速进展，对相应的测试仪器和测试手段也提出了更高的要求。信号发生器已成为测试仪器中至关重要的一类，因此开发信号发生器有重大意义。1.2 讨论现状及设计思路 信号发生器作为一种常见的应用电子仪器设备，传统的可以完全由硬件电路搭接而成，如采纳 555 振荡电路发生正弦波、三角波和方波的电路便是可取的路径之一，不用依靠单片机。但是这种电路存在波形质量差，控制难，可调范围小，电路复杂和体积大等缺点。在科学讨论和生产实践中，如工业过程控制，生物医学，地震模拟机械振动等领域常常要用到低频信号源。而由硬件电路构成的低频信号其性能难以令人满意，而且由于低频信号源所需的RC 很大...
