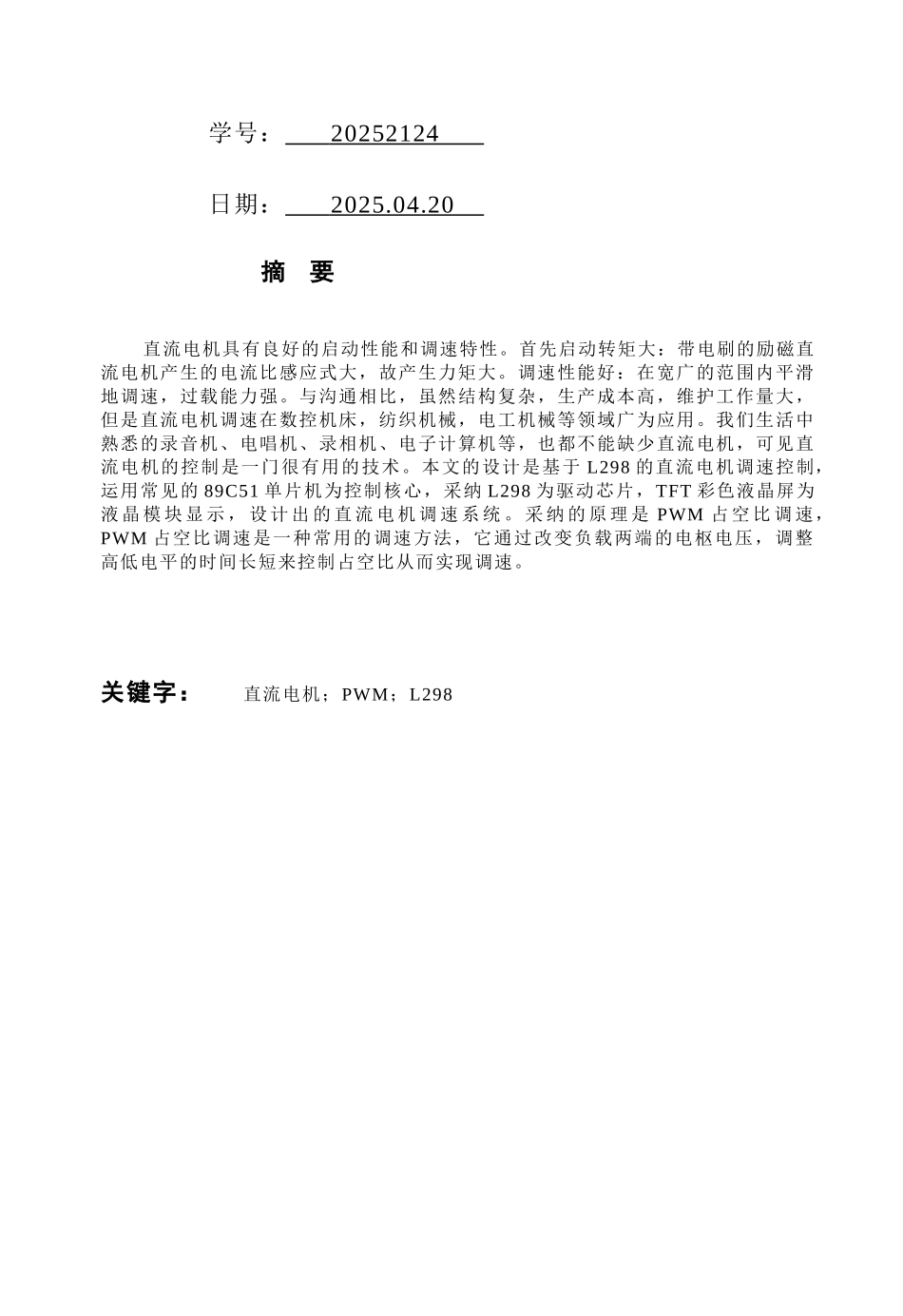

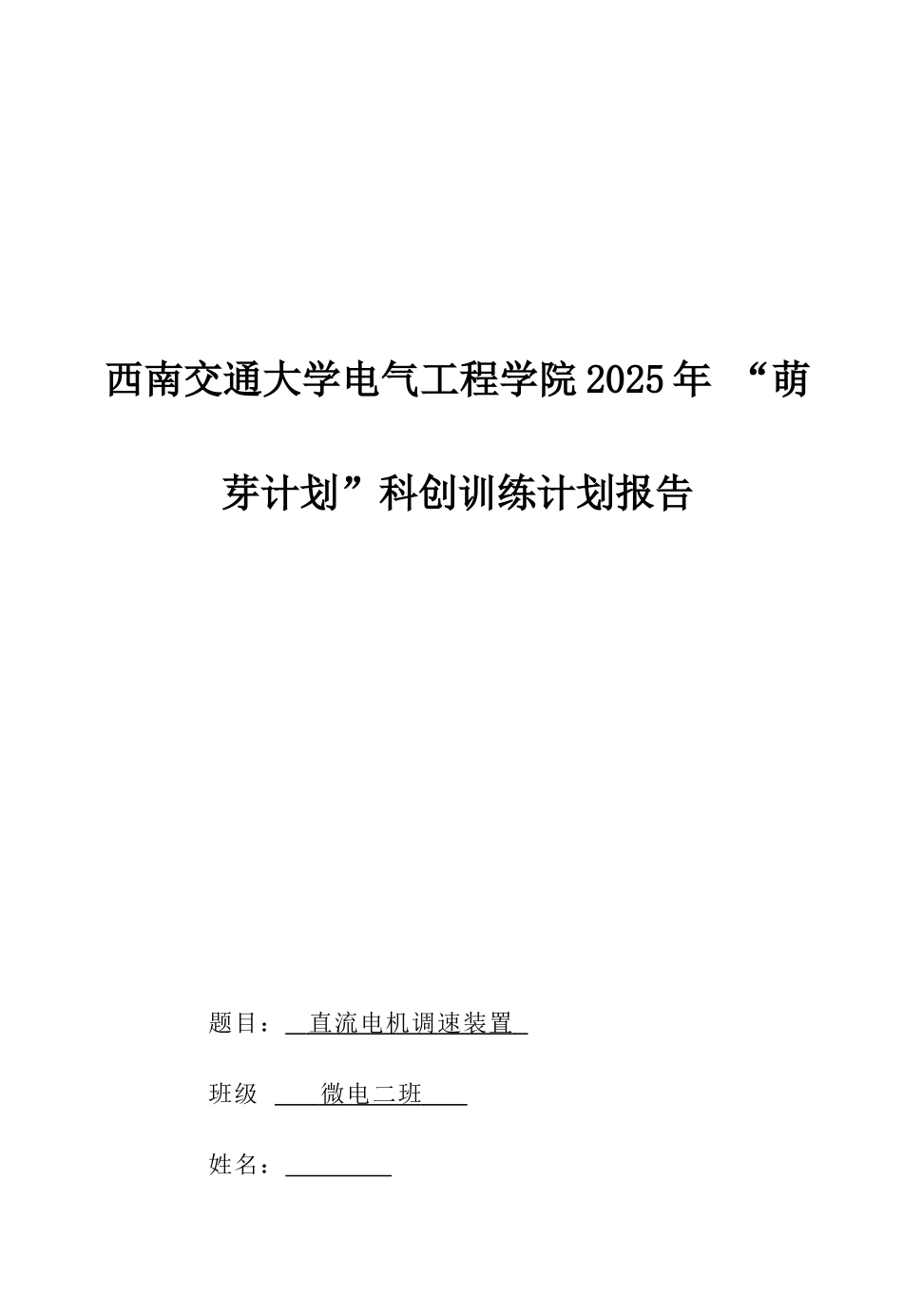

西南交通大学电气工程学院 2025 年 “萌芽计划”科创训练计划报告 题目： 直流电机调速装置 班级 微电二班 姓名： 学号： 20252124 日期： 2025.04.20 摘 要直流电机具有良好的启动性能和调速特性。首先启动转矩大：带电刷的励磁直流电机产生的电流比感应式大，故产生力矩大。调速性能好：在宽广的范围内平滑地调速，过载能力强。与沟通相比，虽然结构复杂，生产成本高，维护工作量大，但是直流电机调速在数控机床，纺织机械，电工机械等领域广为应用。我们生活中熟悉的录音机、电唱机、录相机、电子计算机等，也都不能缺少直流电机，可见直流电机的控制是一门很有用的技术。本文的设计是基于 L298 的直流电机调速控制，运用常见的 89C51 单片机为控制核心，采纳 L298 为驱动芯片，TFT 彩色液晶屏为液 晶 模 块 显 示 ， 设 计 出 的 直 流 电 机 调 速 系 统 。 采 纳 的 原 理 是 PWM 占 空 比 调 速，PWM 占空比调速是一种常用的调速方法，它通过改变负载两端的电枢电压，调整高低电平的时间长短来控制占空比从而实现调速。关键字： 直流电机；PWM；L298 1 前言........................................................................................................................................11.1 开发背景...................................................................................................................11.2 选题的目的和意义...................................................................................................12 总体方案设计........................................................................................................................22.1 方案比较及论证.......................................................................................................22.1.1 直流电机的调速方法...................................................................................22.1.2 PWM 调速方式.............................................................................................42.2 方案选择...................................................................................................................52.3 总体设计概述.................................
