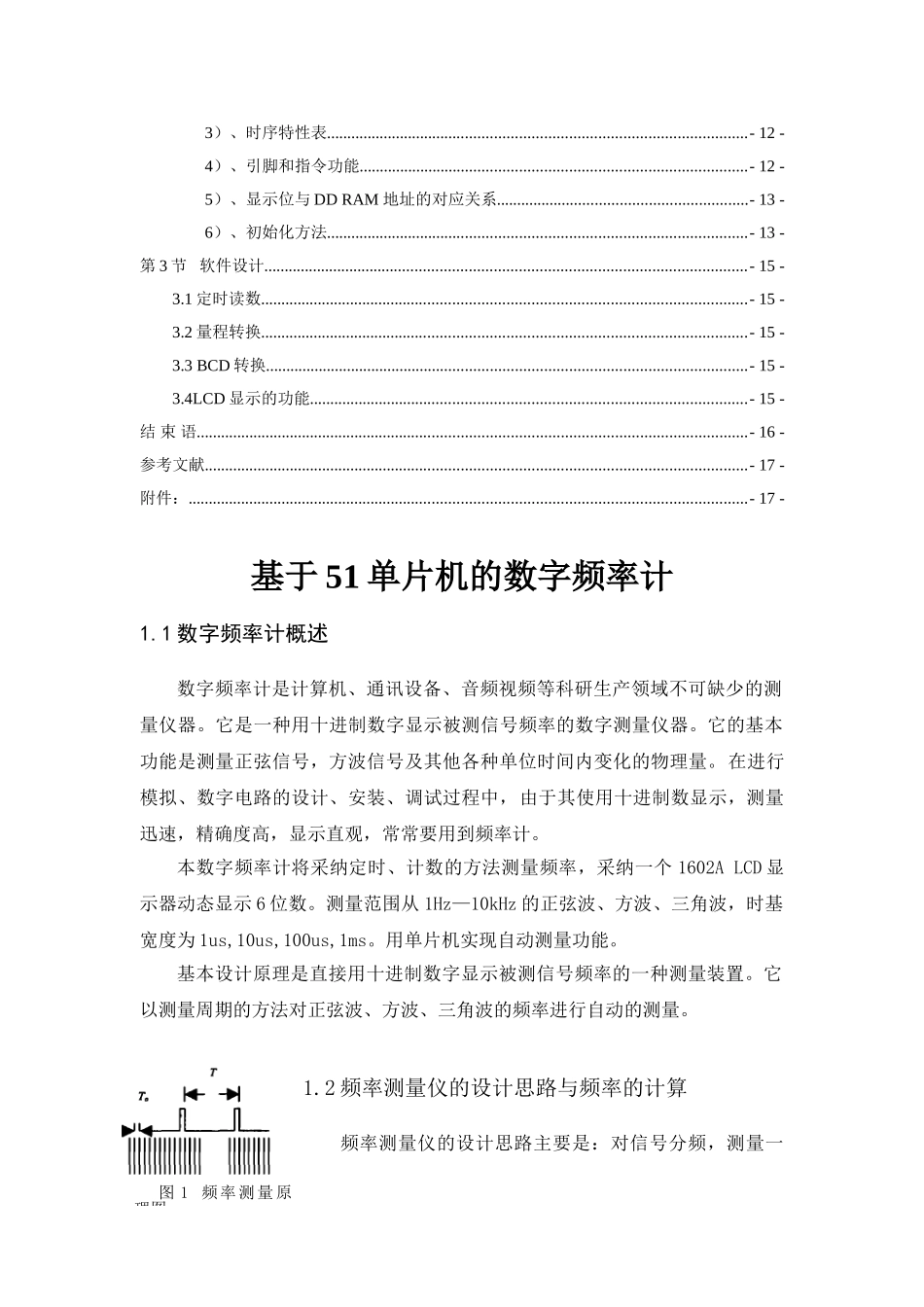

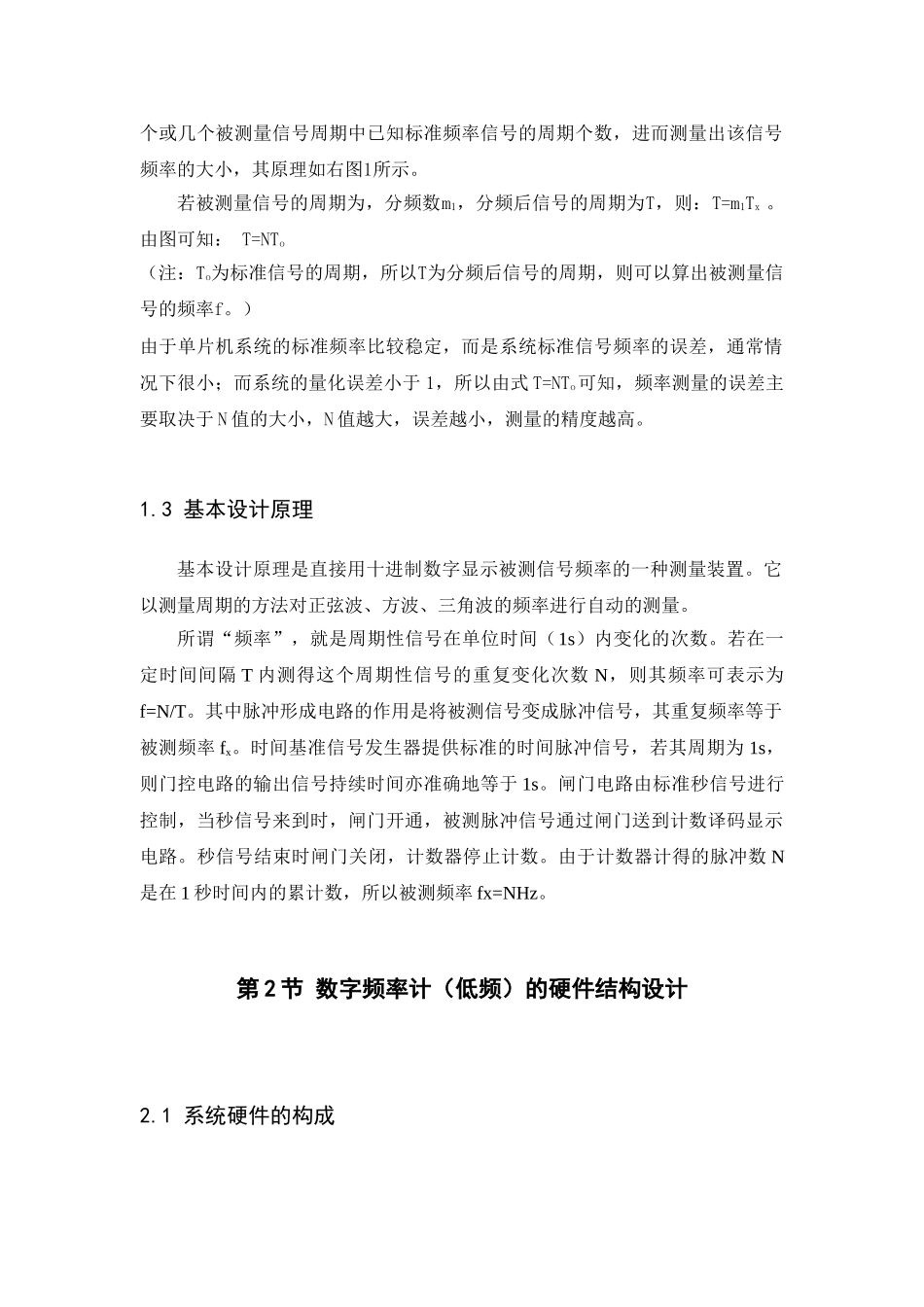

摘 要MAXIM 是直接用十进制数字显示被测信号频率的一种测量装置。传统的数字频率计大多采纳 74LS 系列数字集成电路直接测频，在使用过程中存在电路结构复杂，测量精度低、故障率高、维护不易等问题。于是，随着芯片技术的进展，很多芯片被应用到频率计的设计当中。 一种是专用芯片，如利用 MAXIM 公司的 ICM7240 制作的频率计。其特点是简单易行,但由于这种芯片的最高计数频率仅有 15MHz，远不能达到在一些场合需要测量很高频率的要求,而且测量精度也受到芯片本身的限制。 以单片机为主再附加一些外围电路来设计数字频率计，采纳这种方案有一个很大的优点，那就是可通过单片机的软件设计，采纳适当的算法，取代很多以前用硬件实现的电路，这不仅能弥补以往频率计测量精度低、故障率高、维护不易等不足，而且性能也得到了很大的提高。关键字：MAXIM 74LS MAXIM 高频率 芯片目 录第 1 节 引言.................................................................................................................................- 4 -1.1 数字频率计概述............................................................................................................- 4 -1.2 频率测量仪的设计思路与频率的计算.........................................................................- 4 -1.3 基本设计原理................................................................................................................- 5 -第 2 节 数字频率计（低频）的硬件结构设计..........................................................................- 5 -2.1 系统硬件的构成............................................................................................................- 6 -2.2 系统工作原理图............................................................................................................- 6 -2.3 AT89C51 单片机及其引脚说明...................................................................................- 7 -2.5 时基信号产生电路：....................................................................................................- 9 -2.6 显示模块...................................................................
