基于PLC三相异步电机调速系统实现正反转

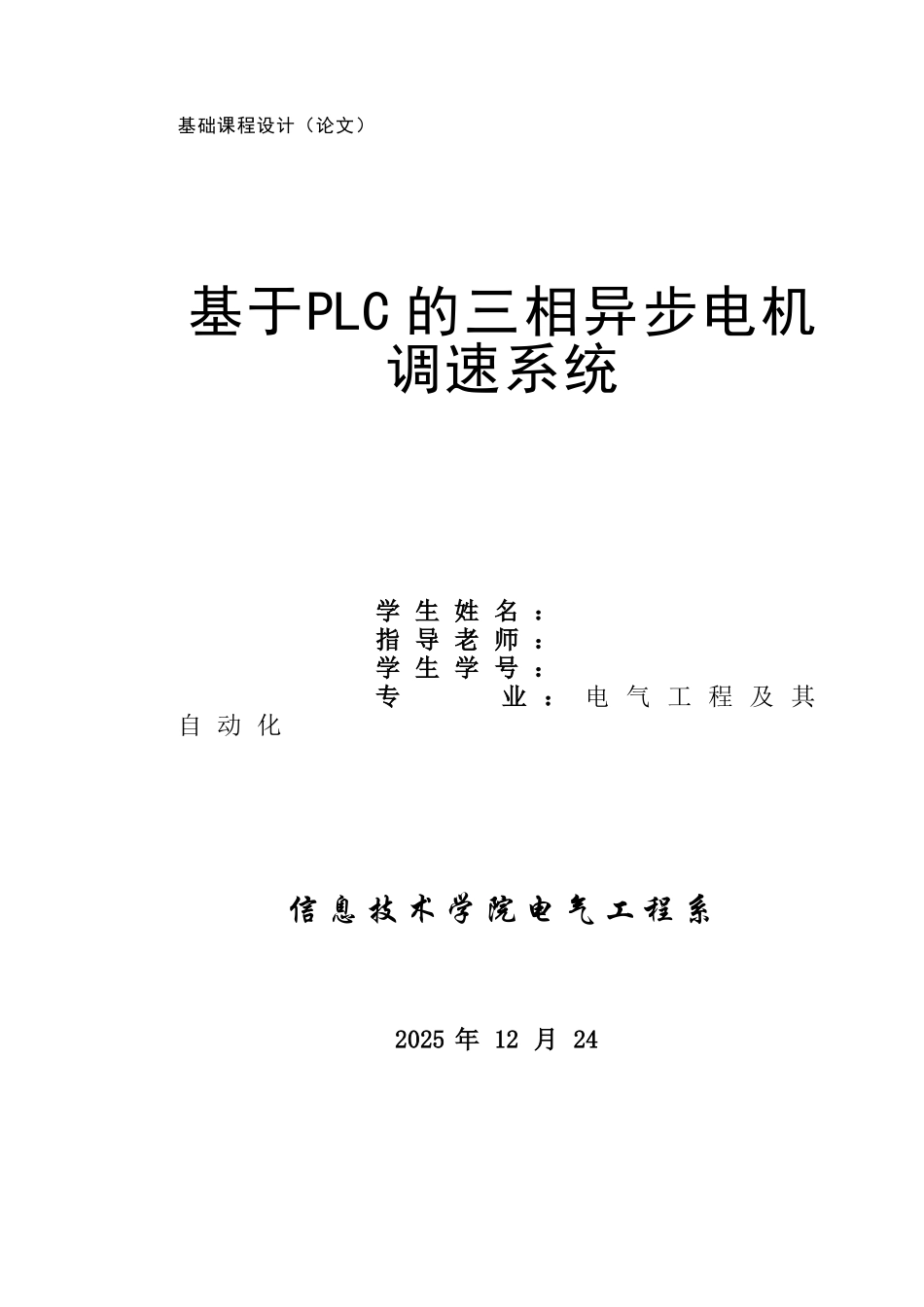

基础课程设计（论文）基于PLC 的三相异步电机调速系统学 生 姓 名 ： 指 导 老 师 ： 学 生 学 号 ：专 业 ： 电 气 工 程 及 其自 动 化信 息 技 术 学 院 电 气 工 程 系2025 年 12 月 24摘 要 本论文设计了基于PLC 的可逆变三相异步电机调速系统，实现三相异步电动机的正反转控制。与传统的继电器控制相比，具有控制速度快、可靠性高、灵活性强等优点。三相异步电动机的应用广泛，具有机构简单，效率高，控制方便，运行可靠的优点。本文讨论的这个系统的控制是采纳PLC 的编程语言----梯形图, 梯形语言是在可编程控制器中的应用最广的语言，因为它在继电器的基础上加进了许多功能，使用灵活的指令，使逻辑关系清楚直观，编程容易，可读性强，所实现的功能也大大超过传统的继电器控制电路。它采纳可编程序的存储器，用来在内部存储执行逻辑运算，顺序控制，定时，计数等操作的指令，并采纳数字式，模拟式的输入和输出，控制各种的机械或生产过程。关键词：PLC 三相异步电动机 可编程控制 梯形目录摘要......................................................I1 绪论....................................................31.1 系统功能设计分析..................................41.2 系统设计总体思路..................................42 PLC 和变频器型号的选择..................................52.1 PLC 的型号的选择...................................52.2 变频器的选择和参数设置............................62.2.1 变频器的选择.................................62.2.2 变频器调速原理..............................72.2.3 变频器的工作原理.............................72.2.4 变频器的快速设置.............................73 可逆电路设计............................................93.1 可逆控制电路的工作原理.............................93.1.1 双重联锁的正反转控制电路.....................93.1.2 接触器连锁的正反转控制电路...................93.1.3 按钮连锁的正反转控制电路....................113.1.4 按钮、接触器双重联锁的正反转控制电路........124 硬件设计以及 PLC 编程....................................134.1 开环控制设计及 PLC 编程............................134.1.1 硬件设计..................................
