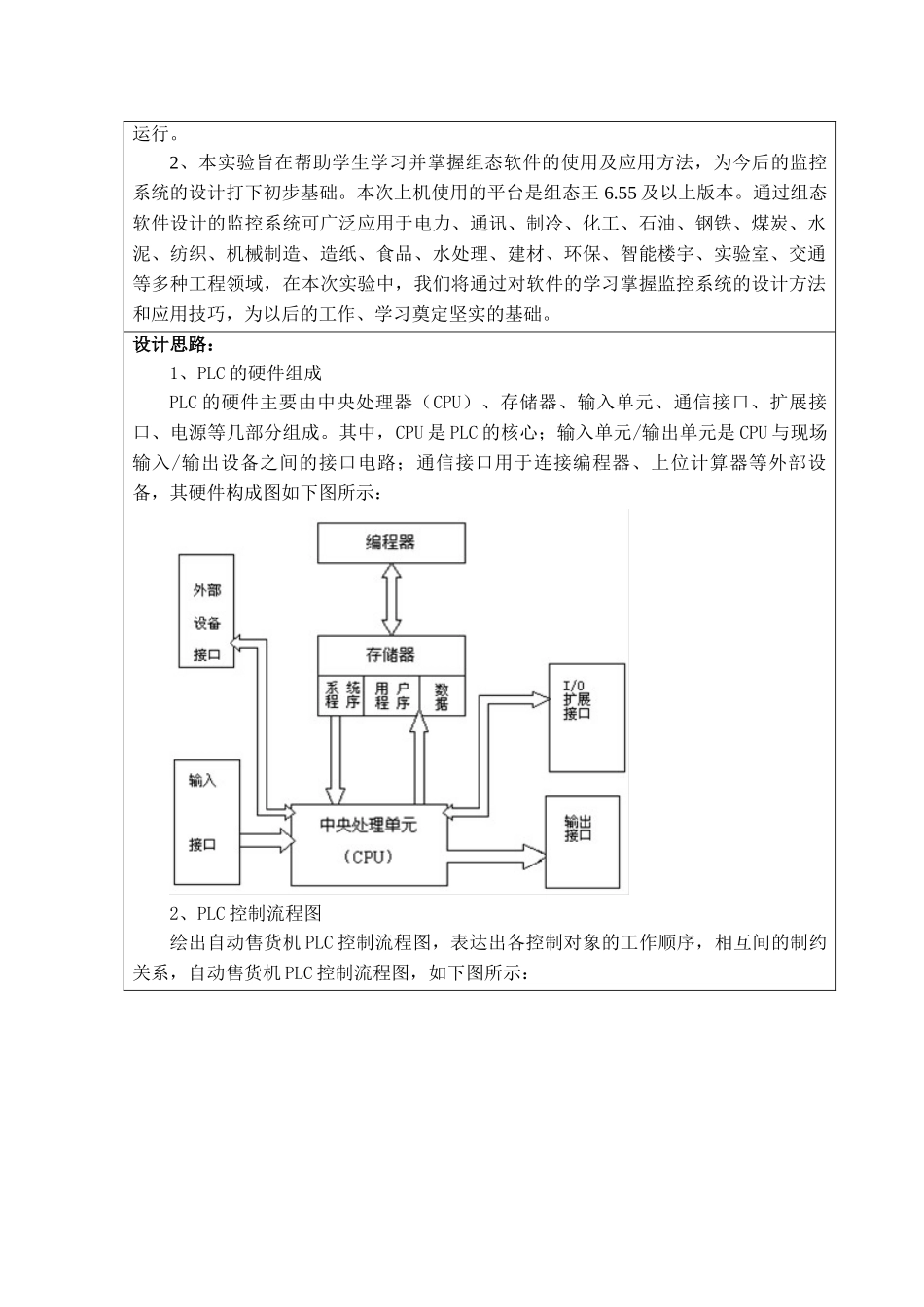

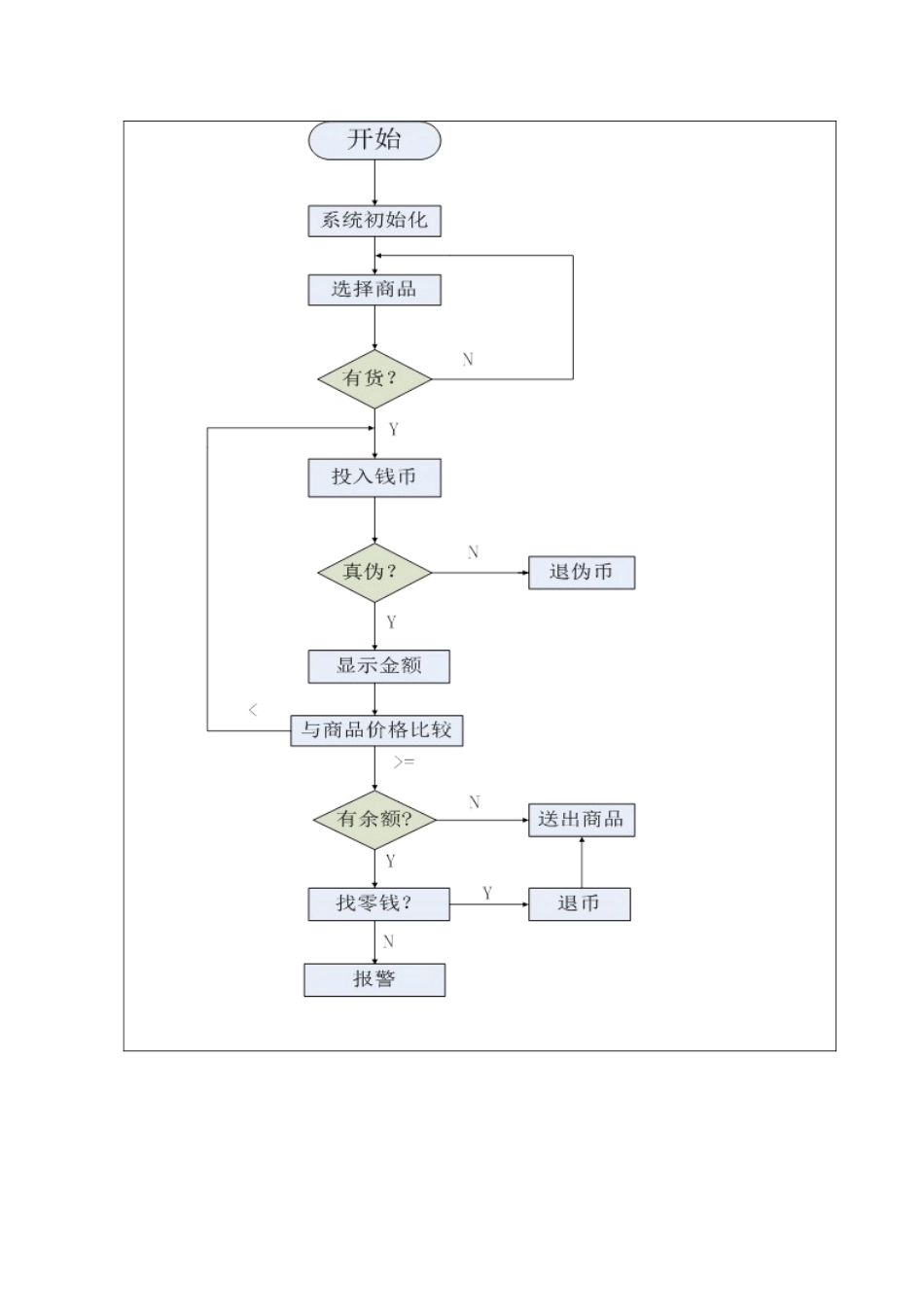

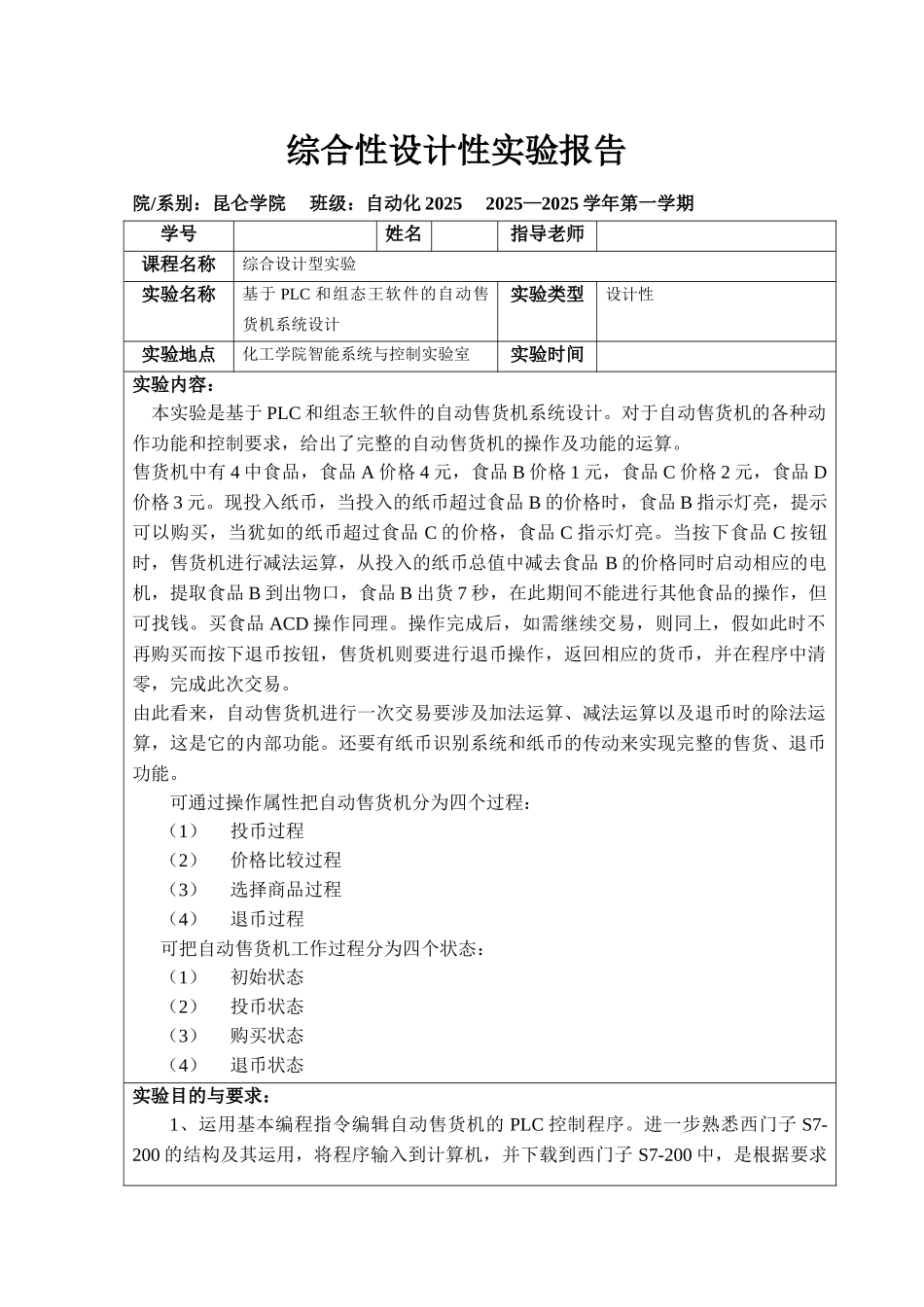

综合性设计性实验报告院/系别：昆仑学院 班级：自动化 2025 2025—2025 学年第一学期学号姓名指导老师课程名称综合设计型实验实验名称基于 PLC 和组态王软件的自动售货机系统设计实验类型设计性实验地点化工学院智能系统与控制实验室实验时间实验内容： 本实验是基于 PLC 和组态王软件的自动售货机系统设计。对于自动售货机的各种动作功能和控制要求，给出了完整的自动售货机的操作及功能的运算。售货机中有 4 中食品，食品 A 价格 4 元，食品 B 价格 1 元，食品 C 价格 2 元，食品 D价格 3 元。现投入纸币，当投入的纸币超过食品 B 的价格时，食品 B 指示灯亮，提示可以购买，当犹如的纸币超过食品 C 的价格，食品 C 指示灯亮。当按下食品 C 按钮时，售货机进行减法运算，从投入的纸币总值中减去食品 B 的价格同时启动相应的电机，提取食品 B 到出物口，食品 B 出货 7 秒，在此期间不能进行其他食品的操作，但可找钱。买食品 ACD 操作同理。操作完成后，如需继续交易，则同上，假如此时不再购买而按下退币按钮，售货机则要进行退币操作，返回相应的货币，并在程序中清零，完成此次交易。由此看来，自动售货机进行一次交易要涉及加法运算、减法运算以及退币时的除法运算，这是它的内部功能。还要有纸币识别系统和纸币的传动来实现完整的售货、退币功能。可通过操作属性把自动售货机分为四个过程：（1）投币过程（2）价格比较过程（3）选择商品过程（4）退币过程可把自动售货机工作过程分为四个状态：（1）初始状态（2）投币状态（3）购买状态（4）退币状态实验目的与要求：1、运用基本编程指令编辑自动售货机的 PLC 控制程序。进一步熟悉西门子 S7-200 的结构及其运用，将程序输入到计算机，并下载到西门子 S7-200 中，是根据要求运行。2、本实验旨在帮助学生学习并掌握组态软件的使用及应用方法，为今后的监控系统的设计打下初步基础。本次上机使用的平台是组态王 6.55 及以上版本。通过组态软件设计的监控系统可广泛应用于电力、通讯、制冷、化工、石油、钢铁、煤炭、水泥、纺织、机械制造、造纸、食品、水处理、建材、环保、智能楼宇、实验室、交通等多种工程领域，在本次实验中，我们将通过对软件的学习掌握监控系统的设计方法和应用技巧，为以后的工作、学习奠定坚实的基础。设计思路：1、PLC 的硬件组成PLC 的硬件主要由中央处理器（CPU）、存储器、输入单元、通信接口、扩展接口、...
