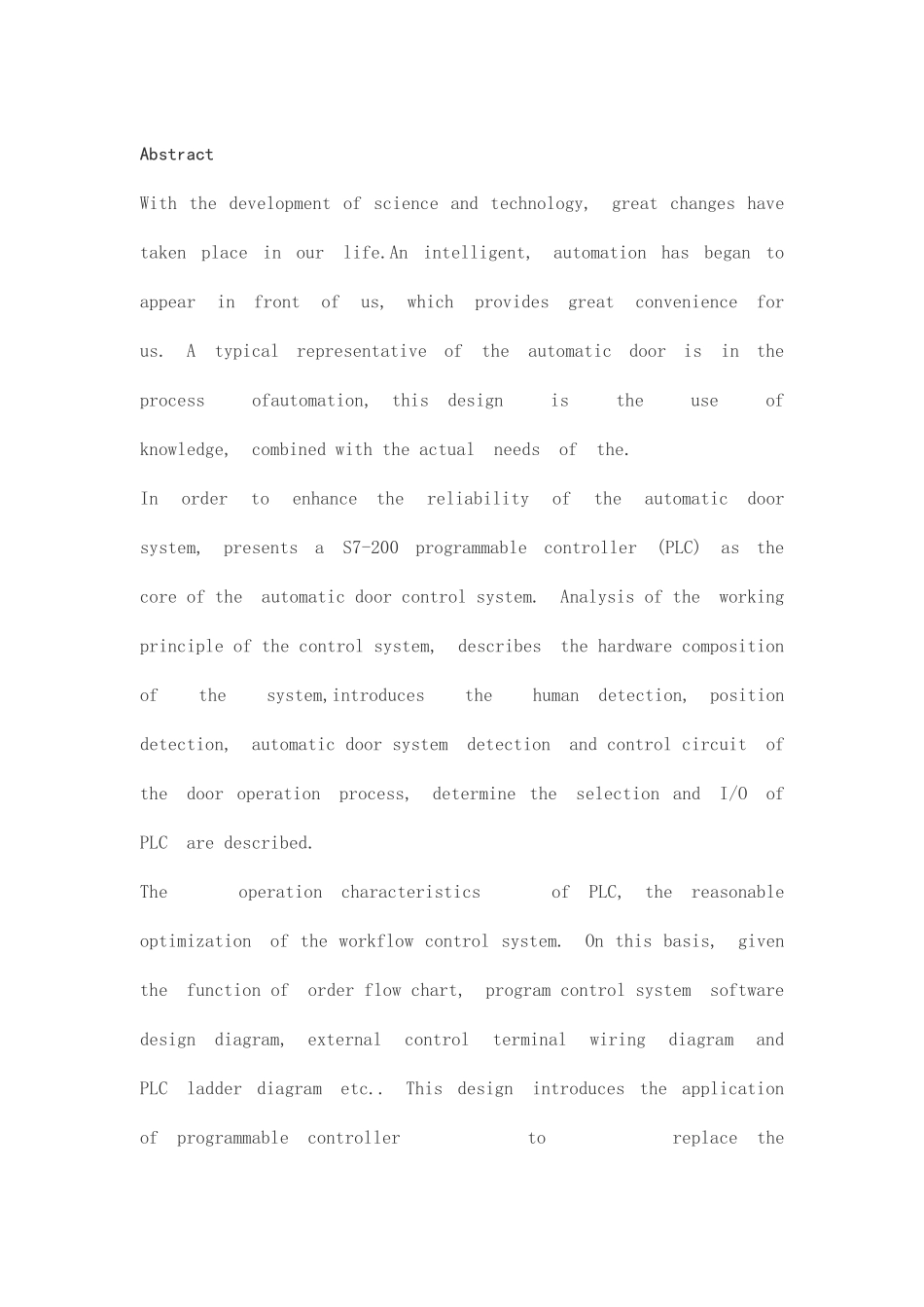

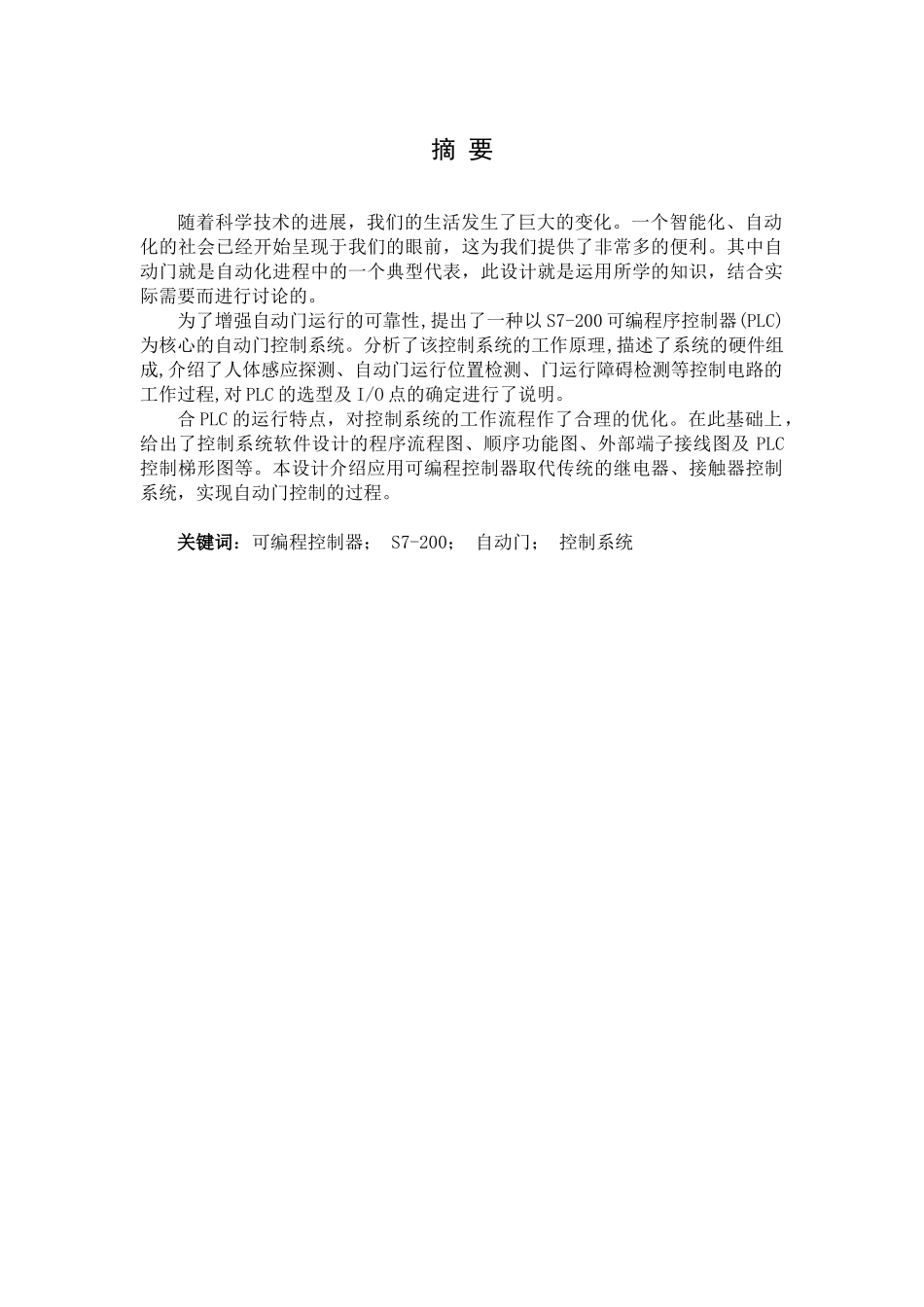

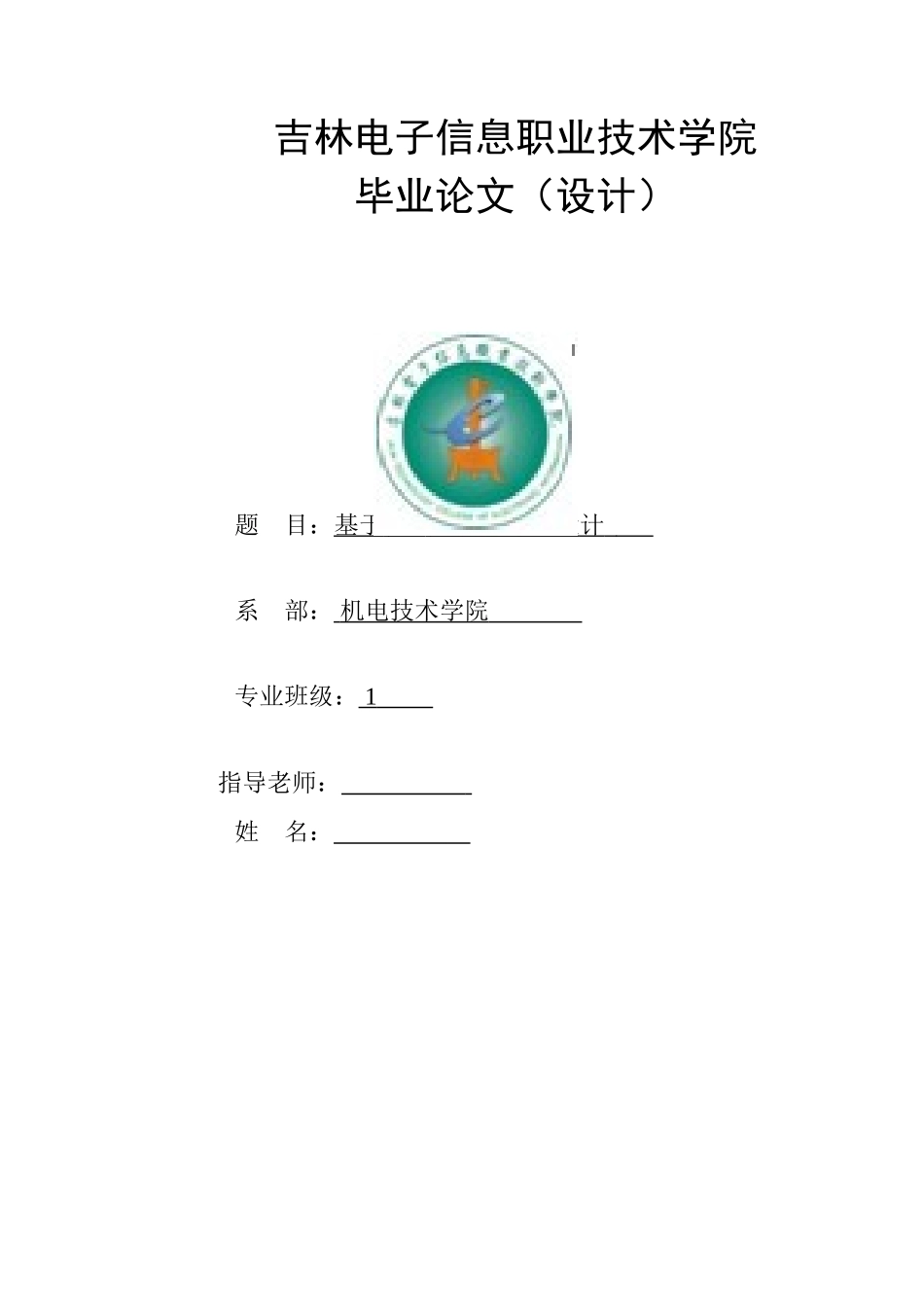

吉林电子信息职业技术学院毕业论文（设计） 题 目：基于 PLC 自动门控制设 计 系 部： 机电技术学院 专业班级： 1 指导老师： 姓 名： 摘 要随着科学技术的进展，我们的生活发生了巨大的变化。一个智能化、自动化的社会已经开始呈现于我们的眼前，这为我们提供了非常多的便利。其中自动门就是自动化进程中的一个典型代表，此设计就是运用所学的知识，结合实际需要而进行讨论的。为了增强自动门运行的可靠性,提出了一种以 S7-200 可编程序控制器(PLC)为核心的自动门控制系统。分析了该控制系统的工作原理,描述了系统的硬件组成,介绍了人体感应探测、自动门运行位置检测、门运行障碍检测等控制电路的工作过程,对 PLC 的选型及 I/O 点的确定进行了说明。合 PLC 的运行特点，对控制系统的工作流程作了合理的优化。在此基础上，给出了控制系统软件设计的程序流程图、顺序功能图、外部端子接线图及 PLC控制梯形图等。本设计介绍应用可编程控制器取代传统的继电器、接触器控制系统，实现自动门控制的过程。关键词：可编程控制器； S7-200； 自动门； 控制系统AbstractWith the development of science and technology, great changes have taken place in our life.An intelligent, automation has began to appear in front of us, which provides great convenience for us. A typical representative of the automatic door is in the process ofautomation, this design is the use of knowledge, combined with the actual needs of the.In order to enhance the reliability of the automatic door system, presents a S7-200 programmable controller (PLC) as the core of the automatic door control system. Analysis of the working principle of the control system, describes the hardware composition of the system,introduces the human detection, position detection, automatic door system detection and control circuit of the door operation process, determine the selection and I/O of PLC are described.The operation characteristics of PLC, the reasonable optimization of the workflow control system. On this basis, given the functio...
