基于sp200的绕线转子电动机正逆转控制程序设计本科学位论文

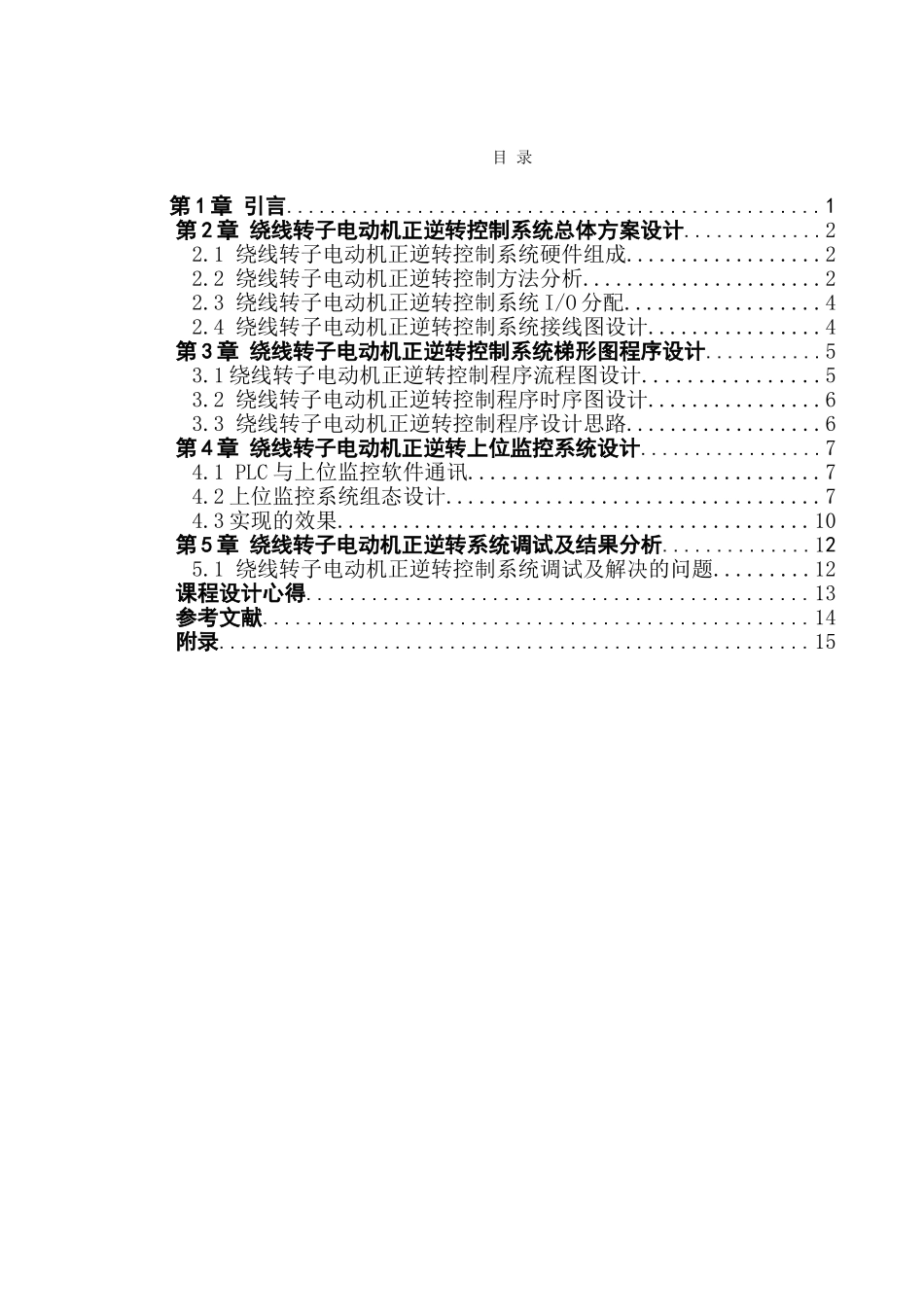

目 录第 1 章 引言.................................................1第 2 章 绕线转子电动机正逆转控制系统总体方案设计.............22.1 绕线转子电动机正逆转控制系统硬件组成..................22.2 绕线转子电动机正逆转控制方法分析......................22.3 绕线转子电动机正逆转控制系统 I/O 分配..................42.4 绕线转子电动机正逆转控制系统接线图设计................4第 3 章 绕线转子电动机正逆转控制系统梯形图程序设计...........53.1 绕线转子电动机正逆转控制程序流程图设计................53.2 绕线转子电动机正逆转控制程序时序图设计................63.3 绕线转子电动机正逆转控制程序设计思路..................6第 4 章 绕线转子电动机正逆转上位监控系统设计.................74.1 PLC 与上位监控软件通讯................................74.2 上位监控系统组态设计..................................74.3 实现的效果...........................................10第 5 章 绕线转子电动机正逆转系统调试及结果分析..............125.1 绕线转子电动机正逆转控制系统调试及解决的问题.........12课程设计心得..............................................13参考文献..................................................14附录......................................................15第一章 引言二十世纪六十年代美国推出可编程逻辑控制器（Programmable Logic Controller，PLC）取代传统继电器控制装置以来，PLC 得到了快速进展，在世界各地得到了广泛应用。同时，PLC 的功能也不断完善。随着计算机技术、信号处理技术、控制技术网络技术的不断进展和用户需求的不断提高，PLC 在开关量处理的基础上增加了模拟量处理和运动控制等功能。今日的 PLC 不再局限于逻辑控制，在运动控制、过程控制等领域也发挥着十分重要的作用。绕线转子电动机在原理上相当于普通的异步电动机，结构上有所区别，就是其转子是由分布式的绕组构成。假如把转子上的绕组在集电环处短接，这个电动机（用法上）就是一个普通的笼式异步电动机了。绕线式异步电动机的使用，一般是在一些需要较大启动转矩的场合，比如吊车（起重机）。它的原理就是改变转子绕组的电阻，以改变异步电动机的转差率，从而改变电动机的转矩的。它的定子直接接在三相沟通电源上，而转子绕组一般串联上一定阻值的可...
