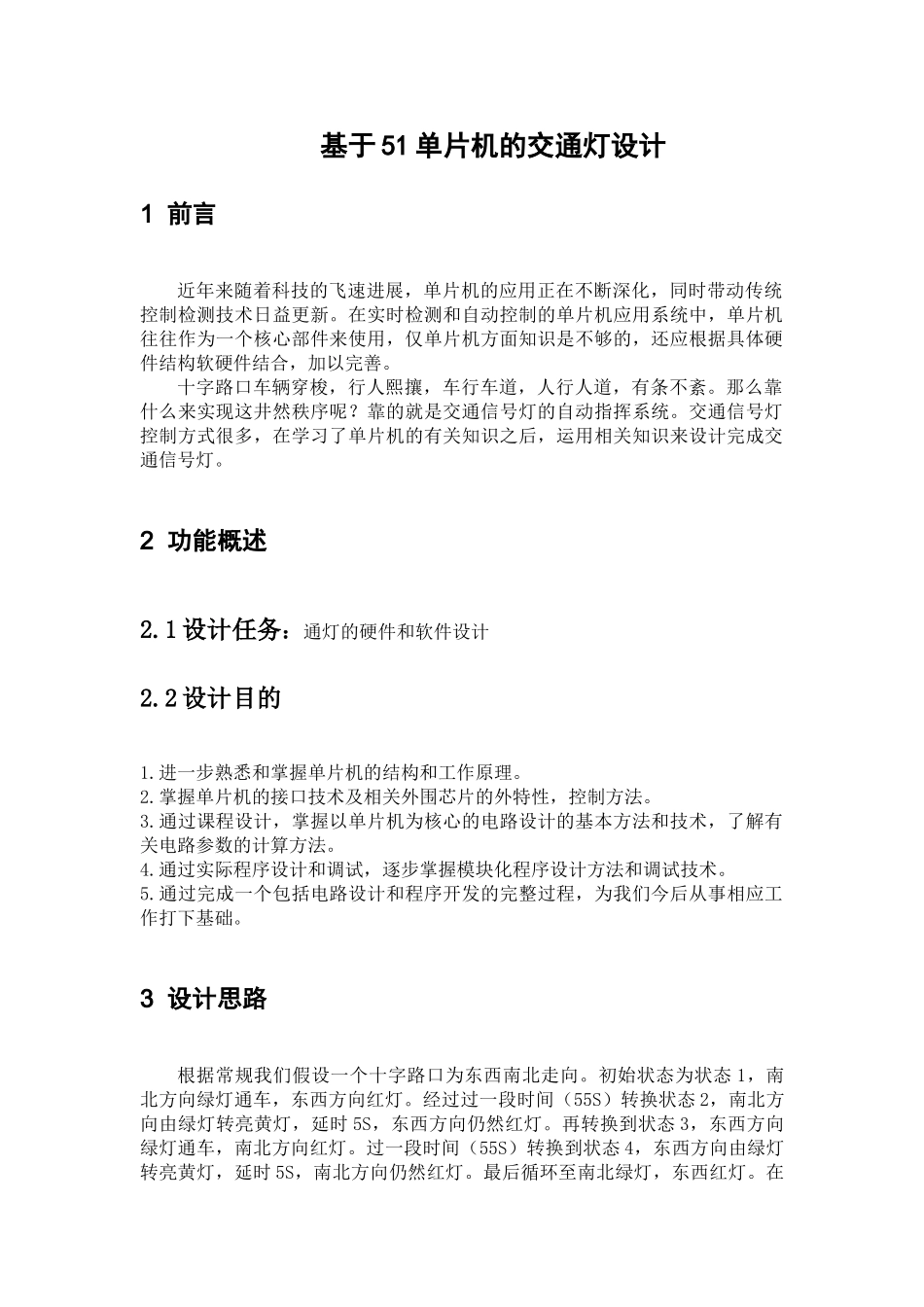

基于 51 单片机的交通灯设计1 前言近年来随着科技的飞速进展，单片机的应用正在不断深化，同时带动传统控制检测技术日益更新。在实时检测和自动控制的单片机应用系统中，单片机往往作为一个核心部件来使用，仅单片机方面知识是不够的，还应根据具体硬件结构软硬件结合，加以完善。十字路口车辆穿梭，行人熙攘，车行车道，人行人道，有条不紊。那么靠什么来实现这井然秩序呢？靠的就是交通信号灯的自动指挥系统。交通信号灯控制方式很多，在学习了单片机的有关知识之后，运用相关知识来设计完成交通信号灯。2 功能概述2.1 设计任务：通灯的硬件和软件设计2.2 设计目的1.进一步熟悉和掌握单片机的结构和工作原理。2.掌握单片机的接口技术及相关外围芯片的外特性，控制方法。3.通过课程设计，掌握以单片机为核心的电路设计的基本方法和技术，了解有关电路参数的计算方法。4.通过实际程序设计和调试，逐步掌握模块化程序设计方法和调试技术。5.通过完成一个包括电路设计和程序开发的完整过程，为我们今后从事相应工作打下基础。3 设计思路根据常规我们假设一个十字路口为东西南北走向。初始状态为状态 1，南北方向绿灯通车，东西方向红灯。经过过一段时间（55S）转换状态 2，南北方向由绿灯转亮黄灯，延时 5S，东西方向仍然红灯。再转换到状态 3，东西方向绿灯通车，南北方向红灯。过一段时间（55S）转换到状态 4，东西方向由绿灯转亮黄灯，延时 5S，南北方向仍然红灯。最后循环至南北绿灯，东西红灯。在这些状态下，有时钟倒数计时。当按下 S1 键时，进入绿灯时间设置模式，第二次按下 S1 键，进入黄灯设置模式，第三次按下 S1 键，设置时间结束。4 芯片介绍 AT89S52 是一个低电压，高性能 CMOS 8 位单片机，片内含 8k bytes 的可反 复 擦 写 的 Flash 只 读 程 序 存 储 器 和 256 bytes 的 随 机 存 取 数 据 存 储 器（RAM），器件采纳 ATMEL 公司的高密度、非易失性存储技术生产，兼容标准 MCS-51 指令系统，片内置通用 8 位中央处理器和 Flash 存储单元，功能强大的 AT89S52 单片机可为您提供许多较复杂系统控制应用场合。AT89S52 有 40个引脚，32 个外部双向输入/输出（I/O）端口，同时内含 2 个外中断口，3 个16 位可编程定时计数器,2 个全双工串行通信口，2 个读写口线，AT89S52 可以根据常规方法进行编程，也可以在线编程。其将通用的微处理器和 Flash 存储器结...
