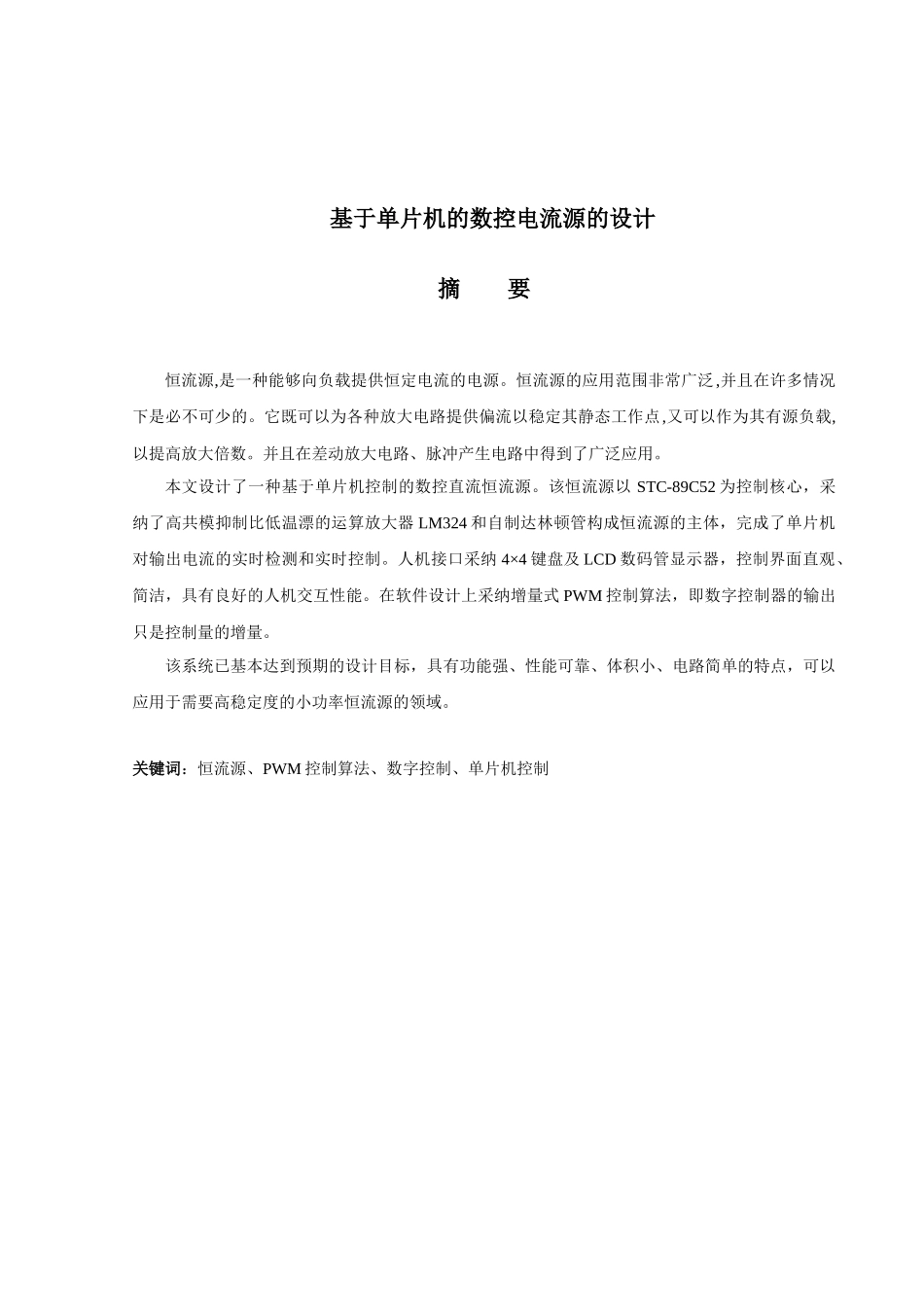

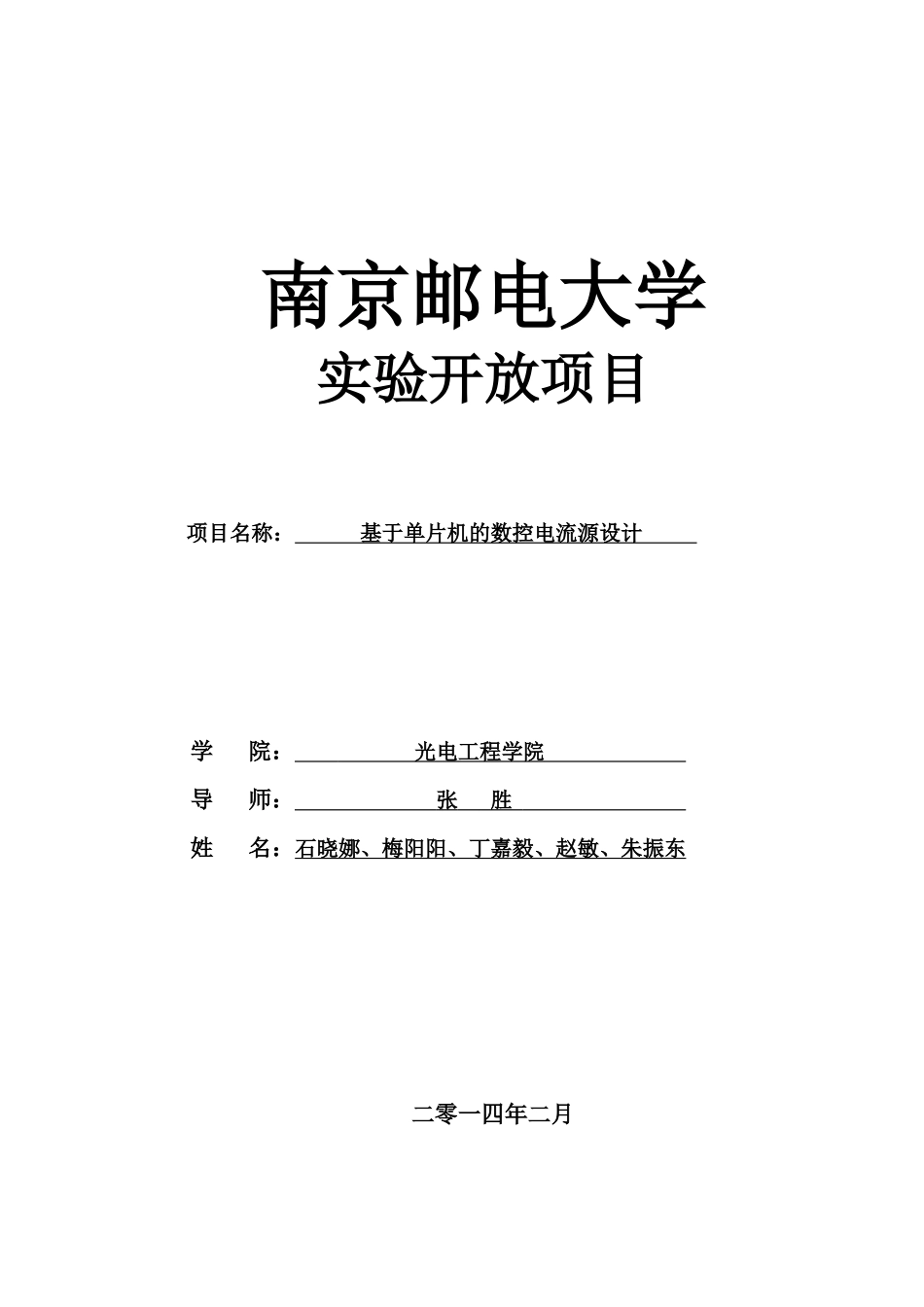

南京邮电大学实验开放项目 项目名称： 基于单片机的数控电流源设计 学 院： 光电工程学院 导 师： 张 胜 姓 名：石晓娜、梅阳阳、丁嘉毅、赵敏、朱振东 二零一四年二月基于单片机的数控电流源的设计摘 要恒流源,是一种能够向负载提供恒定电流的电源。恒流源的应用范围非常广泛,并且在许多情况下是必不可少的。它既可以为各种放大电路提供偏流以稳定其静态工作点,又可以作为其有源负载,以提高放大倍数。并且在差动放大电路、脉冲产生电路中得到了广泛应用。本文设计了一种基于单片机控制的数控直流恒流源。该恒流源以 STC-89C52 为控制核心，采纳了高共模抑制比低温漂的运算放大器 LM324 和自制达林顿管构成恒流源的主体，完成了单片机对输出电流的实时检测和实时控制。人机接口采纳 4×4 键盘及 LCD 数码管显示器，控制界面直观、简洁，具有良好的人机交互性能。在软件设计上采纳增量式 PWM 控制算法，即数字控制器的输出只是控制量的增量。该系统已基本达到预期的设计目标，具有功能强、性能可靠、体积小、电路简单的特点，可以应用于需要高稳定度的小功率恒流源的领域。关键词：恒流源、PWM 控制算法、数字控制、单片机控制引 言随着电子技术的进展，数字电路应用领域的扩展，现今社会，产品智能化、数字化已成为人们追求的一种趋势，设备的性能，价格，进展空间等备受人们的关注，尤其对电子设备的精密度和稳定度最为关注。性能好的电子设备，首先离不开稳定的电源，电源稳定度越高，设备和外围条件越优越，那么设备的寿命更长。基于此，人们对数控恒定电流器件的需求越来越迫切。众所周知，许多科学实验都离不开电源，并且在这些实验中常常会对通电时间、电压高低、电流大小以及动态指标有着特别的要求，然而目前实验所用的直流电源大多输出精度和稳定性不高；在测量上，传统的电源一般采纳指针式或数码管来显示电压或电流，搭配电位器来调整所要的电压及电流输出值。使用上若要调整精确的电压或者电流输出，须搭配精确的显示仪表监测，又因电位器的阻值特性非线性，在调整时，需要花费一定的时间，况且还要当心漂移，使用起来非常不方便。因此，假如直流电源不仅具有良好的输出质量而且还具有多功能以及一定的智能化，以精确的微机控制取代不精确的人为操作，在实验开始之前就对一些参数进行预设，这将会给各个领域中的实验讨论带来不同程度的便捷与高效 。当今社会，数控恒压技术已经很成熟，但是恒流方面特别是数...
