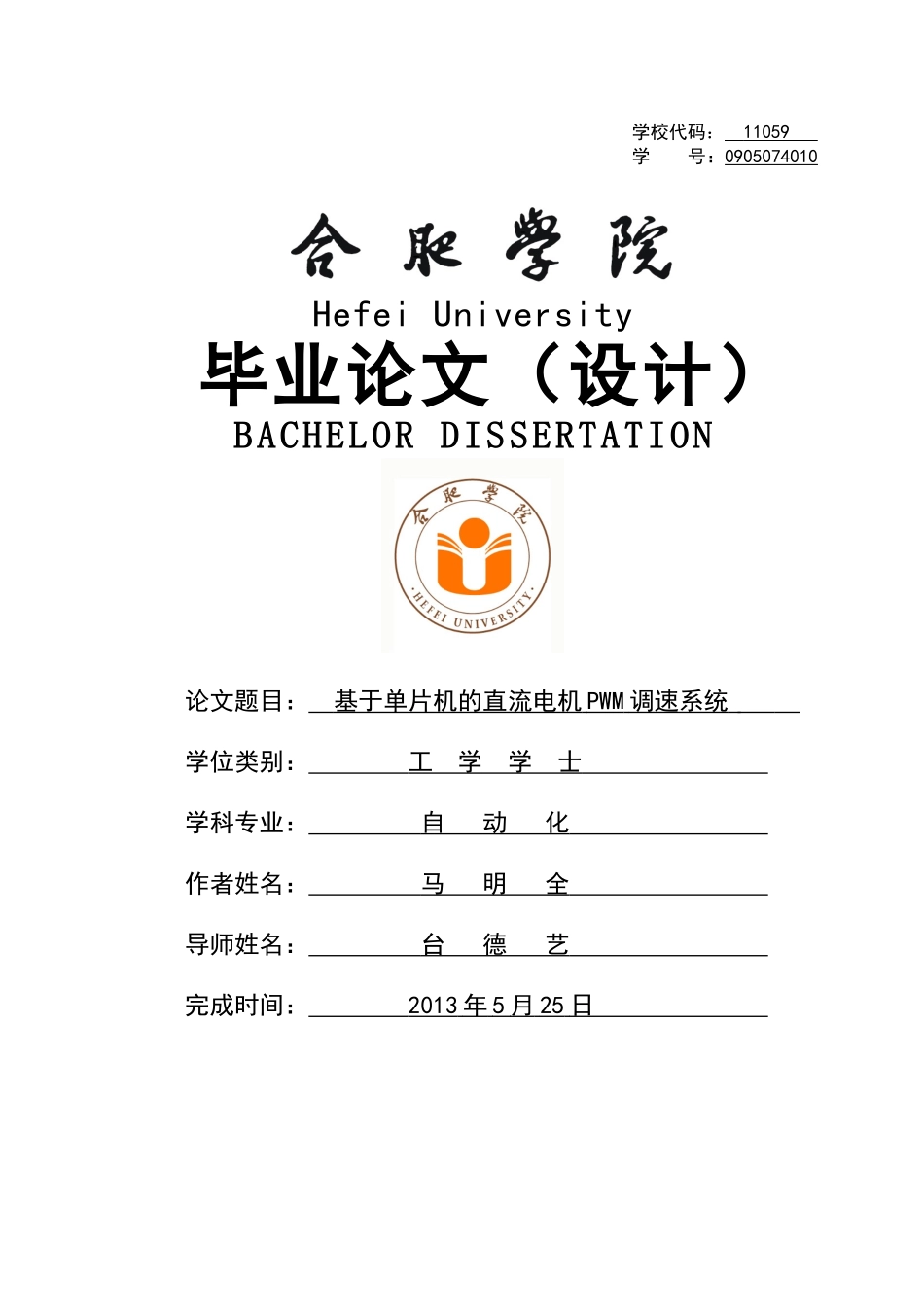

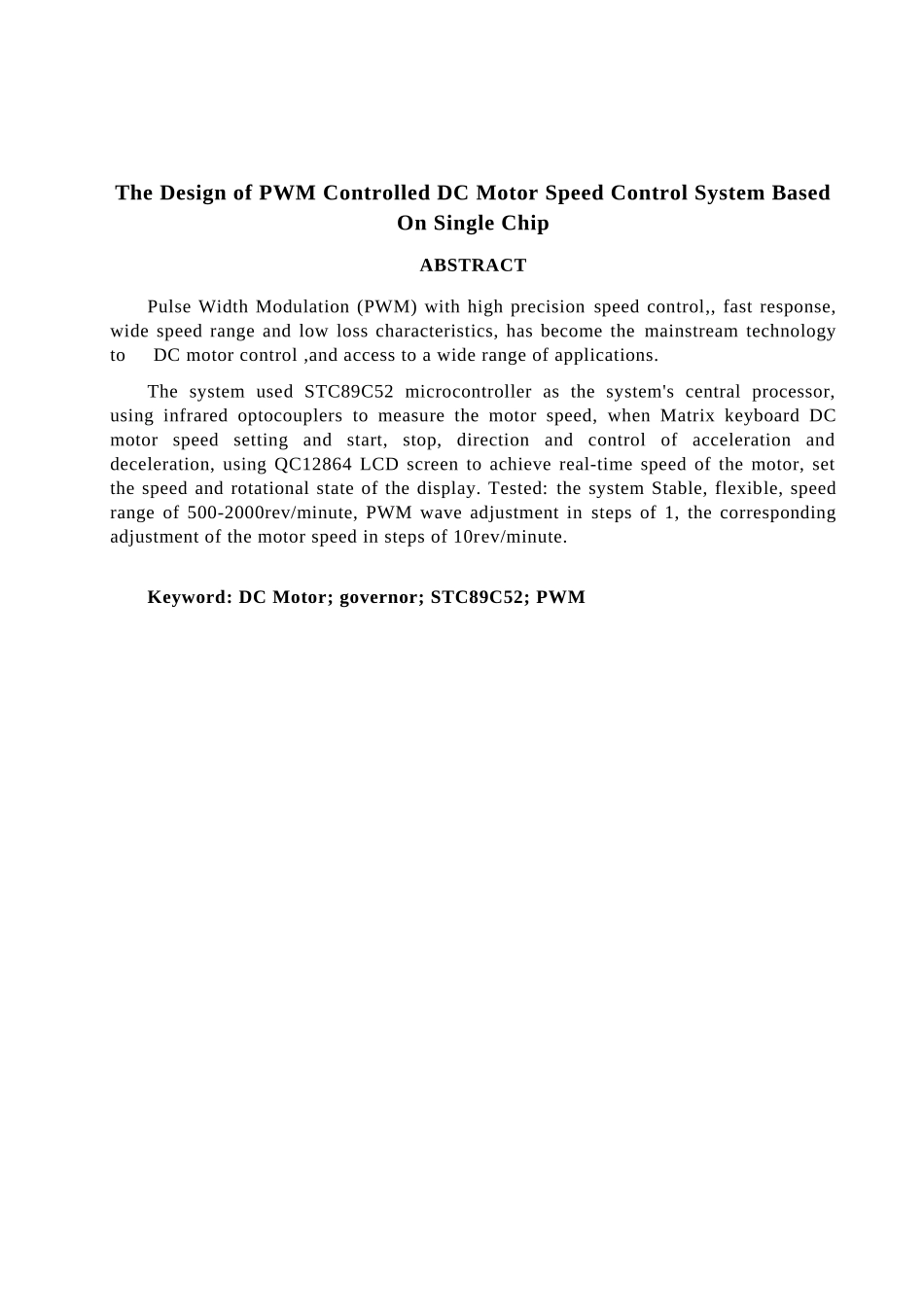

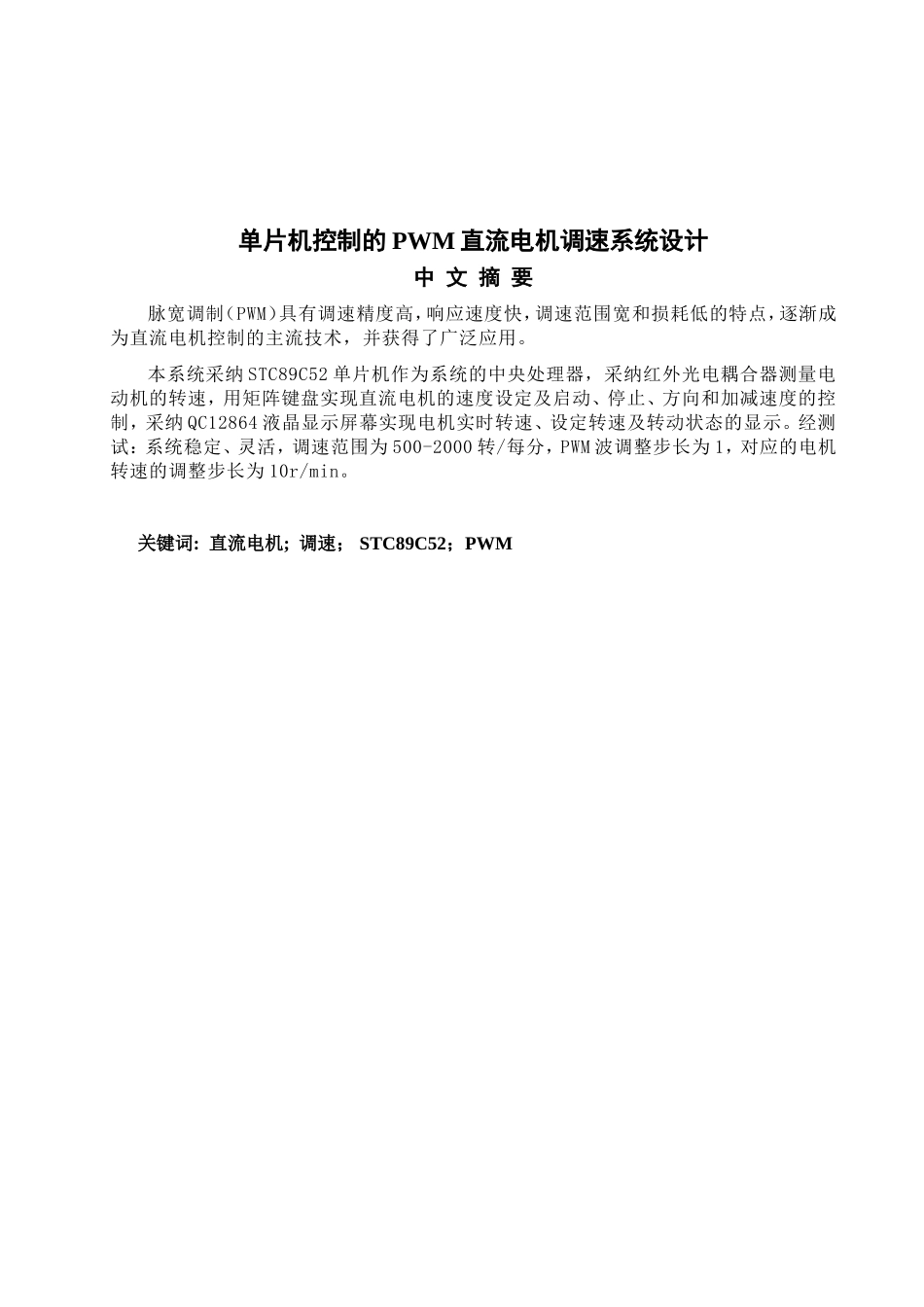

学校代码： 11059 学 号：0905074010Hefei University 毕业论文（设计）BACHELOR DISSERTATION 论文题目： 基于单片机的直流电机 PWM 调速系统 学位类别： 工 学 学 士 学科专业： 自 动 化 作者姓名： 马 明 全 导师姓名： 台 德 艺 完成时间： 2013 年 5 月 25 日 单片机控制的 PWM 直流电机调速系统设计中 文 摘 要脉宽调制（PWM）具有调速精度高，响应速度快，调速范围宽和损耗低的特点，逐渐成为直流电机控制的主流技术，并获得了广泛应用。本系统采纳 STC89C52 单片机作为系统的中央处理器，采纳红外光电耦合器测量电动机的转速，用矩阵键盘实现直流电机的速度设定及启动、停止、方向和加减速度的控制，采纳 QC12864 液晶显示屏幕实现电机实时转速、设定转速及转动状态的显示。经测试：系统稳定、灵活，调速范围为 500-2000 转/每分，PWM 波调整步长为 1，对应的电机转速的调整步长为 10r/min。关键词: 直流电机; 调速； STC89C52；PWMThe Design of PWM Controlled DC Motor Speed Control System Based On Single ChipABSTRACTPulse Width Modulation (PWM) with high precision speed control,, fast response, wide speed range and low loss characteristics, has become the mainstream technology to DC motor control ,and access to a wide range of applications.The system used STC89C52 microcontroller as the system's central processor, using infrared optocouplers to measure the motor speed, when Matrix keyboard DC motor speed setting and start, stop, direction and control of acceleration and deceleration, using QC12864 LCD screen to achieve real-time speed of the motor, set the speed and rotational state of the display. Tested: the system Stable, flexible, speed range of 500-2000rev/minute, PWM wave adjustment in steps of 1, the corresponding adjustment of the motor speed in steps of 10rev/minute.Keyword: DC Motor; governor; STC89C52; PWM目 录第一章 前言................................................................................................................
