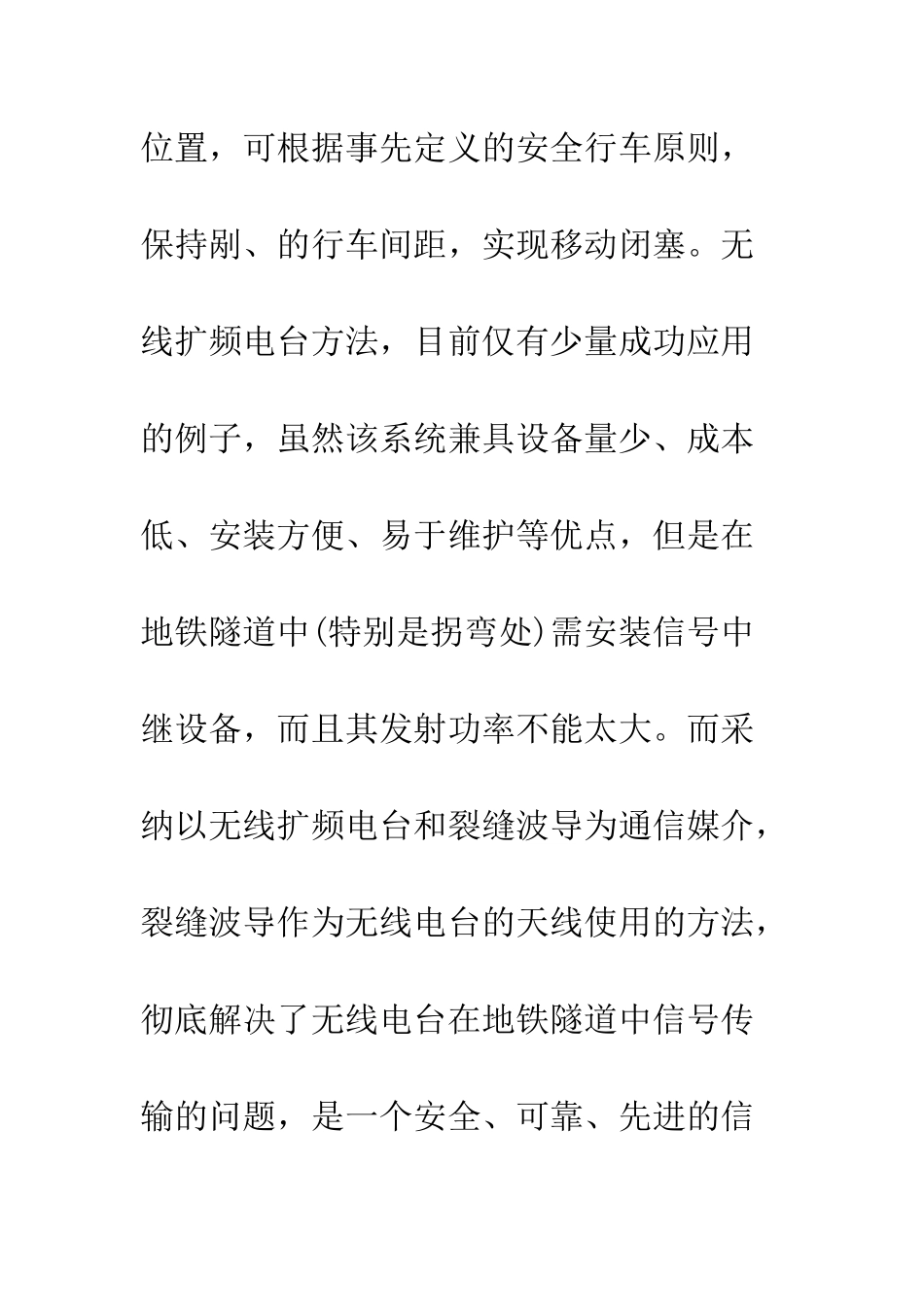

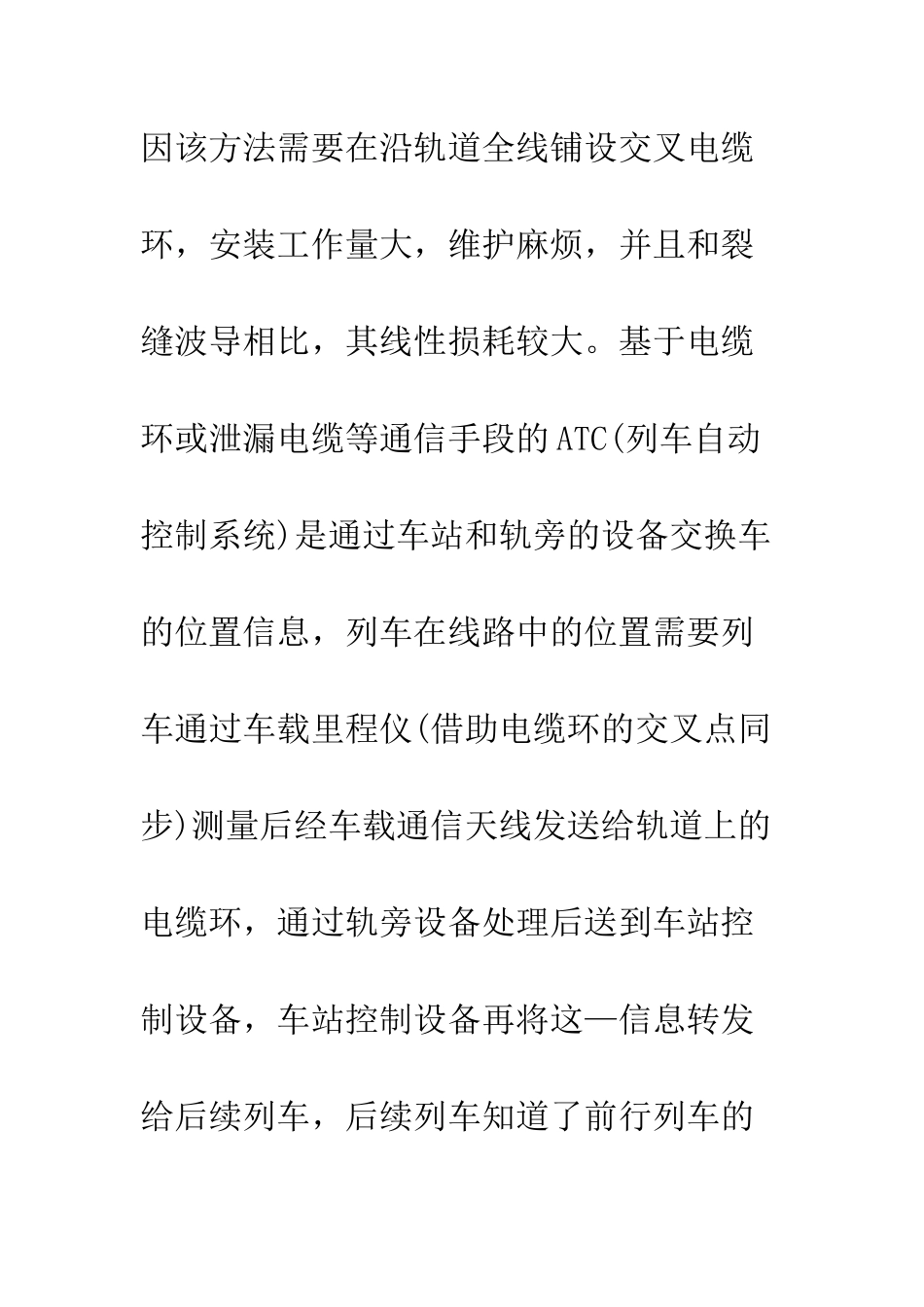

基于裂缝波导通信的列车自动控制系统【摘要】介绍基于裂缝波导通信的列车自动控制系统的构成、原理及功能。【关键词】ATC(列车自动控制)，裂缝波导，波导信息网，波导信息网基站1 概述 实现基于通信的列车自动控制系统，手段有多种。有在沿轨旁铺设电缆环、泄漏电缆、裂缝波导和安装无线扩频电台等力祛。交叉电缆环方法是目前较为成熟的技术，因该方法需要在沿轨道全线铺设交叉电缆环，安装工作量大，维护麻烦，并且和裂缝波导相比，其线性损耗较大。基于电缆环或泄漏电缆等通信手段的 ATC(列车自动控制系统)是通过车站和轨旁的设备交换车的位置信息，列车在线路中的位置需要列车通过车载里程仪(借助电缆环的交叉点同步)测量后经车载通信天线发送给轨道上的电缆环，通过轨旁设备处理后送到车站控制设备，车站控制设备再将这—信息转发给后续列车，后续列车知道了前行列车的位置，可根据事先定义的安全行车原则，保持剐、的行车间距，实现移动闭塞。无线扩频电台方法，目前仅有少量成功应用的例子，虽然该系统兼具设备量少、成本低、安装方便、易于维护等优点，但是在地铁隧道中(特别是拐弯处)需安装信号中继设备，而且其发射功率不能太大。而采纳以无线扩频电台和裂缝波导为通信媒介，裂缝波导作为无线电台的天线使用的方法，彻底解决了无线电台在地铁隧道中信号传输的问题，是一个安全、可靠、先进的信号系统，最适合在地铁环境中使用。本文重点介绍基于裂缝波导通信的列车自动控制系统的构成、原理及功能。 2 系统构成及原理 基于裂缝波导通信的列车自动控制系统，是采纳在沿轨道铺设裂缝波导(缝隙天线)的方式，以波导信息网络、无线扩频电台为基础，采纳 TDMA(Time Division Multiple Access)多址通信方式，通过有线和无线网络的集合，实现列车与轨旁设备的双向连续通信及列车定位功能，最终实现移动闭塞信号控制系统。 2．1 波导信息网络 波导信息网络用于确保列车和本地ATS(Automatic Train Supervision)——列车自动监控系统、控制中心之间的车地双向连续传输信息。波导信息网络是由多个波导信息网通信单元和车载的波导信息网移动站组成，图 1 为波导信息网络结构图。 波导信息网基站是由车站计算机、无线扩频电台、数据采集卡、无源滤波器、窄缝检测发射器、耦合器等组成。波导信息网移动站是由车载计算机、车载无线电台、数据采集卡、窄缝探测接收器等组成。信号传输是通过 ATS 中心控制室、车站计算机、车载计算机、...
