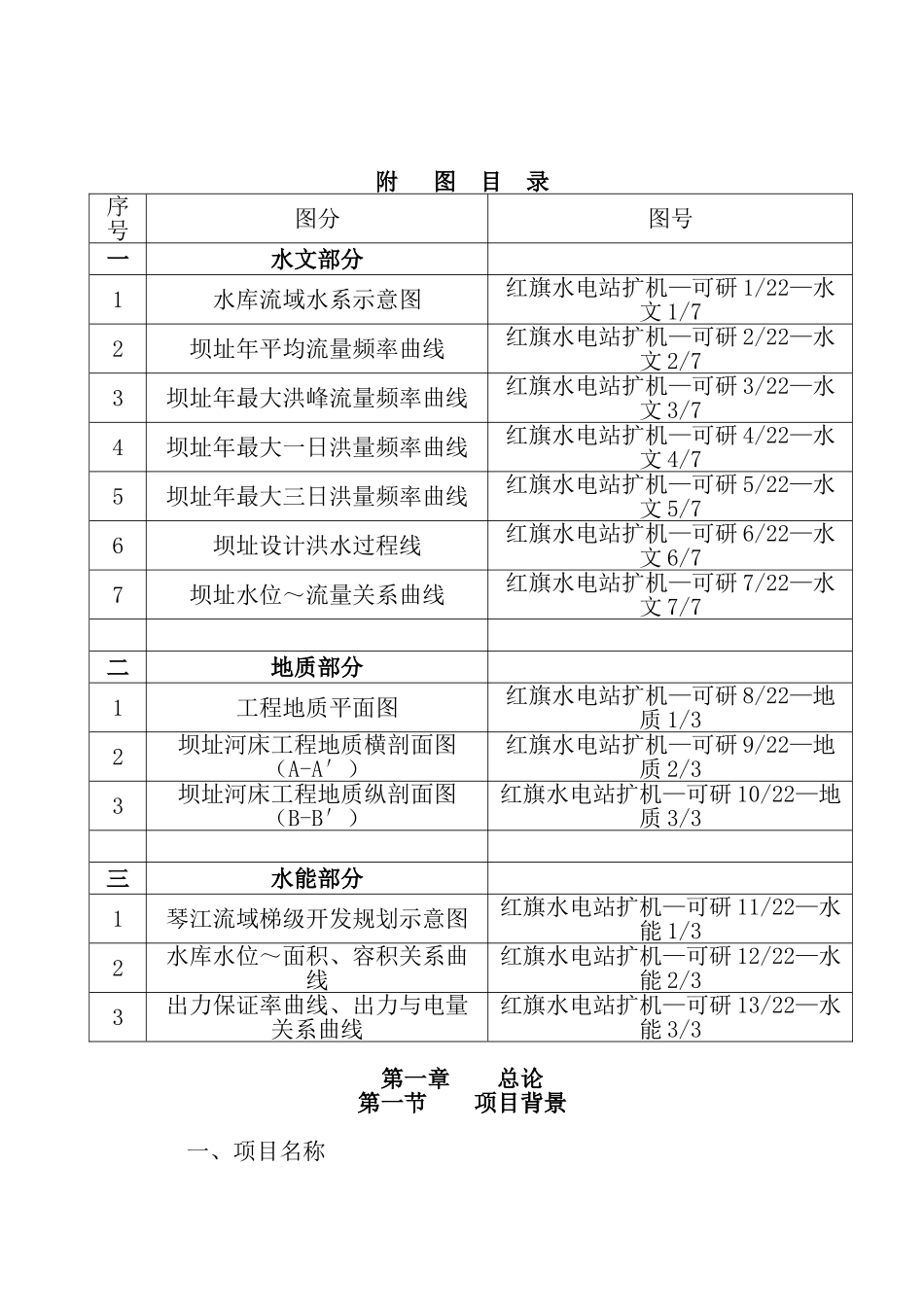

附 图 目 录序号图分图号一水文部分1水库流域水系示意图红旗水电站扩机—可研 1/22—水文 1/72坝址年平均流量频率曲线红旗水电站扩机—可研 2/22—水文 2/73坝址年最大洪峰流量频率曲线红旗水电站扩机—可研 3/22—水文 3/74坝址年最大一日洪量频率曲线红旗水电站扩机—可研 4/22—水文 4/75坝址年最大三日洪量频率曲线红旗水电站扩机—可研 5/22—水文 5/76坝址设计洪水过程线红旗水电站扩机—可研 6/22—水文 6/77坝址水位～流量关系曲线红旗水电站扩机—可研 7/22—水文 7/7二地质部分1工程地质平面图红旗水电站扩机—可研 8/22—地质 1/32坝址河床工程地质横剖面图（A-A′）红旗水电站扩机—可研 9/22—地质 2/33坝址河床工程地质纵剖面图（B-B′）红旗水电站扩机—可研 10/22—地质 3/3三水能部分1琴江流域梯级开发规划示意图红旗水电站扩机—可研 11/22—水能 1/32水库水位～面积、容积关系曲线红旗水电站扩机—可研 12/22—水能 2/33出力保证率曲线、出力与电量关系曲线红旗水电站扩机—可研 13/22—水能 3/3第一章 总论第一节 项目背景一、项目名称江西省宁都县红旗水电站扩机工程二、承办单位概况三、可行性讨论报告编制依据1、《宁都县红旗水电站扩机工程可行性讨论委托书》宁都县供水公司2、《宁都县城市总体规划修编（2025-2025）》宁都县人民政府3、《宁都县国民经济和社会进展第十一个五年规划纲要》宁都县人民政府4、《宁都县城区基本情况》宁都县人民政府5、《投资项目可行性讨论指南（试用版）》国家计委计办投资[2025]15 号6、《关于印发建设项目经济评价方法与参数的通知》及其附件[国家计委、建设部计投字（1993）530 号]7、《宁都县卫生防疫站水质检验报告单》宁都县卫生防疫站四、项目提出的理由与过程红旗水电站是一座以发电为主的水利枢纽工程。坝址控制集水面积 2300km2，多年平均径流深 985.8mm，多年平均径流总量 22.7 亿 m3，多年平均流量 71.9m3/s。该工程于 1966 年动工兴建，1968 年竣工，安装 60 型水轮泵 9 组 18 台，设计灌溉农田面积 108 万亩，但多年实践证明，该设计不论从灌溉情况及提水量都是不切实际的，特别是水轮泵经长期运行，部件磨损，效益降低加之部分机组因缺配件而报废。致使灌溉效益逐年下降。至今，只有 2 组水轮泵牵强运行，而且耗水量大。为了从根本上解决该村农村灌溉问题，根据灌区地质差、渠系长、土地分散等特点，改建红旗水电站，...
