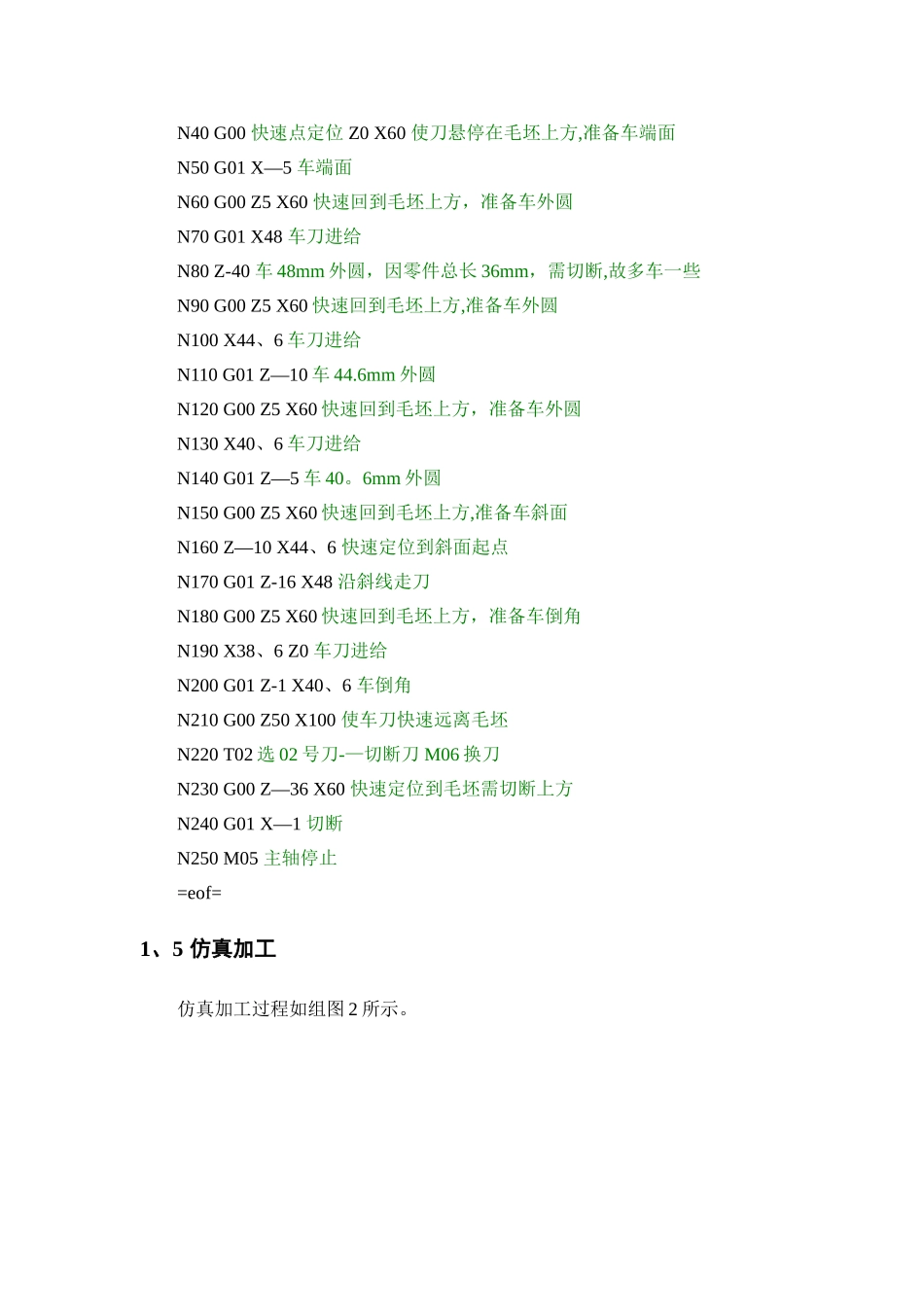

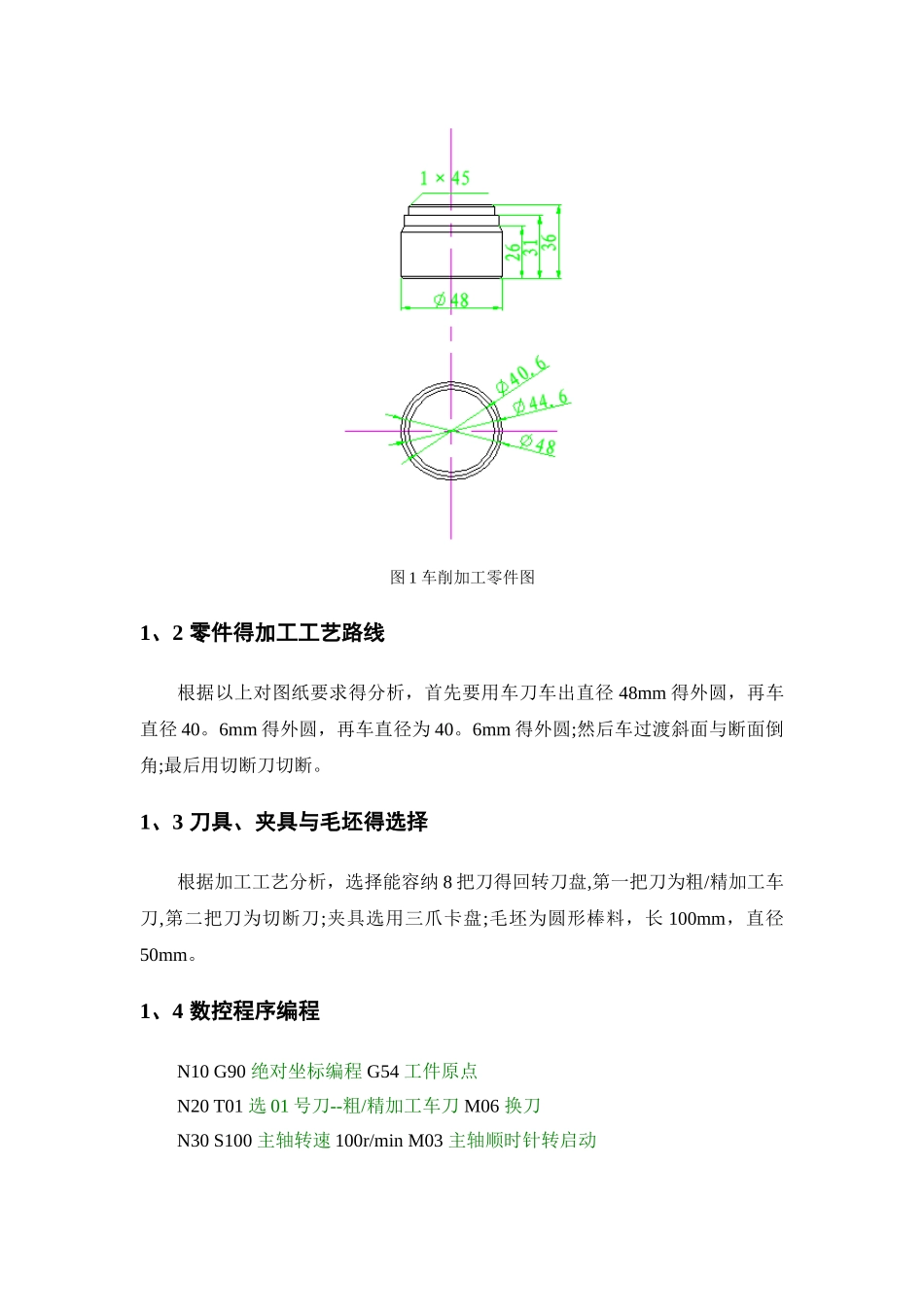

实验一数控加工仿真实验报告目录1 车削加工.................................................................................................11 、 1 零件图纸 ................................................................................................. 1 1 、 2 零件得加工工艺路线 ............................................................................. 2 1 、 3 刀具、夹具与毛坯得选择 ..................................................................... 2 1 、 4 数控程序编程 ......................................................................................... 2 1 、 5 仿真加工 ................................................................................................. 3 2 铣削加工 ............................................................................................... 14 2 、 1 零件图纸 ............................................................................................... 14 2 、 2 零件得加工工艺路线 ........................................................................... 15 2 、 3 刀具、夹具与毛坯得选择 ................................................................... 15 2 、 4 数控程序编程 ....................................................................................... 15 2 、 5 仿真加工 ............................................................................................... 16 3 总结与体会 ........................................................................................... 22 1 车削加工1、1 零件图纸该指定车削加工零件（如图 1)近似为圆柱形,高 36mm，最大直径 48mm，具有 2 个连续得凸台,直径逐个减小为 44。6mm 与 40.6mm,并且分别距基准面31mm 与 26mm。在直径 44。6mm 凸台与 48mm 凸台间，由 44。6mm 得凸台底面起向 48mm 凸台有一斜面过渡.上端面需要进行 1mm 得 45°倒角。图 1 车削加工零件图1、2 零件得加工工艺路线根据以上对图纸要求得分析，首先要用车刀车出直径 48mm 得外圆，再车直径 40。6mm 得外圆，再车直径为 40。6mm 得外圆;然...
