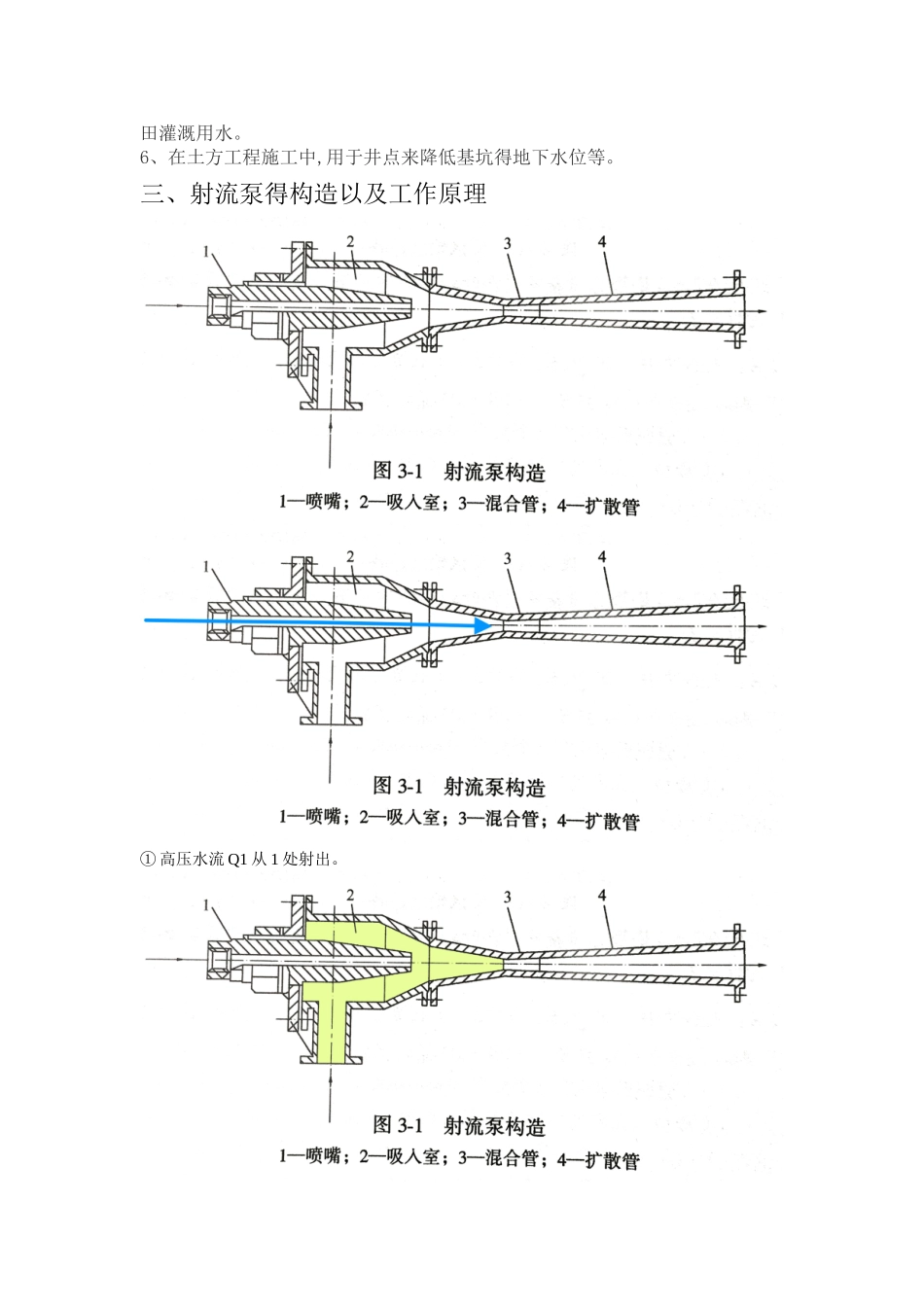

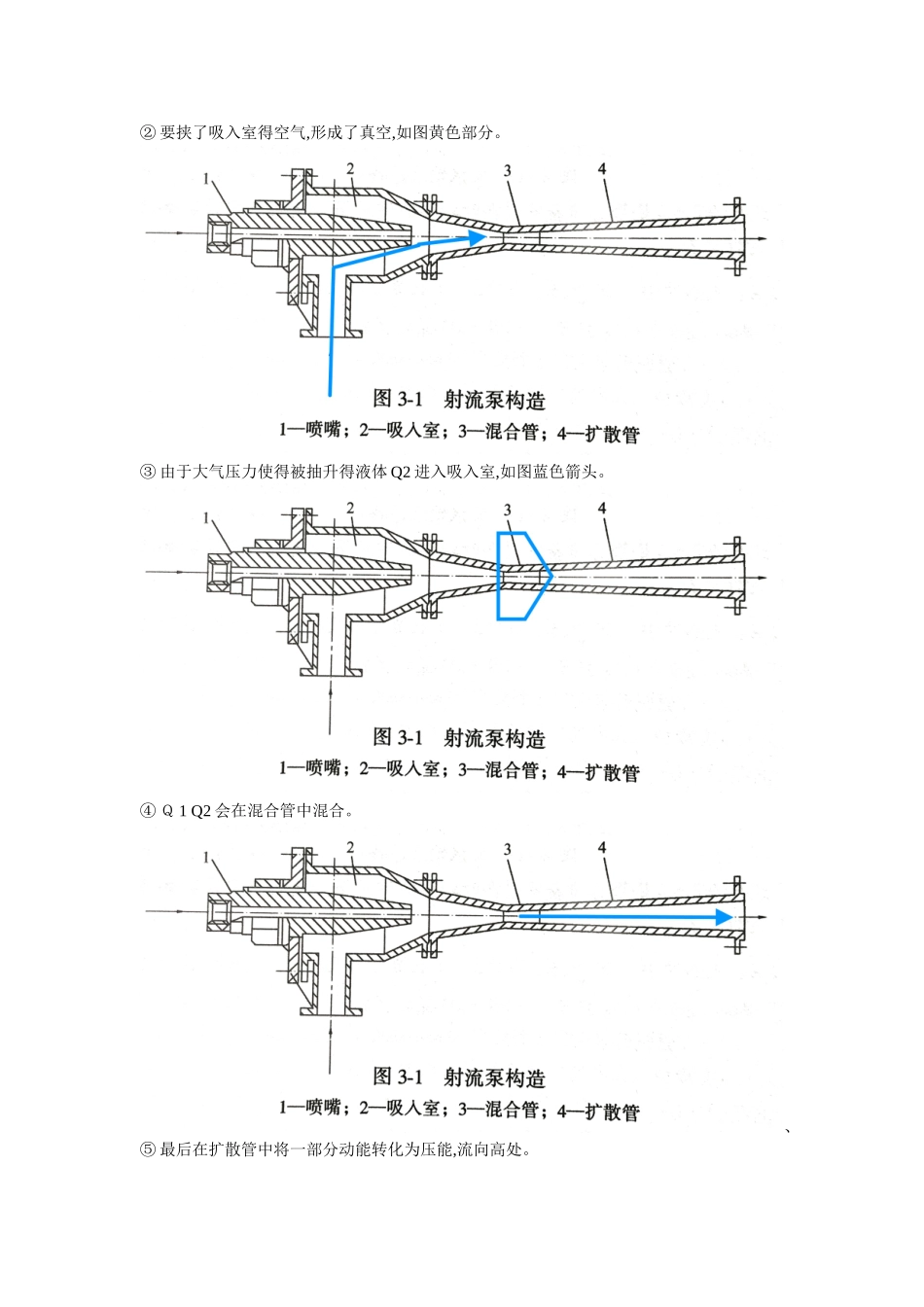

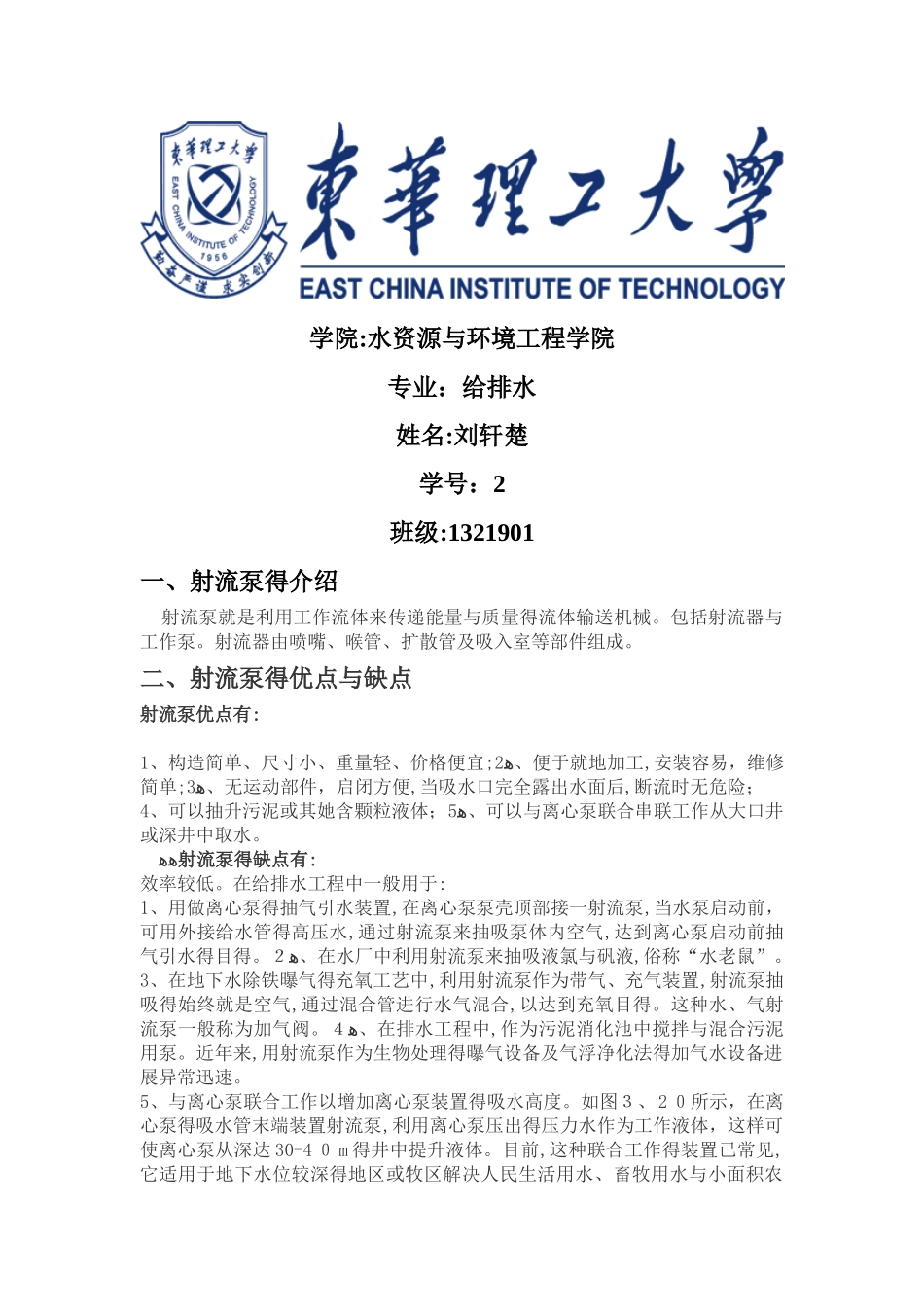

学院:水资源与环境工程学院专业：给排水姓名:刘轩楚学号：2班级:1321901一、射流泵得介绍 射流泵就是利用工作流体来传递能量与质量得流体输送机械。包括射流器与工作泵。射流器由喷嘴、喉管、扩散管及吸入室等部件组成。二、射流泵得优点与缺点射流泵优点有:1、构造简单、尺寸小、重量轻、价格便宜;ﻫ2、便于就地加工,安装容易，维修简单;ﻫ3、无运动部件，启闭方便,当吸水口完全露出水面后,断流时无危险；4、可以抽升污泥或其她含颗粒液体；ﻫ5、可以与离心泵联合串联工作从大口井或深井中取水。 ﻫﻫ射流泵得缺点有:效率较低。在给排水工程中一般用于: 1、用做离心泵得抽气引水装置,在离心泵泵壳顶部接一射流泵,当水泵启动前，可用外接给水管得高压水,通过射流泵来抽吸泵体内空气,达到离心泵启动前抽气引水得目得。ﻫ２、在水厂中利用射流泵来抽吸液氯与矾液,俗称“水老鼠”。3、在地下水除铁曝气得充氧工艺中,利用射流泵作为带气、充气装置,射流泵抽吸得始终就是空气,通过混合管进行水气混合,以达到充氧目得。这种水、气射流泵一般称为加气阀。ﻫ４、在排水工程中,作为污泥消化池中搅拌与混合污泥用泵。近年来,用射流泵作为生物处理得曝气设备及气浮净化法得加气水设备进展异常迅速。5、与离心泵联合工作以增加离心泵装置得吸水高度。如图３、2 ０所示，在离心泵得吸水管末端装置射流泵,利用离心泵压出得压力水作为工作液体，这样可使离心泵从深达 30-4 ０ m 得井中提升液体。目前,这种联合工作得装置已常见,它适用于地下水位较深得地区或牧区解决人民生活用水、畜牧用水与小面积农田灌溉用水。6、在土方工程施工中,用于井点来降低基坑得地下水位等。三、射流泵得构造以及工作原理① 高压水流 Q1 从 1 处射出。② 要挟了吸入室得空气,形成了真空,如图黄色部分。③ 由于大气压力使得被抽升得液体 Q2 进入吸入室,如图蓝色箭头。④ Ｑ 1 Q2 会在混合管中混合。、⑤ 最后在扩散管中将一部分动能转化为压能,流向高处。
