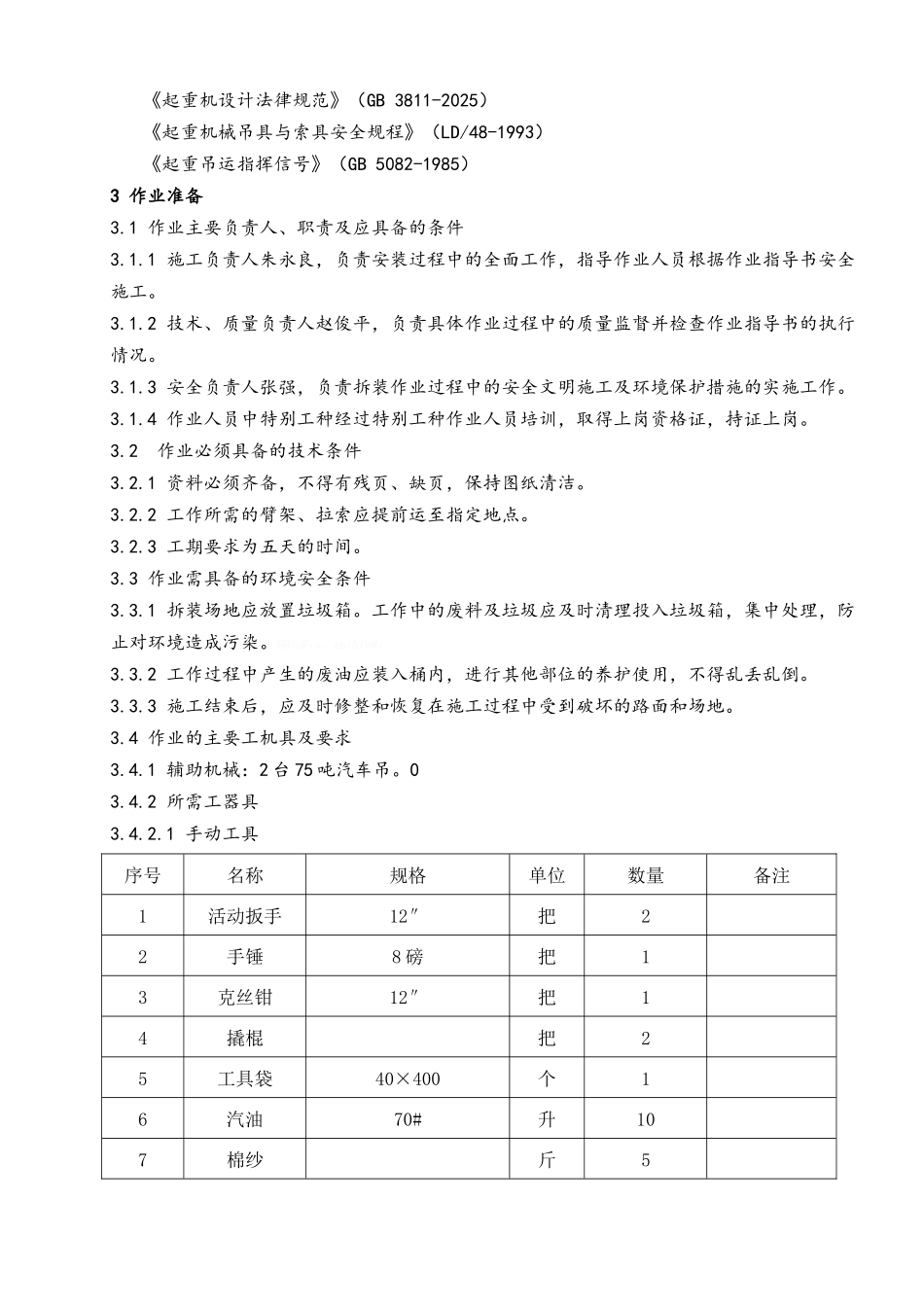

1 作业项目概况1.1 作业内容SCC5000 型液压履带起重机是由上海三一科技有限公司采纳国外最新技术、结合我国国情自行研制开发的具有自主知识产权的全液压履带式起重机。最大起重量 500 吨，可装成臂式工况和塔式工况使用。两种工况臂架系统都有多种组合形式。该车具有自重轻，安装、拆卸方便，操作简单，安全装置齐全、有用方便等优点。该机械主要包括履带行走装置、主平台、主提升机构、副提升机构、主变幅机构、副变幅机构、超起变幅机构、发动机装置、司机室、回转机构、液压系统、电气系统、主机后配重、中央配重、作业设备、超起装置等。现由于工程需要，将其安装为主臂 90 米、固定副臂 12 米工况在内蒙古察右中旗大板梁150MW 风电场吊装使用。gGUl68q。BhtHGkE。1.2 作业范围及主要工作量1.2.1 作业范围主机作业场地选择在 2#风机基础旁宽广、平坦而且坚硬的区域，保证地面承载压力 1.4公斤/平方厘米，起重机停放水平度不超过 1%（长 100 米的距离内，坡度为 1 米左右）。臂杆受场地限制，采纳空中接杆的方式进行作业。LWlHey1。gr3iYdg。1.2.2 主要工作量将安装场地进行平整、夯实，要求安装区域必须坚实、平坦，地面、空间无障碍物，履带吊停放位置尽可能铺设石子或铺设钢板，以满足吊车的需求。根据安装程序依次安装各部件。安装工作结束后，扳起吊车，进行负荷试验，投入正常使用。vU8IwiN。hD8C7wc。1.3 主要技术特点1.3.1 主要参数1.3.1.1 最大额定起重量 500 吨（主臂工况基本臂）。1.3.1.2 要求车体倾斜度不超过 1%（场地水平面坡度在 1%之内）2 编制依据、法律规范、规程和标准2.1 编制依据序号名 称出版单位备注1SCC5000 液压履带起重机使用手册上海三一科技有限公司2国家电网公司安全生产规程规定国家电网公司3特种设备质量监督与安全监察规定国家质量技术监督局4起重机械安全监察规定国家质量监督检验检疫总局2.2 法律规范、规程和标准《风力发电场安全规程》（DL/T 796-2025）《高空作业机械安全规则》(JG 5099-1998)《起重机安全规程》（GB 6067-2025）《起重机设计法律规范》（GB 3811-2025）《起重机械吊具与索具安全规程》（LD/48-1993）《起重吊运指挥信号》（GB 5082-1985）3 作业准备3.1 作业主要负责人、职责及应具备的条件3.1.1 施工负责人朱永良，负责安装过程中的全面工作，指导作业人员根据作业指导书安全施工。3.1.2 技术、质量负责人赵俊平，负责具体作业过程中的质量...
