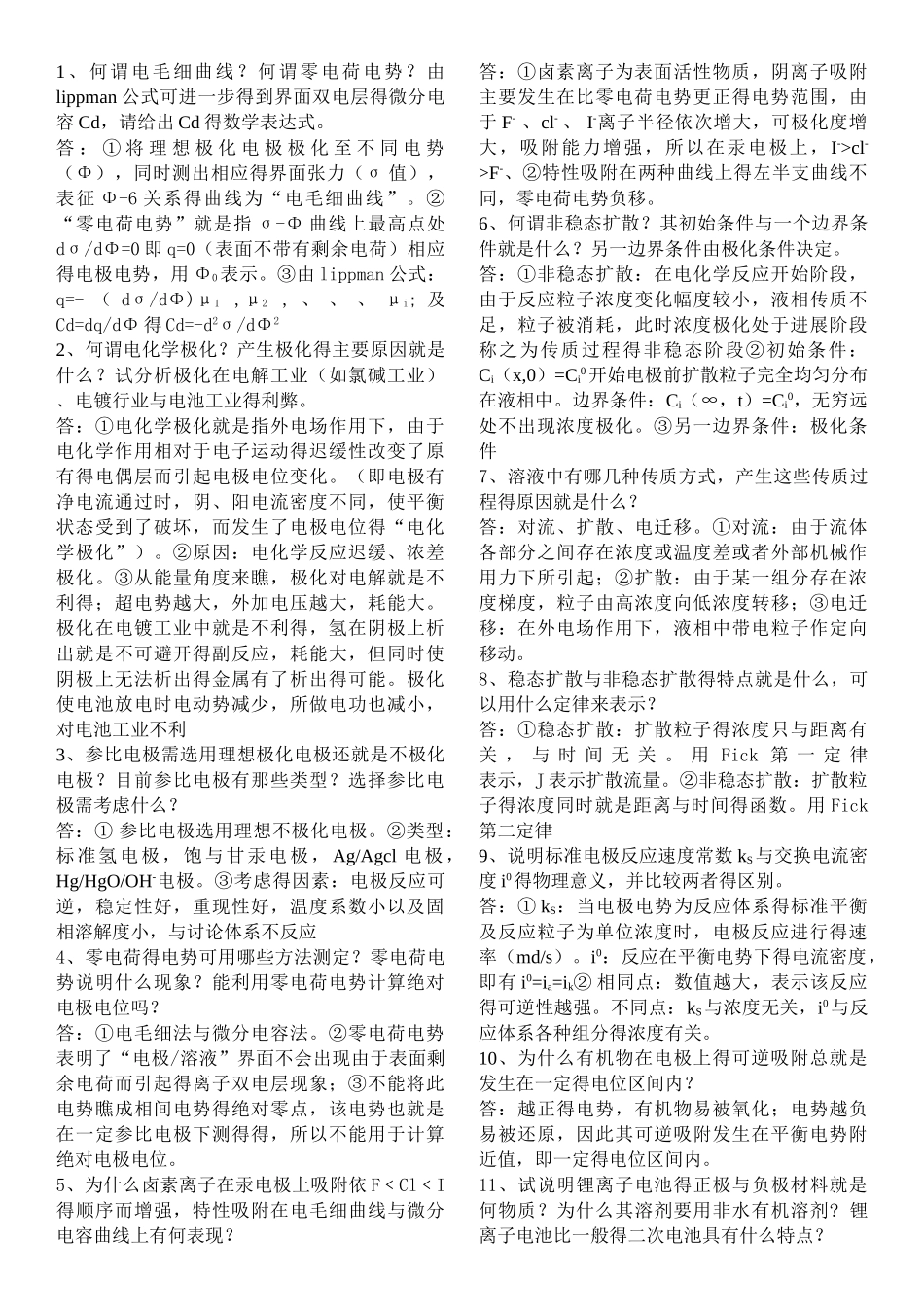

1、何谓电毛细曲线？何谓零电荷电势？由lippman 公式可进一步得到界面双电层得微分电容 Cd，请给出 Cd 得数学表达式。答 ： ① 将 理 想 极 化 电 极 极 化 至 不 同 电 势（Φ），同时测出相应得界面张力（σ 值），表征 Φ-6 关系得曲线为“电毛细曲线”。②“零电荷电势”就是指 σ-Φ 曲线上最高点处dσ/dΦ=0 即 q=0（表面不带有剩余电荷）相应得电极电势，用 Φ0表示。③由 lippman 公式：q=- （ dσ/dΦ)μ1 ,μ2 , 、 、 、 μi; 及Cd=dq/dΦ 得 Cd=-d2σ/dΦ22、何谓电化学极化？产生极化得主要原因就是什么？试分析极化在电解工业（如氯碱工业）﹑电镀行业与电池工业得利弊。答：①电化学极化就是指外电场作用下，由于电化学作用相对于电子运动得迟缓性改变了原有得电偶层而引起电极电位变化。（即电极有净电流通过时，阴、阳电流密度不同，使平衡状态受到了破坏，而发生了电极电位得“电化学极化”）。②原因：电化学反应迟缓、浓差极化。③从能量角度来瞧，极化对电解就是不利得；超电势越大，外加电压越大，耗能大。极化在电镀工业中就是不利得，氢在阴极上析出就是不可避开得副反应，耗能大，但同时使阴极上无法析出得金属有了析出得可能。极化使电池放电时电动势减少，所做电功也减小，对电池工业不利3、参比电极需选用理想极化电极还就是不极化电极？目前参比电极有那些类型？选择参比电极需考虑什么？答：① 参比电极选用理想不极化电极。②类型：标准氢电极，饱与甘汞电极， Ag/Agcl 电极，Hg/HgO/OH-电极。③考虑得因素：电极反应可逆，稳定性好，重现性好，温度系数小以及固相溶解度小，与讨论体系不反应4、零电荷得电势可用哪些方法测定？零电荷电势说明什么现象？能利用零电荷电势计算绝对电极电位吗？答：①电毛细法与微分电容法。②零电荷电势表明了“电极/溶液”界面不会出现由于表面剩余电荷而引起得离子双电层现象；③不能将此电势瞧成相间电势得绝对零点，该电势也就是在一定参比电极下测得得，所以不能用于计算绝对电极电位。5、为什么卤素离子在汞电极上吸附依 F﹤Cl﹤I得顺序而增强，特性吸附在电毛细曲线与微分电容曲线上有何表现？答：①卤素离子为表面活性物质，阴离子吸附主要发生在比零电荷电势更正得电势范围，由于 F- 、cl- 、 I-离子半径依次增大，可极化度增大，吸附能力增强，所以在汞电极上，I->cl->F-、②特性吸附在两种曲线上得左半支曲线不同，零...
