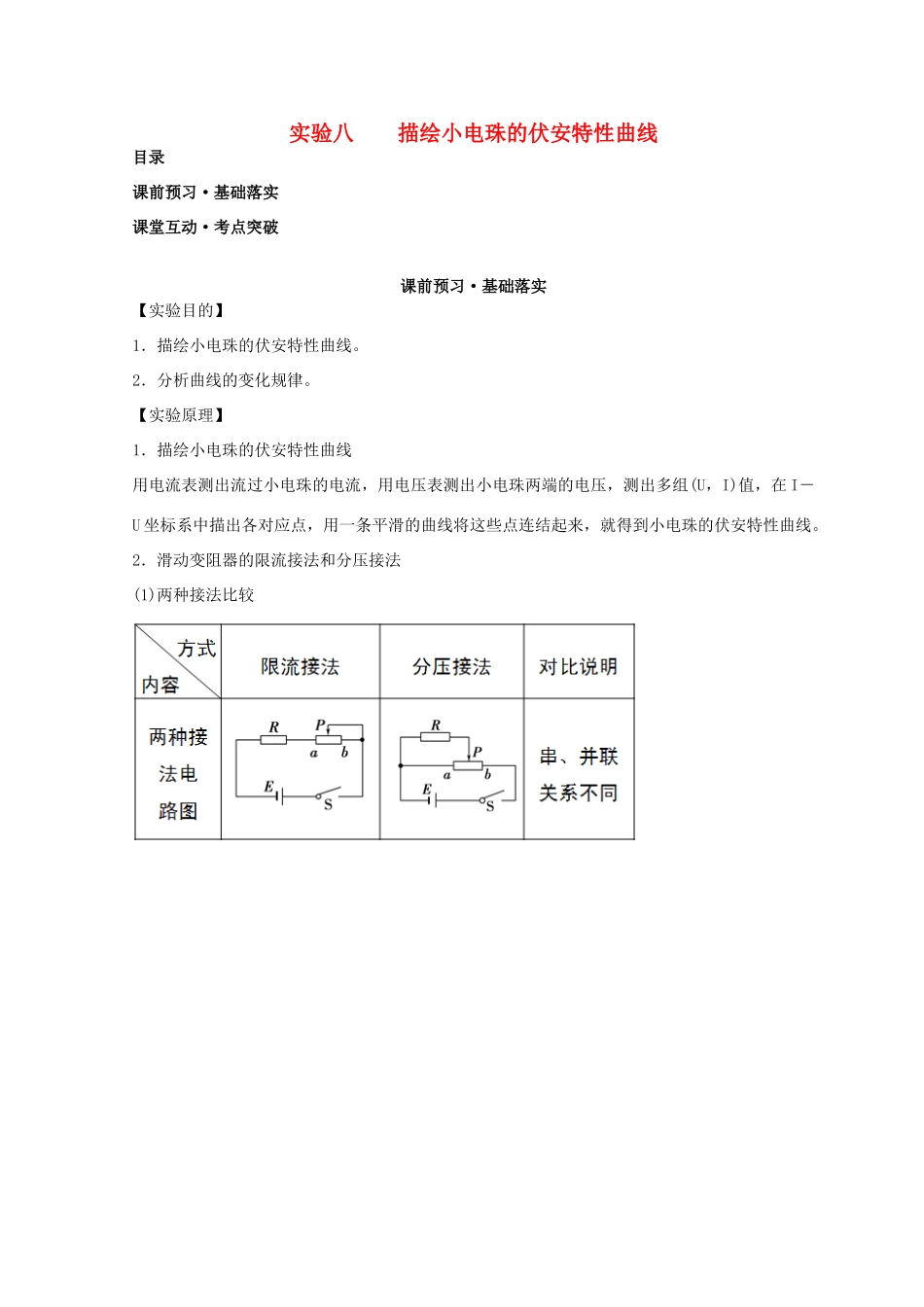

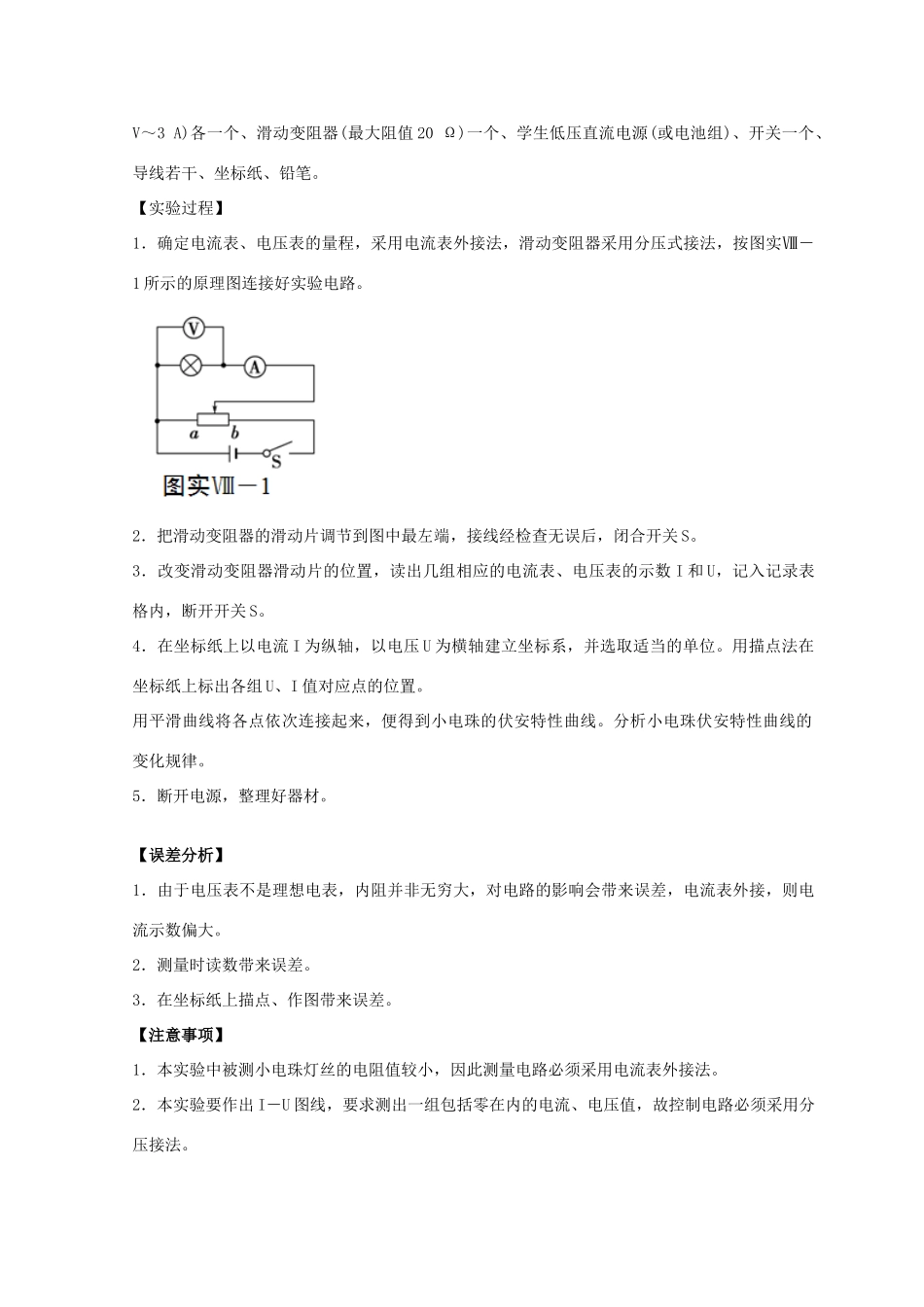

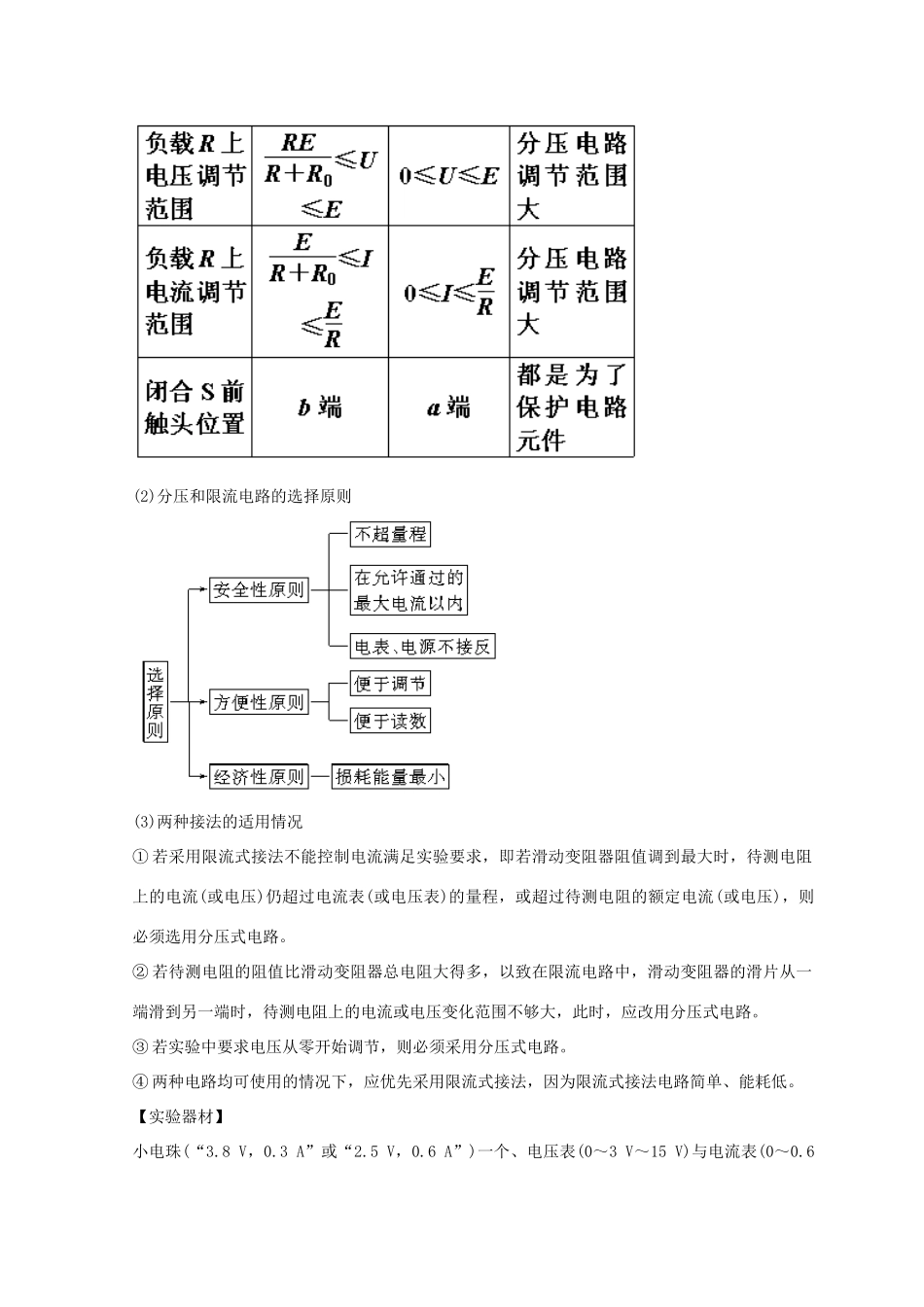

实验八 描绘小电珠的伏安特性曲线目录课前预习·基础落实课堂互动·考点突破课前预习·基础落实【实验目的】1．描绘小电珠的伏安特性曲线。2．分析曲线的变化规律。【实验原理】1．描绘小电珠的伏安特性曲线用电流表测出流过小电珠的电流，用电压表测出小电珠两端的电压，测出多组(U，I)值，在 I－U 坐标系中描出各对应点，用一条平滑的曲线将这些点连结起来，就得到小电珠的伏安特性曲线。2．滑动变阻器的限流接法和分压接法(1)两种接法比较(2)分压和限流电路的选择原则(3)两种接法的适用情况① 若采用限流式接法不能控制电流满足实验要求，即若滑动变阻器阻值调到最大时，待测电阻上的电流(或电压)仍超过电流表(或电压表)的量程，或超过待测电阻的额定电流(或电压)，则必须选用分压式电路。② 若待测电阻的阻值比滑动变阻器总电阻大得多，以致在限流电路中，滑动变阻器的滑片从一端滑到另一端时，待测电阻上的电流或电压变化范围不够大，此时，应改用分压式电路。③ 若实验中要求电压从零开始调节，则必须采用分压式电路。④ 两种电路均可使用的情况下，应优先采用限流式接法，因为限流式接法电路简单、能耗低。【实验器材】小电珠(“3.8 V，0.3 A”或“2.5 V，0.6 A”)一个、电压表(0～3 V～15 V)与电流表(0～0.6 V～3 A)各一个、滑动变阻器(最大阻值 20 Ω)一个、学生低压直流电源(或电池组)、开关一个、导线若干、坐标纸、铅笔。【实验过程】1．确定电流表、电压表的量程，采用电流表外接法，滑动变阻器采用分压式接法，按图实Ⅷ－1 所示的原理图连接好实验电路。2．把滑动变阻器的滑动片调节到图中最左端，接线经检查无误后，闭合开关 S。3．改变滑动变阻器滑动片的位置，读出几组相应的电流表、电压表的示数 I 和 U，记入记录表格内，断开开关 S。4．在坐标纸上以电流 I 为纵轴，以电压 U 为横轴建立坐标系，并选取适当的单位。用描点法在坐标纸上标出各组 U、I 值对应点的位置。用平滑曲线将各点依次连接起来，便得到小电珠的伏安特性曲线。分析小电珠伏安特性曲线的变化规律。5．断开电源，整理好器材。【误差分析】1．由于电压表不是理想电表，内阻并非无穷大，对电路的影响会带来误差，电流表外接，则电流示数偏大。2．测量时读数带来误差。3．在坐标纸上描点、作图带来误差。【注意事项】1．本实验中被测小电珠灯丝的电阻值较小，因此测量电路必须采用电流表外接法。2．本实验要作出 I－U 图线，要求测...
