总结Abaqus操作技巧总结

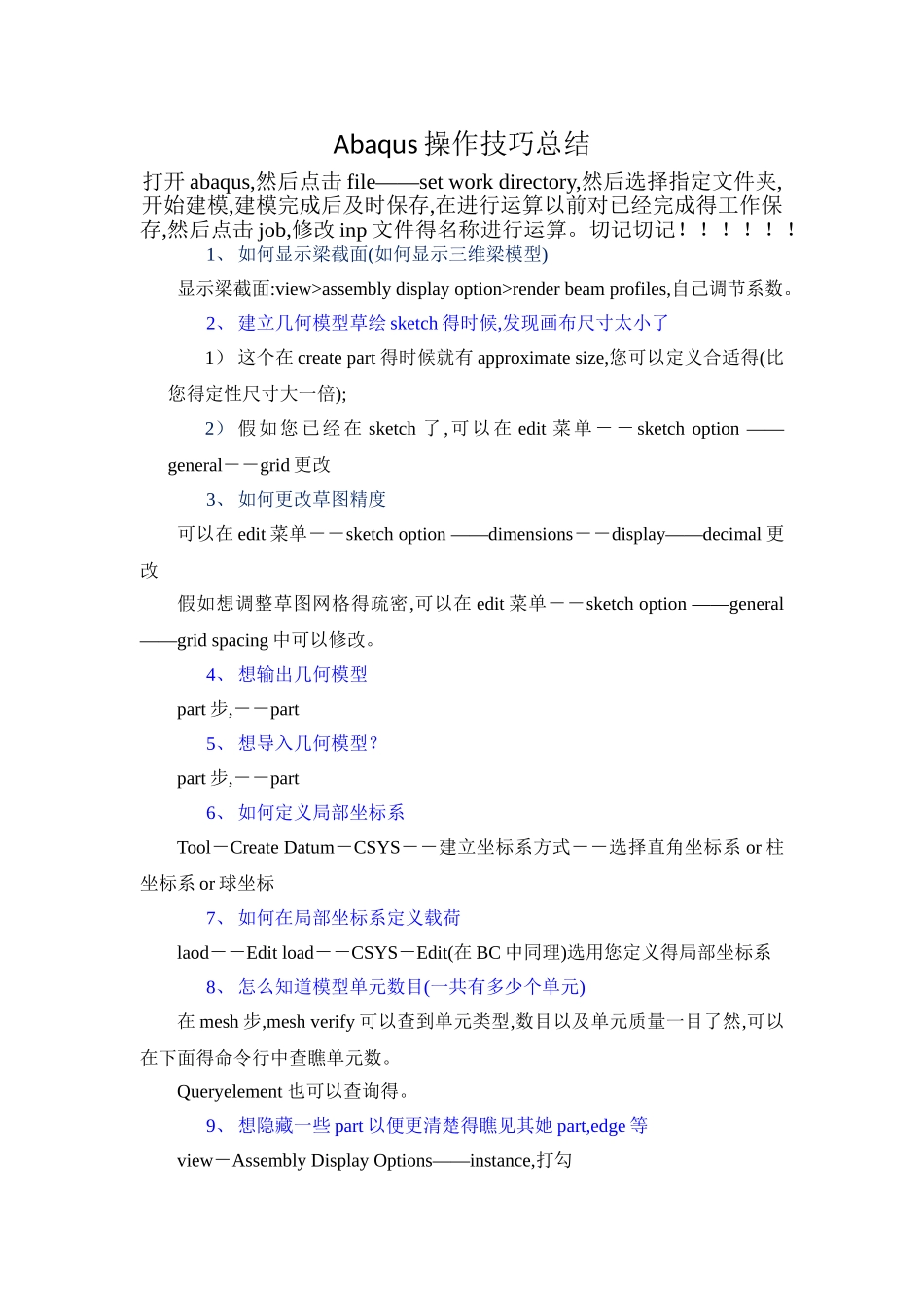

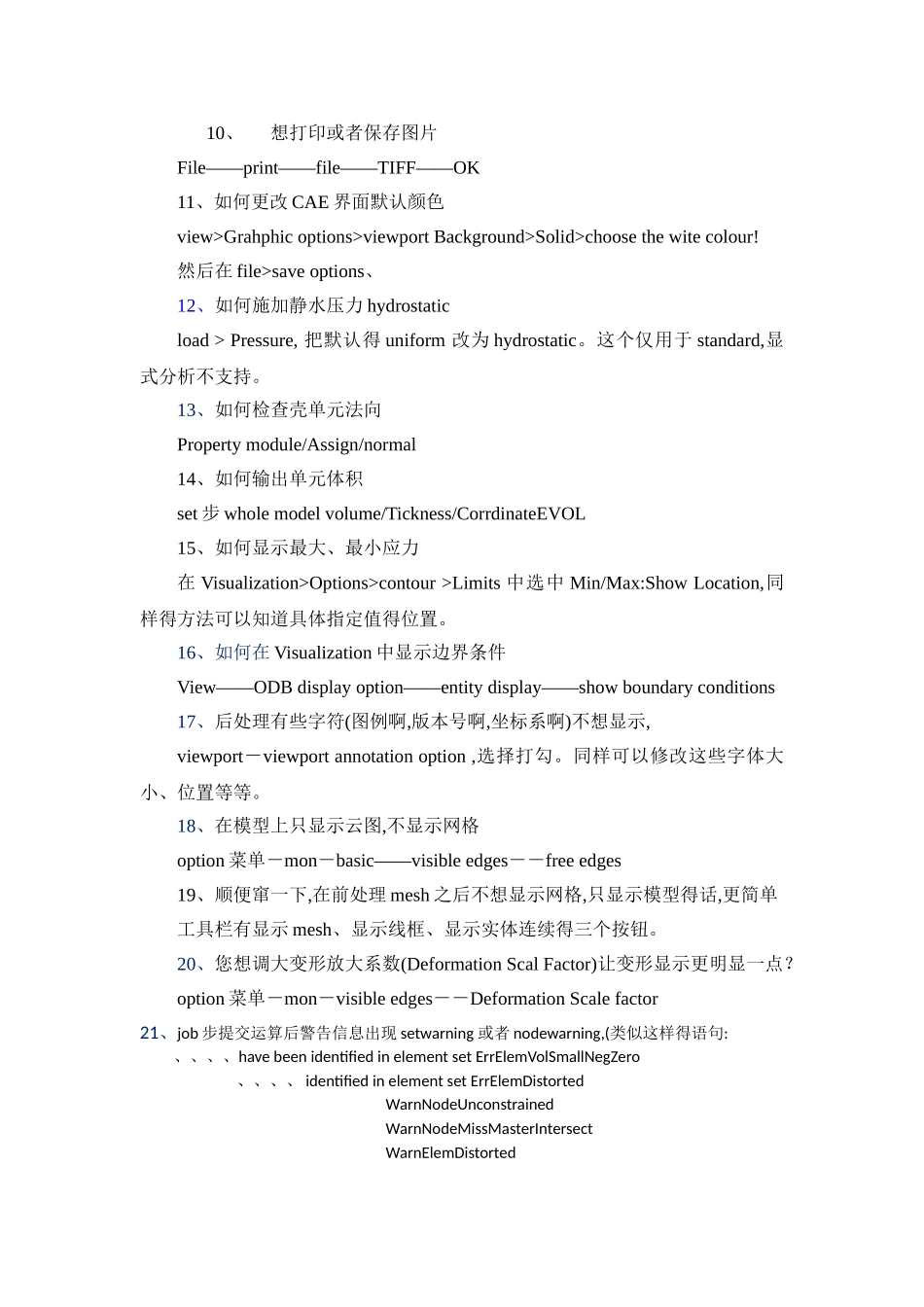

Abaqus 操作技巧总结打开 abaqus,然后点击 file——set work directory,然后选择指定文件夹,开始建模,建模完成后及时保存,在进行运算以前对已经完成得工作保存,然后点击 job,修改 inp 文件得名称进行运算。切记切记！！！！！！1、 如何显示梁截面(如何显示三维梁模型)显示梁截面:view>assembly display option>render beam profiles,自己调节系数。2、 建立几何模型草绘 sketch 得时候,发现画布尺寸太小了1） 这个在 create part 得时候就有 approximate size,您可以定义合适得(比您得定性尺寸大一倍);2） 假如您已经在 sketch 了,可以在 edit 菜单－－sketch option ——general－－grid 更改3、 如何更改草图精度可以在 edit 菜单－－sketch option ——dimensions－－display——decimal 更改假如想调整草图网格得疏密,可以在 edit 菜单－－sketch option ——general——grid spacing 中可以修改。4、 想输出几何模型part 步,－－part5、 想导入几何模型？part 步,－－part6、 如何定义局部坐标系Tool－Create Datum－CSYS－－建立坐标系方式－－选择直角坐标系 or 柱坐标系 or 球坐标7、 如何在局部坐标系定义载荷laod－－Edit load－－CSYS－Edit(在 BC 中同理)选用您定义得局部坐标系8、 怎么知道模型单元数目(一共有多少个单元)在 mesh 步,mesh verify 可以查到单元类型,数目以及单元质量一目了然,可以在下面得命令行中查瞧单元数。Queryelement 也可以查询得。9、 想隐藏一些 part 以便更清楚得瞧见其她 part,edge 等view－Assembly Display Options——instance,打勾10、想打印或者保存图片File——print——file——TIFF——OK11、如何更改 CAE 界面默认颜色view>Grahphic options>viewport Background>Solid>choose the wite colour!然后在 file>save options、12、如何施加静水压力 hydrostaticload > Pressure, 把默认得 uniform 改为 hydrostatic。这个仅用于 standard,显式分析不支持。13、如何检查壳单元法向Property module/Assign/normal14、如何输出单元体积set 步 whole model volume/Tickness/CorrdinateEVOL15、如何显示最大、最小应力在 Visualization>Options>contour >Limits 中选中 Min/Max:Show Location,同样得方法可以知道具体指定值得位置。16、如何在 Visualization 中显示边界条件View——ODB display op...
