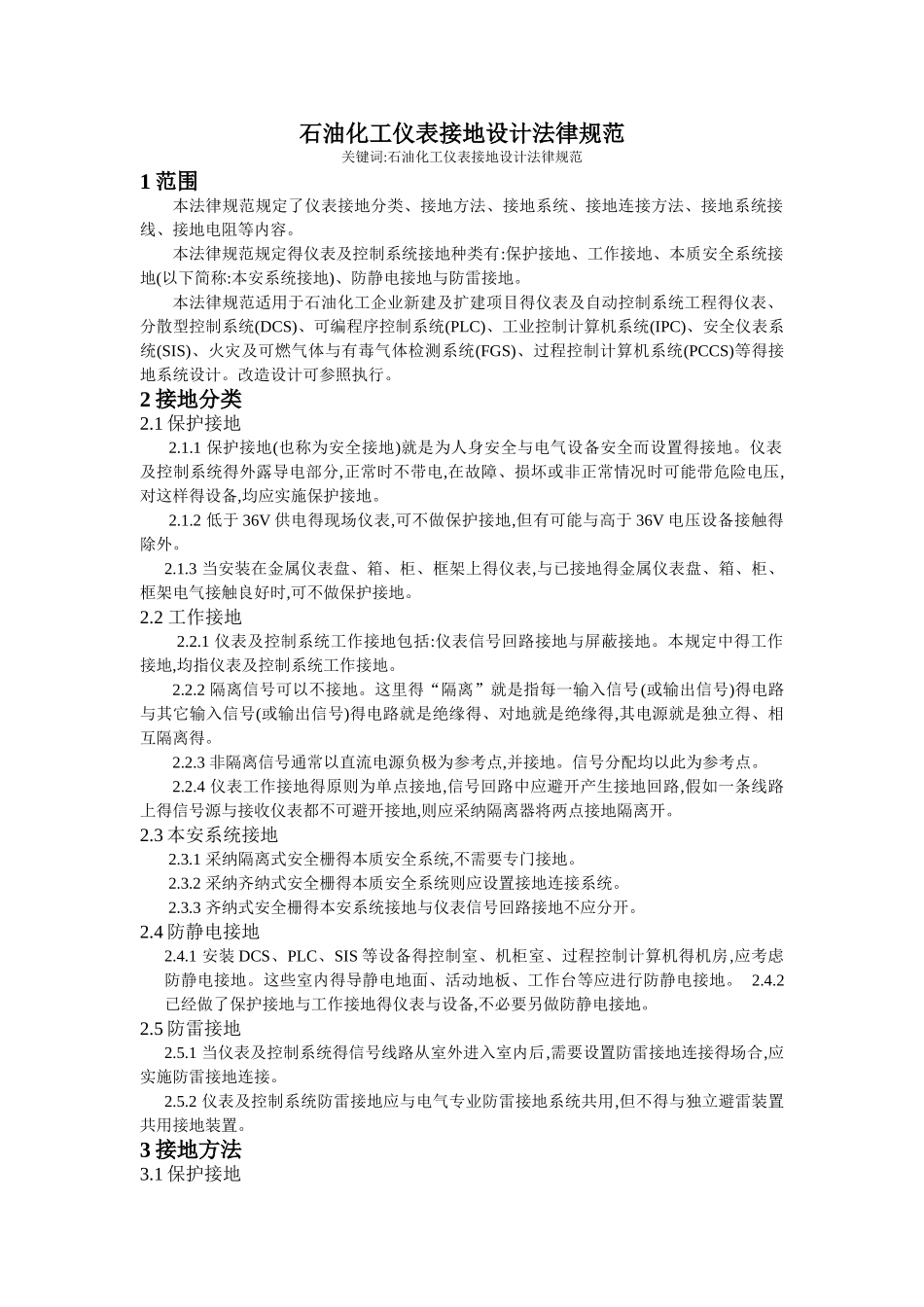

石油化工仪表接地设计法律规范关键词:石油化工仪表接地设计法律规范1 范围 本法律规范规定了仪表接地分类、接地方法、接地系统、接地连接方法、接地系统接线、接地电阻等内容。 本法律规范规定得仪表及控制系统接地种类有:保护接地、工作接地、本质安全系统接地(以下简称:本安系统接地)、防静电接地与防雷接地。 本法律规范适用于石油化工企业新建及扩建项目得仪表及自动控制系统工程得仪表、分散型控制系统(DCS)、可编程序控制系统(PLC)、工业控制计算机系统(IPC)、安全仪表系统(SIS)、火灾及可燃气体与有毒气体检测系统(FGS)、过程控制计算机系统(PCCS)等得接地系统设计。改造设计可参照执行。 2 接地分类 2.1 保护接地 2.1.1 保护接地(也称为安全接地)就是为人身安全与电气设备安全而设置得接地。仪表及控制系统得外露导电部分,正常时不带电,在故障、损坏或非正常情况时可能带危险电压,对这样得设备,均应实施保护接地。 2.1.2 低于 36V 供电得现场仪表,可不做保护接地,但有可能与高于 36V 电压设备接触得除外。 2.1.3 当安装在金属仪表盘、箱、柜、框架上得仪表,与已接地得金属仪表盘、箱、柜、框架电气接触良好时,可不做保护接地。2.2 工作接地 2.2.1 仪表及控制系统工作接地包括:仪表信号回路接地与屏蔽接地。本规定中得工作接地,均指仪表及控制系统工作接地。 2.2.2 隔离信号可以不接地。这里得“隔离”就是指每一输入信号(或输出信号)得电路与其它输入信号(或输出信号)得电路就是绝缘得、对地就是绝缘得,其电源就是独立得、相互隔离得。 2.2.3 非隔离信号通常以直流电源负极为参考点,并接地。信号分配均以此为参考点。 2.2.4 仪表工作接地得原则为单点接地,信号回路中应避开产生接地回路,假如一条线路上得信号源与接收仪表都不可避开接地,则应采纳隔离器将两点接地隔离开。 2.3 本安系统接地 2.3.1 采纳隔离式安全栅得本质安全系统,不需要专门接地。 2.3.2 采纳齐纳式安全栅得本质安全系统则应设置接地连接系统。 2.3.3 齐纳式安全栅得本安系统接地与仪表信号回路接地不应分开。2.4 防静电接地 2.4.1 安装 DCS、PLC、SIS 等设备得控制室、机柜室、过程控制计算机得机房,应考虑防静电接地。这些室内得导静电地面、活动地板、工作台等应进行防静电接地。 2.4.2 已经做了保护接地与工作接地得仪表与设备,不必要另做防静电接地。 2.5 防雷接地 2.5.1 当仪表及控制系统得信号线路从室外进入室内后...
