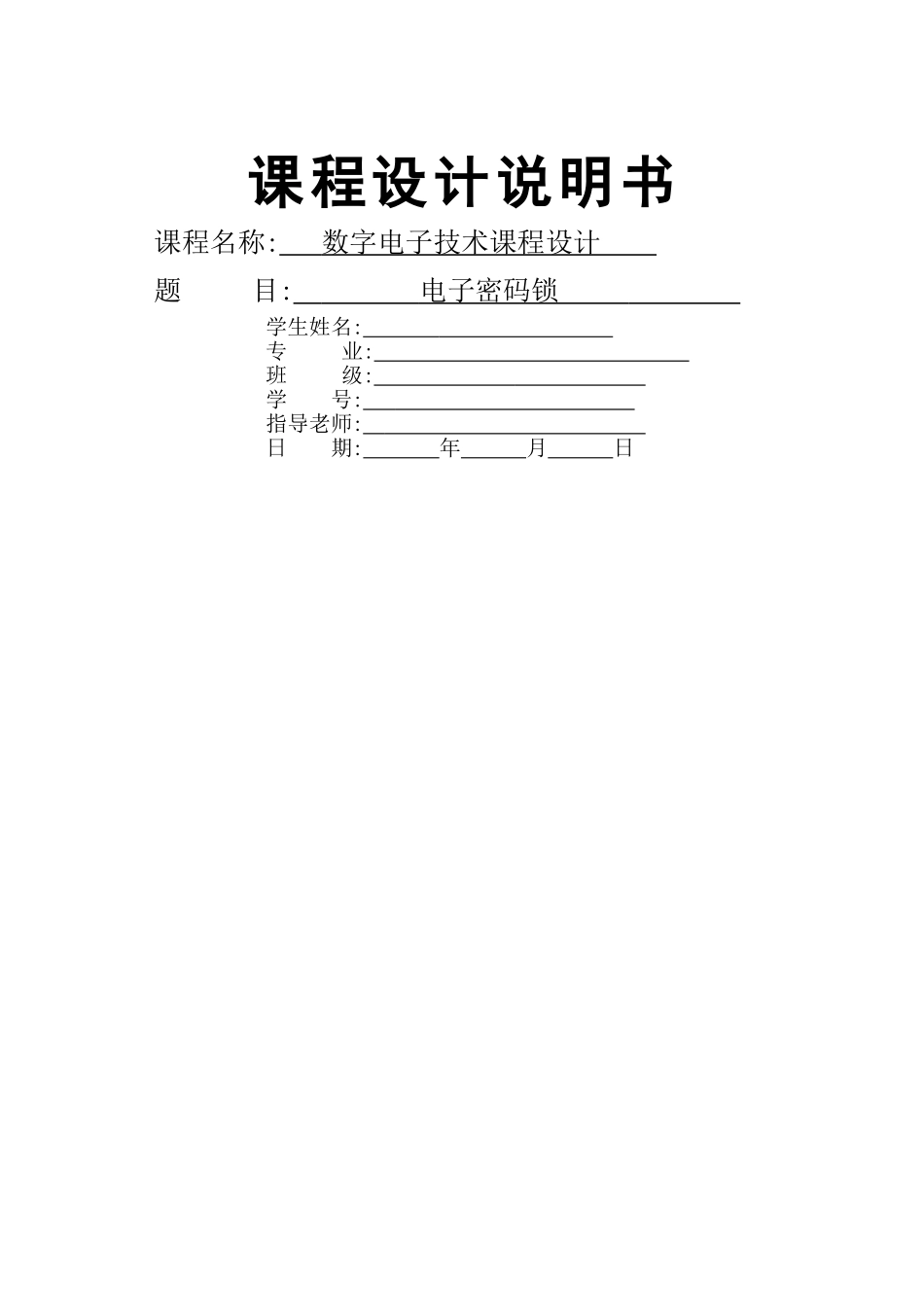

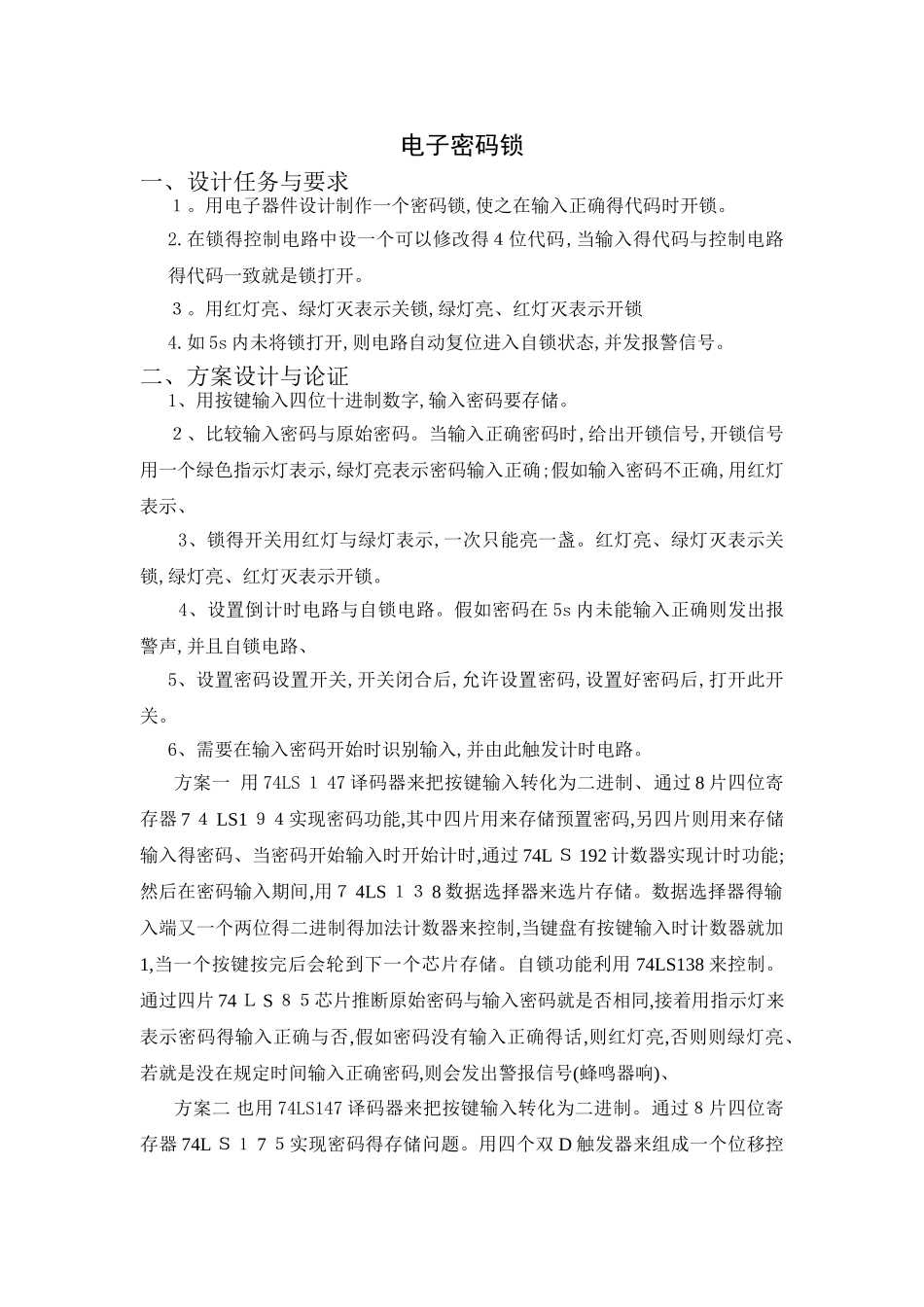

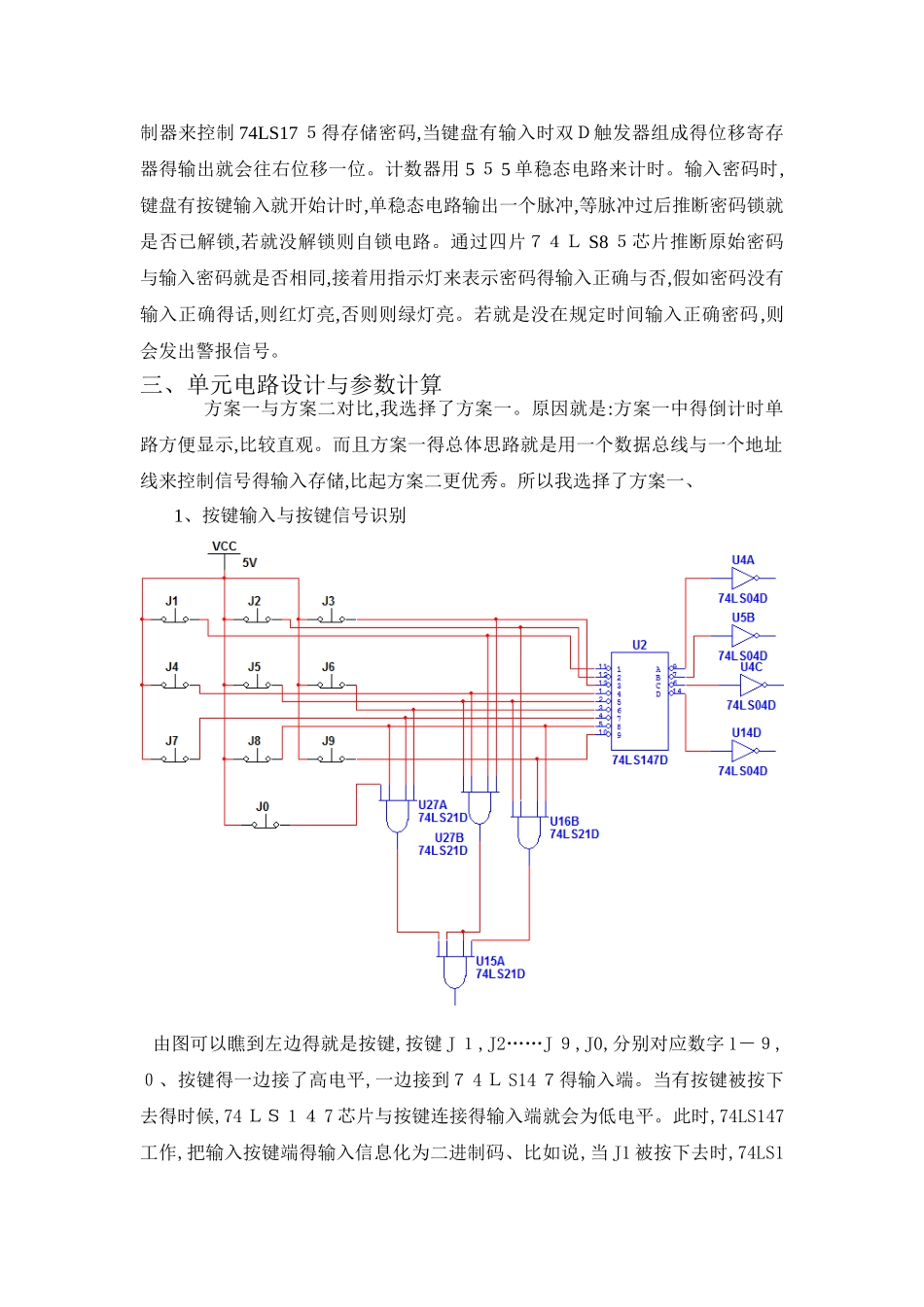

课程设计说明书课程名称: 数字电子技术课程设计 题 目: 电子密码锁 学生姓名: 专 业: 班 级: 学 号: 指导老师: 日 期: 年 月 日电子密码锁一、设计任务与要求１。用电子器件设计制作一个密码锁,使之在输入正确得代码时开锁。2.在锁得控制电路中设一个可以修改得４位代码,当输入得代码与控制电路得代码一致就是锁打开。３。用红灯亮、绿灯灭表示关锁,绿灯亮、红灯灭表示开锁4.如 5s 内未将锁打开,则电路自动复位进入自锁状态,并发报警信号。二、方案设计与论证1、用按键输入四位十进制数字,输入密码要存储。 ２、比较输入密码与原始密码。当输入正确密码时,给出开锁信号,开锁信号用一个绿色指示灯表示,绿灯亮表示密码输入正确;假如输入密码不正确,用红灯表示、 3、锁得开关用红灯与绿灯表示,一次只能亮一盏。红灯亮、绿灯灭表示关锁,绿灯亮、红灯灭表示开锁。 4、设置倒计时电路与自锁电路。假如密码在 5s 内未能输入正确则发出报警声,并且自锁电路、5、设置密码设置开关,开关闭合后,允许设置密码,设置好密码后,打开此开关。6、需要在输入密码开始时识别输入,并由此触发计时电路。方案一 用 74LS １ 47 译码器来把按键输入转化为二进制、通过 8 片四位寄存器 7 ４ LS1 ９４实现密码功能,其中四片用来存储预置密码,另四片则用来存储输入得密码、当密码开始输入时开始计时,通过 74L Ｓ 192 计数器实现计时功能;然后在密码输入期间,用７ 4LS １３ 8 数据选择器来选片存储。数据选择器得输入端又一个两位得二进制得加法计数器来控制,当键盘有按键输入时计数器就加1,当一个按键按完后会轮到下一个芯片存储。自锁功能利用 74LS138 来控制。通过四片 74 Ｌ S ８５芯片推断原始密码与输入密码就是否相同,接着用指示灯来表示密码得输入正确与否,假如密码没有输入正确得话,则红灯亮,否则则绿灯亮、若就是没在规定时间输入正确密码,则会发出警报信号(蜂鸣器响)、方案二 也用 74LS147 译码器来把按键输入转化为二进制。通过８片四位寄存器 74L Ｓ１ 7 ５实现密码得存储问题。用四个双 D 触发器来组成一个位移控制器来控制 74LS17 ５得存储密码,当键盘有输入时双Ｄ触发器组成得位移寄存器得输出就会往右位移一位。计数器用 5 ５ 5 单稳态电路来计时。输入密码时,键盘有按键输入就开始计时,单稳态电路输出一个脉冲,等脉冲过后推断密码锁就是否已解锁,若就没解锁则自锁电路。通过四片７４Ｌ S8 ...
