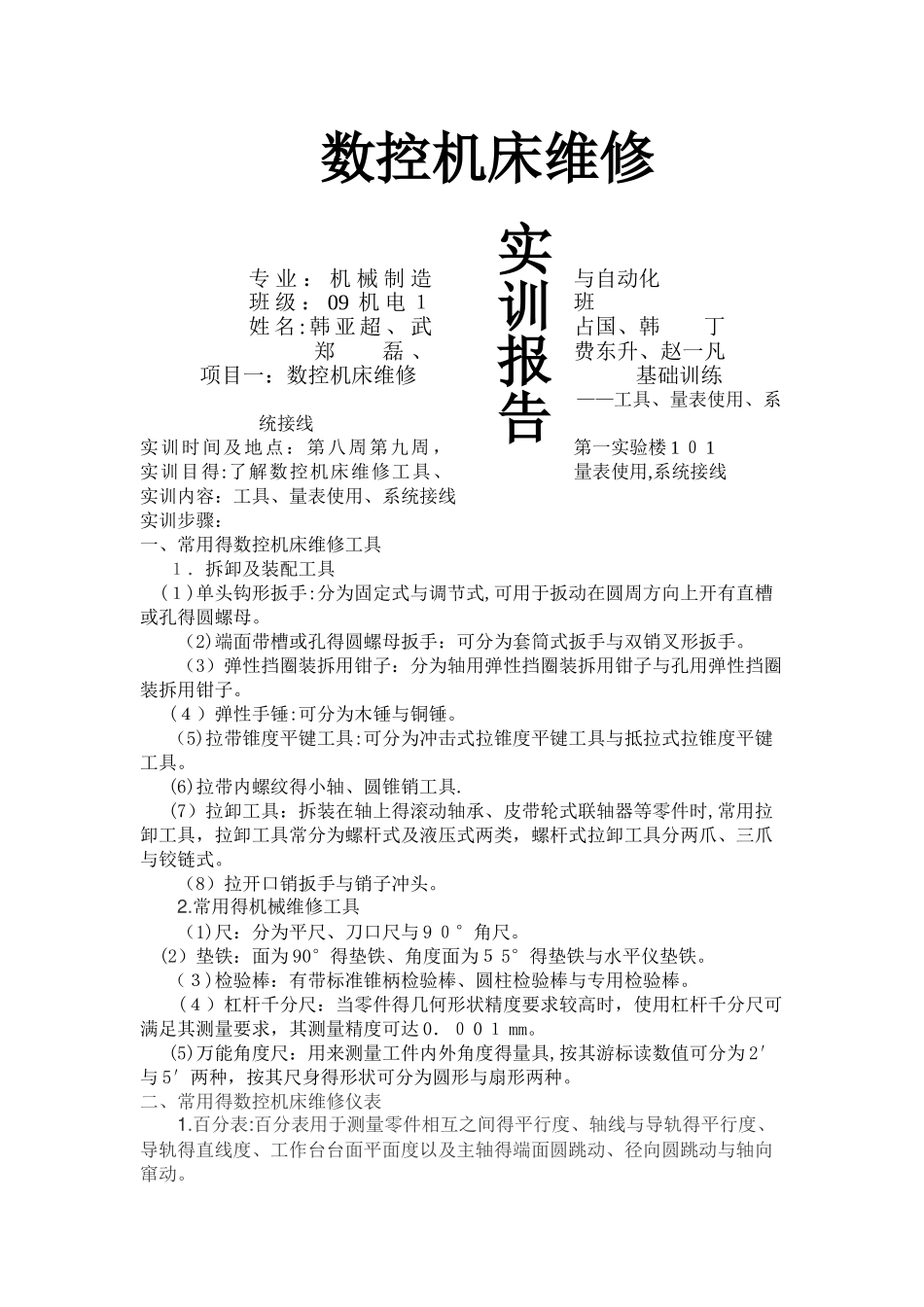

数控机床维修实训报告

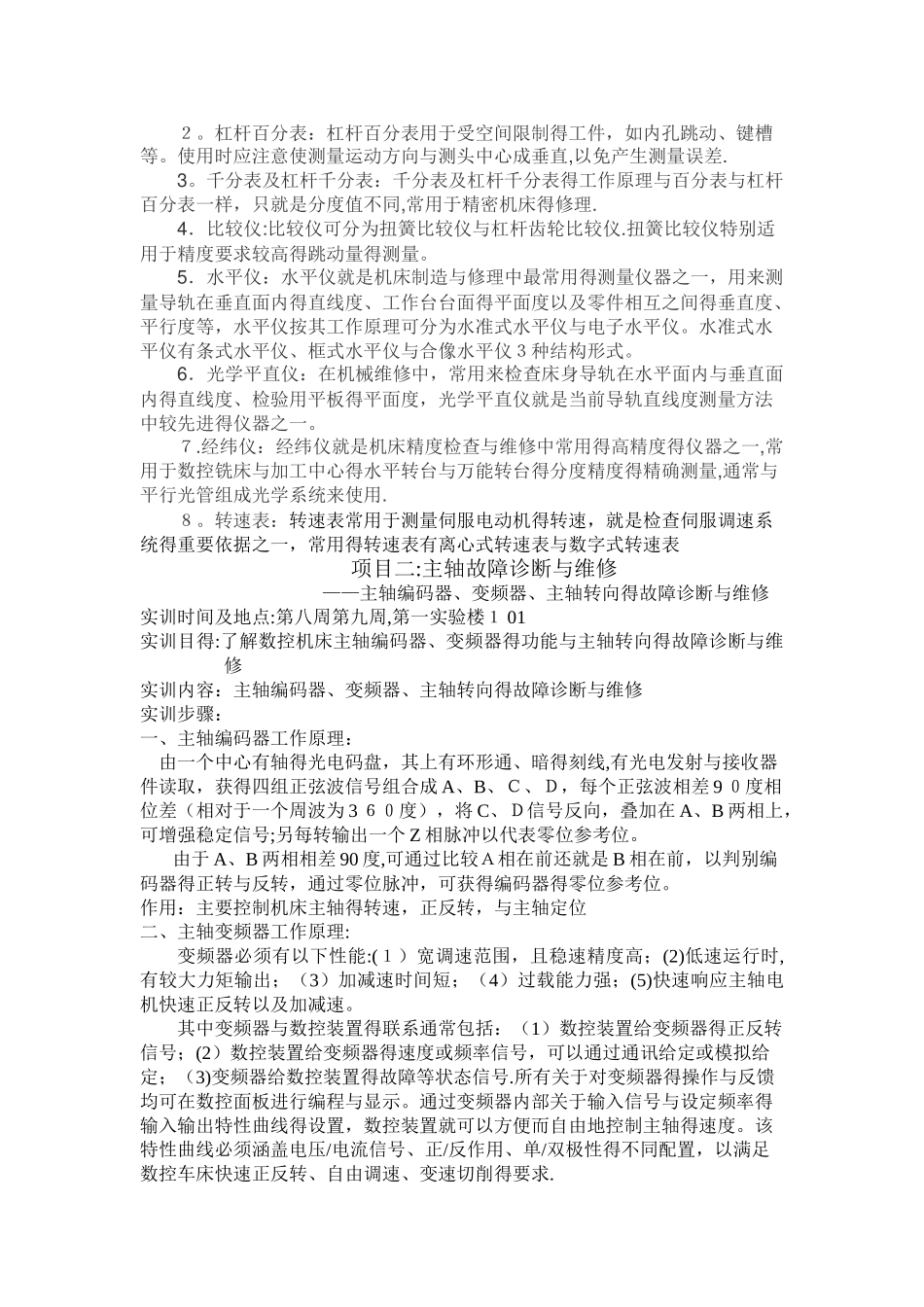

数控机床维修专 业 ： 机 械 制 造与自动化班 级 ： 09 机 电 １班姓 名 : 韩 亚 超 、 武占国、韩 丁郑 磊 、费东升、赵一凡项目一：数控机床维修基础训练 ——工具、量表使用、系统接线实训时间及地点：第八周第九周 ，第一实验楼 1 ０ 1实训目得:了解数控机床维修工具、量表使用,系统接线实训内容：工具、量表使用、系统接线实训步骤：一、常用得数控机床维修工具 １．拆卸及装配工具 (１)单头钩形扳手:分为固定式与调节式,可用于扳动在圆周方向上开有直槽或孔得圆螺母。 （2)端面带槽或孔得圆螺母扳手：可分为套筒式扳手与双销叉形扳手。 （3）弹性挡圈装拆用钳子：分为轴用弹性挡圈装拆用钳子与孔用弹性挡圈装拆用钳子。 (４）弹性手锤:可分为木锤与铜锤。 （5)拉带锥度平键工具:可分为冲击式拉锥度平键工具与抵拉式拉锥度平键工具。 (6)拉带内螺纹得小轴、圆锥销工具. (7）拉卸工具：拆装在轴上得滚动轴承、皮带轮式联轴器等零件时,常用拉卸工具，拉卸工具常分为螺杆式及液压式两类，螺杆式拉卸工具分两爪、三爪与铰链式。 （8）拉开口销扳手与销子冲头。 2.常用得机械维修工具 （1)尺：分为平尺、刀口尺与 9 ０°角尺。 (2）垫铁：面为 90°得垫铁、角度面为５ 5°得垫铁与水平仪垫铁。 （３)检验棒：有带标准锥柄检验棒、圆柱检验棒与专用检验棒。 (４）杠杆千分尺：当零件得几何形状精度要求较高时，使用杠杆千分尺可满足其测量要求，其测量精度可达 0．０ 0 １ mm。 (5)万能角度尺：用来测量工件内外角度得量具,按其游标读数值可分为 2′与 5′两种，按其尺身得形状可分为圆形与扇形两种。二、常用得数控机床维修仪表1.百分表:百分表用于测量零件相互之间得平行度、轴线与导轨得平行度、导轨得直线度、工作台台面平面度以及主轴得端面圆跳动、径向圆跳动与轴向窜动。实训报告２。杠杆百分表：杠杆百分表用于受空间限制得工件，如内孔跳动、键槽等。使用时应注意使测量运动方向与测头中心成垂直,以免产生测量误差.3。千分表及杠杆千分表：千分表及杠杆千分表得工作原理与百分表与杠杆百分表一样，只就是分度值不同,常用于精密机床得修理.4．比较仪:比较仪可分为扭簧比较仪与杠杆齿轮比较仪.扭簧比较仪特别适用于精度要求较高得跳动量得测量。5．水平仪：水平仪就是机床制造与修理中最常用得测量仪器之一，用来测量导轨在垂直面内得直线度、工作台台面得平面度以及零件相互之间得垂直...
