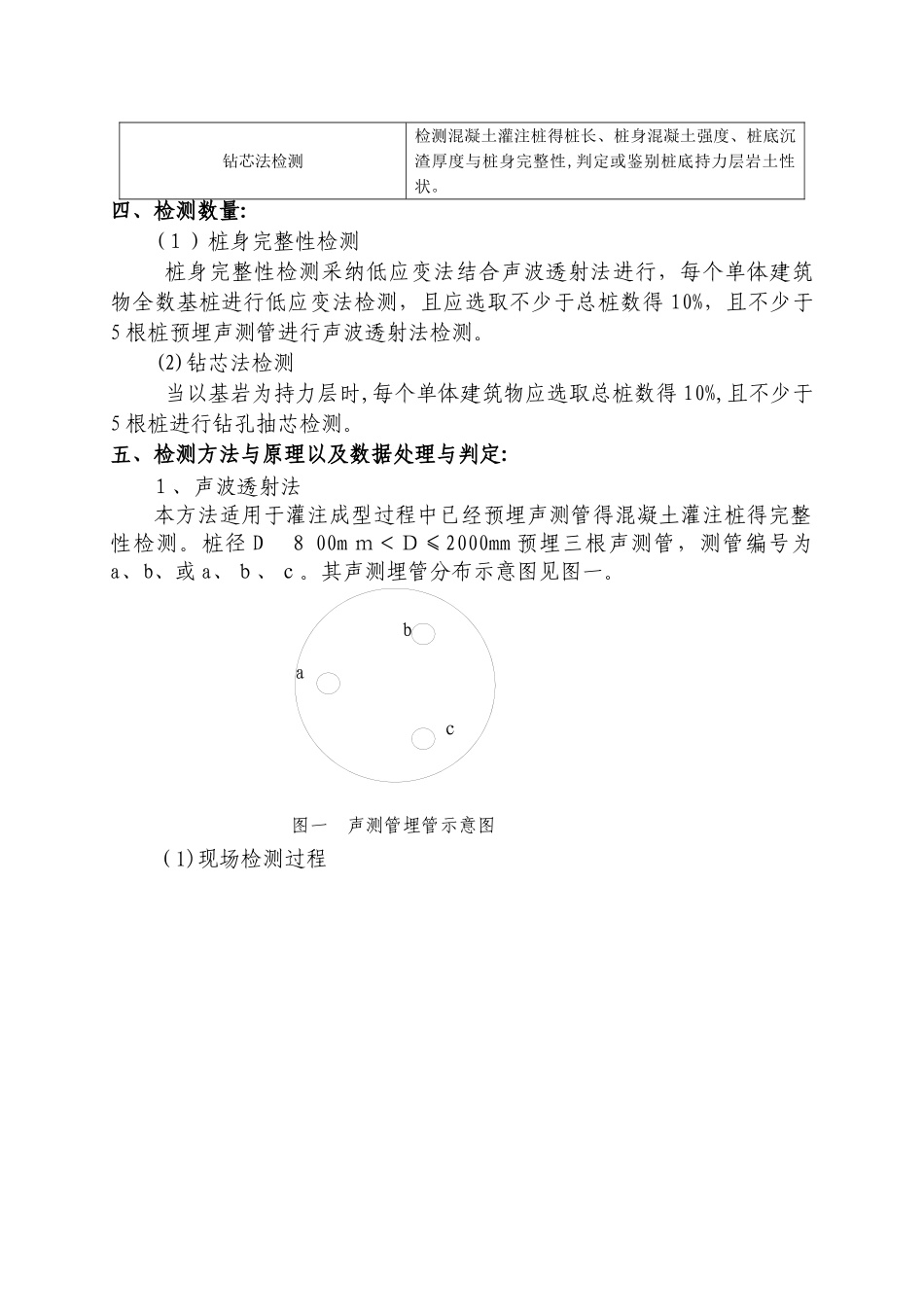

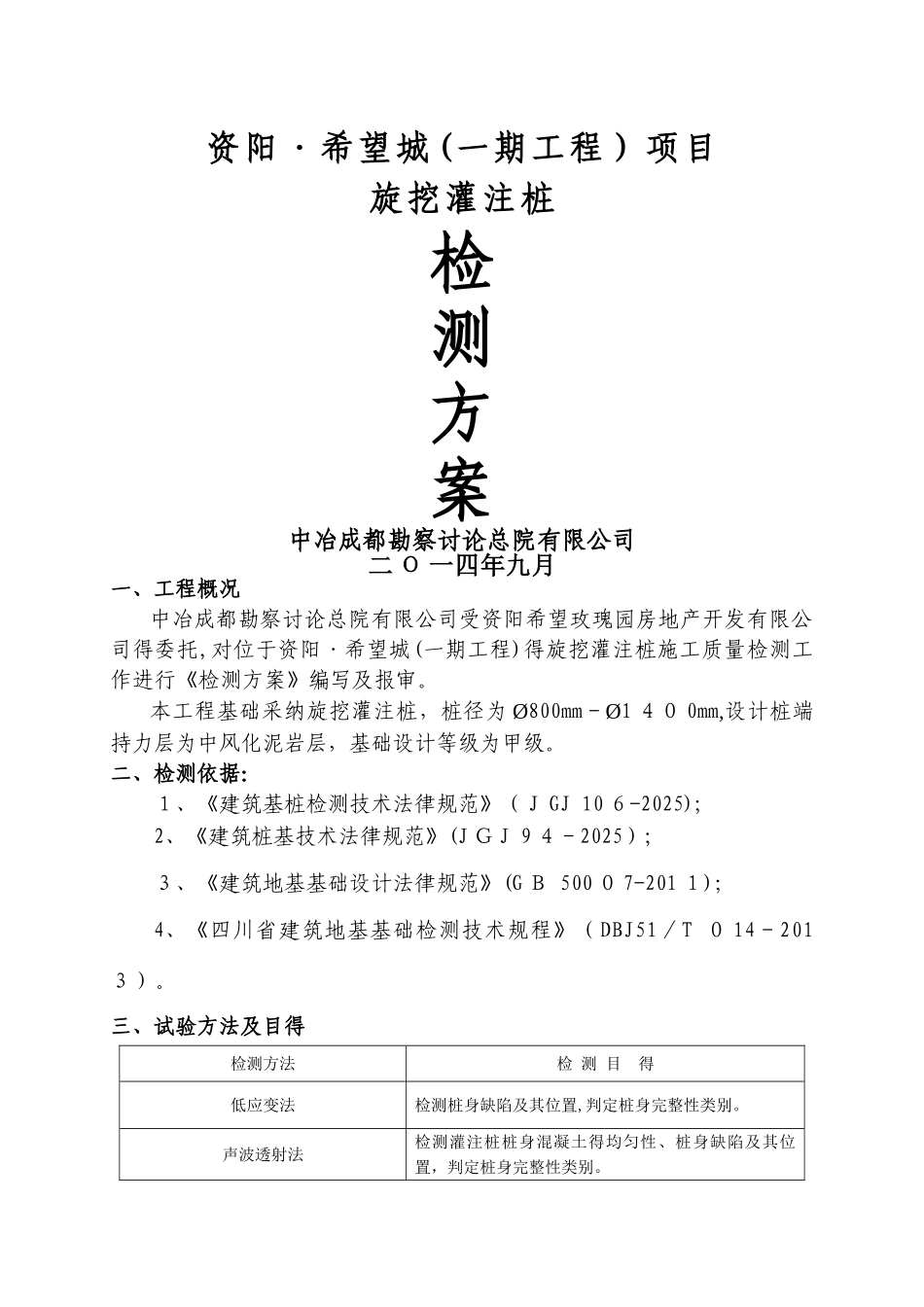

资阳·希望城(一期工程）项目旋挖灌注桩检测方案中冶成都勘察讨论总院有限公司二 Ο 一四年九月一、工程概况中冶成都勘察讨论总院有限公司受资阳希望玫瑰园房地产开发有限公司得委托,对位于资阳·希望城(一期工程)得旋挖灌注桩施工质量检测工作进行《检测方案》编写及报审。本工程基础采纳旋挖灌注桩，桩径为 Ø800mm－Ø1 ４０ 0mm,设计桩端持力层为中风化泥岩层，基础设计等级为甲级。二、检测依据：１、《建筑基桩检测技术法律规范》（Ｊ GJ 10 ６-2025);2、《建筑桩基技术法律规范》(J Ｇ J 9 ４－2025）;３、《建筑地基基础设计法律规范》(G Ｂ 500 ０ 7-201 １)；4、《四川省建筑地基基础检测技术规程》（DBJ51／T ０ 14－201３）。三、试验方法及目得检测方法检 测 目 得低应变法检测桩身缺陷及其位置,判定桩身完整性类别。声波透射法检测灌注桩桩身混凝土得均匀性、桩身缺陷及其位置，判定桩身完整性类别。钻芯法检测检测混凝土灌注桩得桩长、桩身混凝土强度、桩底沉渣厚度与桩身完整性,判定或鉴别桩底持力层岩土性状。四、检测数量:(１）桩身完整性检测桩身完整性检测采纳低应变法结合声波透射法进行，每个单体建筑物全数基桩进行低应变法检测，且应选取不少于总桩数得 10%，且不少于5 根桩预埋声测管进行声波透射法检测。(2)钻芯法检测当以基岩为持力层时,每个单体建筑物应选取总桩数得 10%,且不少于5 根桩进行钻孔抽芯检测。五、检测方法与原理以及数据处理与判定:１、声波透射法本方法适用于灌注成型过程中已经预埋声测管得混凝土灌注桩得完整性检测。桩径 D ８ 00m ｍ＜Ｄ≤2000mm 预埋三根声测管，测管编号为a、b、或 a、ｂ、ｃ。其声测埋管分布示意图见图一。（1)现场检测过程abc 图一 声测管埋管示意图把声波检测仪安放在所检测桩得附近,接通电源,调好仪器,将发射与接收换能器扶正后，带电缆分别放入每组得两根检测管内,保持两换能器相对累计高差小于 2cm 并同步升降,从桩顶开始每隔 2 ５ｃｍ检测一点,直到桩底，如此从仪器上读得并记录原始声时ｔｉ (μs)与波幅 Ai(dB)数据。每组测试完后,随机重复抽测 15%得点，相对标准差不应大于 5%；波幅相对标准差不应大于 1 ０%。发现异常得部位应重复加密点距检测,其检测示意如图二所示。 测量相对标准差公式为:式中：σ`A——声时相对标准差;σ`ｔ——波幅相对标准差;tI——第 i 个检测点声时原始测试值（μs）;AI——第 i 个检测点波...
