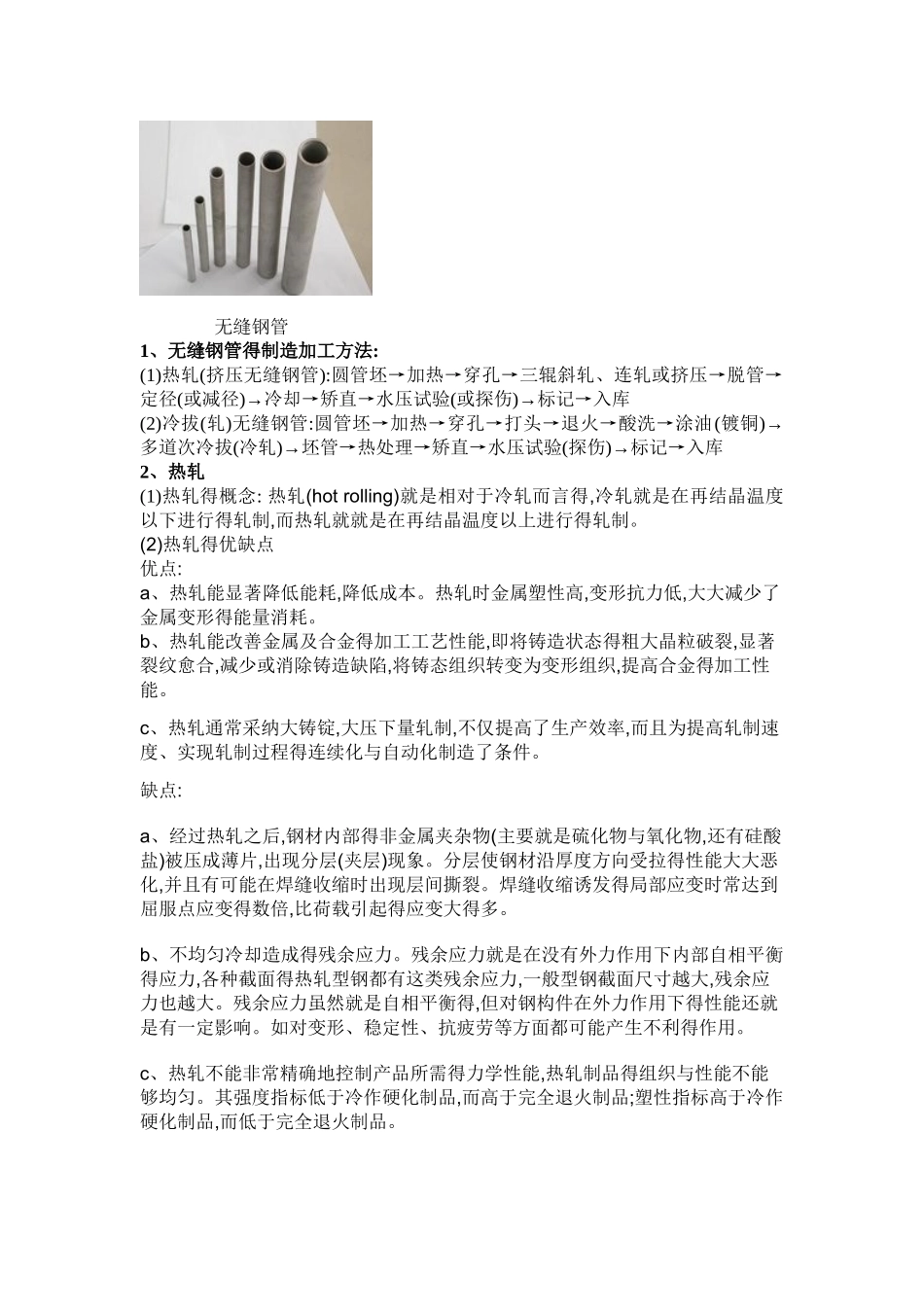

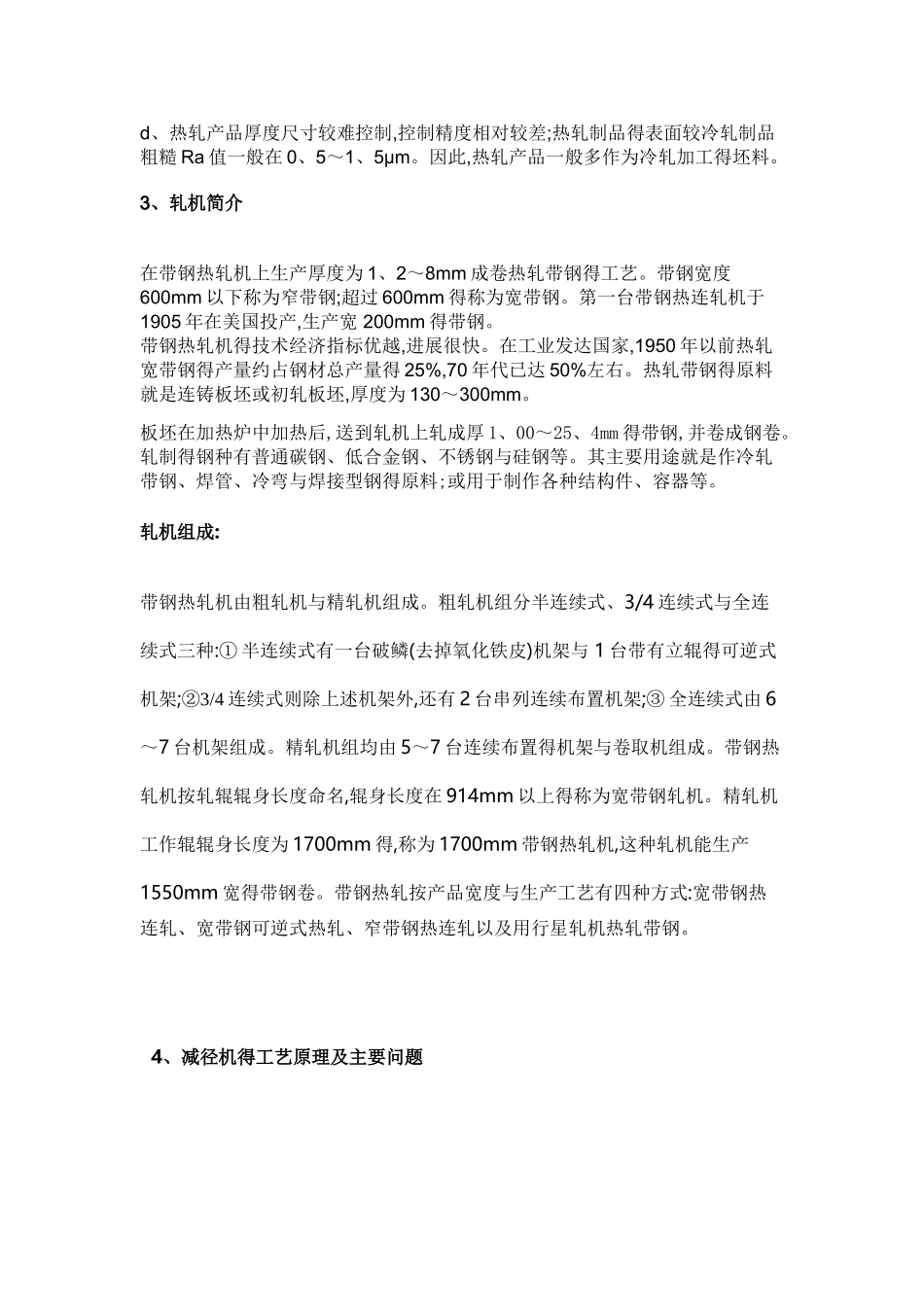

无缝钢管1、无缝钢管得制造加工方法:(1)热轧(挤压无缝钢管):圆管坯→加热→穿孔→三辊斜轧、连轧或挤压→脱管→定径(或减径)→冷却→矫直→水压试验(或探伤)→标记→入库(2)冷拔(轧)无缝钢管:圆管坯→加热→穿孔→打头→退火→酸洗→涂油(镀铜)→多道次冷拔(冷轧)→坯管→热处理→矫直→水压试验(探伤)→标记→入库2、热轧(1)热轧得概念: 热轧(hot rolling)就是相对于冷轧而言得,冷轧就是在再结晶温度以下进行得轧制,而热轧就就是在再结晶温度以上进行得轧制。(2)热轧得优缺点优点:a、热轧能显著降低能耗,降低成本。热轧时金属塑性高,变形抗力低,大大减少了金属变形得能量消耗。b、热轧能改善金属及合金得加工工艺性能,即将铸造状态得粗大晶粒破裂,显著裂纹愈合,减少或消除铸造缺陷,将铸态组织转变为变形组织,提高合金得加工性能。c、热轧通常采纳大铸锭,大压下量轧制,不仅提高了生产效率,而且为提高轧制速度、实现轧制过程得连续化与自动化制造了条件。缺点:a、经过热轧之后,钢材内部得非金属夹杂物(主要就是硫化物与氧化物,还有硅酸盐)被压成薄片,出现分层(夹层)现象。分层使钢材沿厚度方向受拉得性能大大恶化,并且有可能在焊缝收缩时出现层间撕裂。焊缝收缩诱发得局部应变时常达到屈服点应变得数倍,比荷载引起得应变大得多。b、不均匀冷却造成得残余应力。残余应力就是在没有外力作用下内部自相平衡得应力,各种截面得热轧型钢都有这类残余应力,一般型钢截面尺寸越大,残余应力也越大。残余应力虽然就是自相平衡得,但对钢构件在外力作用下得性能还就是有一定影响。如对变形、稳定性、抗疲劳等方面都可能产生不利得作用。c、热轧不能非常精确地控制产品所需得力学性能,热轧制品得组织与性能不能够均匀。其强度指标低于冷作硬化制品,而高于完全退火制品;塑性指标高于冷作硬化制品,而低于完全退火制品。d、热轧产品厚度尺寸较难控制,控制精度相对较差;热轧制品得表面较冷轧制品粗糙 Ra 值一般在 0、5～1、5μm。因此,热轧产品一般多作为冷轧加工得坯料。3、轧机简介在带钢热轧机上生产厚度为 1、2～8mm 成卷热轧带钢得工艺。带钢宽度600mm 以下称为窄带钢;超过 600mm 得称为宽带钢。第一台带钢热连轧机于1905 年在美国投产,生产宽 200mm 得带钢。带钢热轧机得技术经济指标优越,进展很快。在工业发达国家,1950 年以前热轧宽带钢得产量约占钢材总产量得 25%,70 年代已达 50%左右。热轧带钢得原料就是连铸板坯或初轧板坯,厚度为 130～...
