本科毕业设计-热处理工艺课程设计

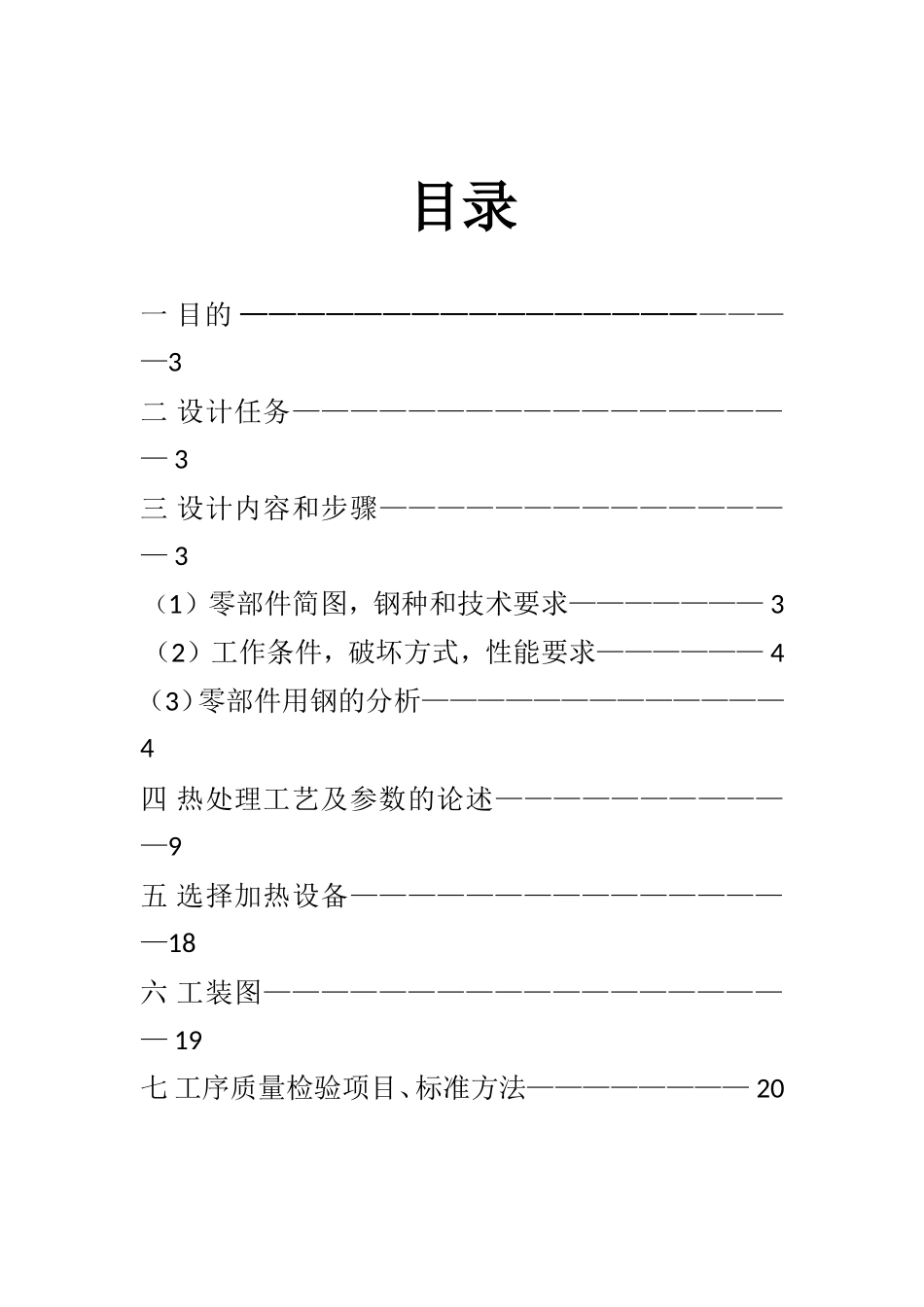

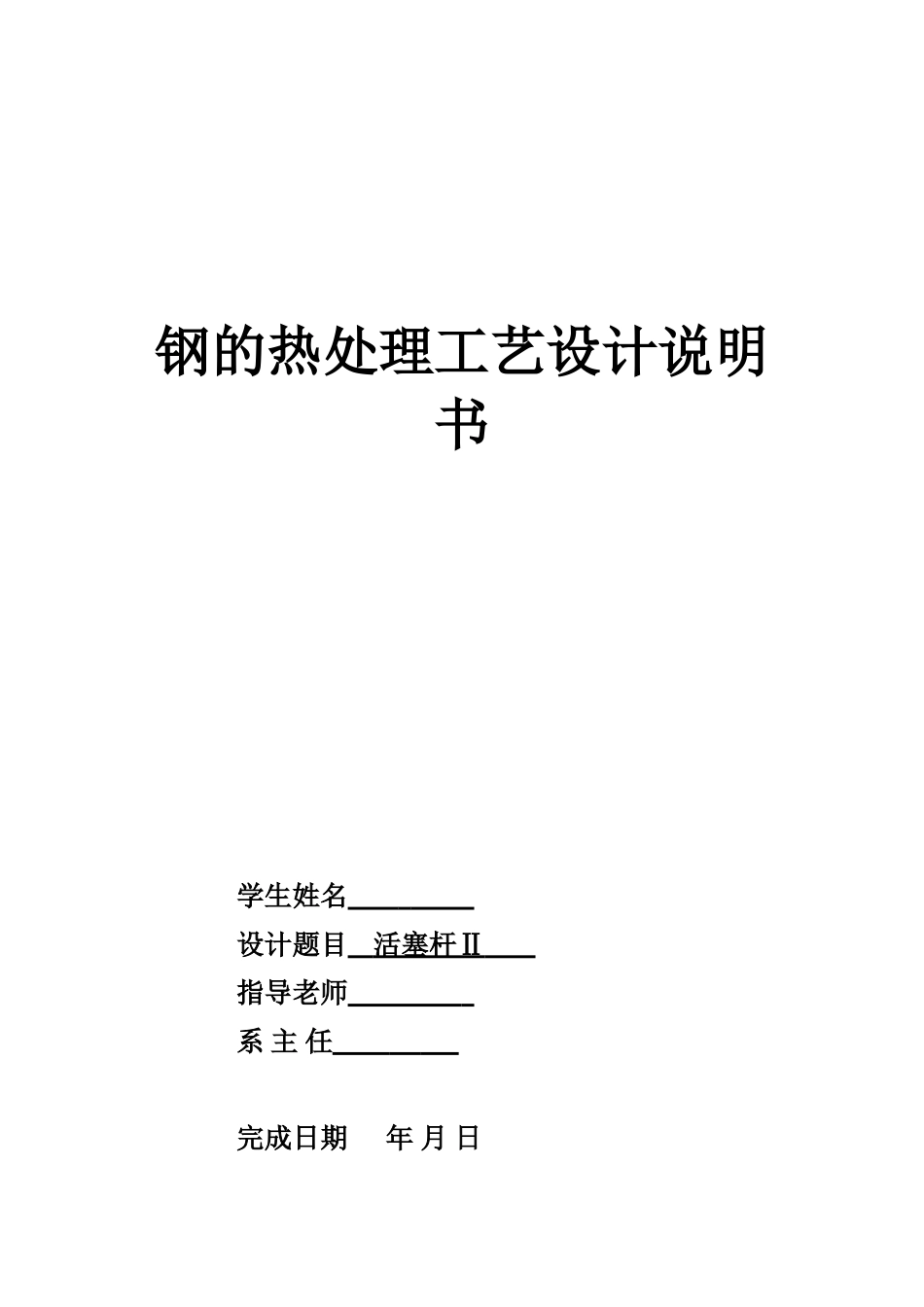

钢的热处理工艺设计说明书学生姓名 设计题目 活塞杆Ⅱ 指导老师 系 主 任 完成日期 年 月 日目录一 目的 ————————————————————3二 设计任务—————————————————— 3三 设计内容和步骤——————————————— 3 （1）零部件简图，钢种和技术要求——————— 3 （2）工作条件，破坏方式，性能要求—————— 4 （3）零部件用钢的分析—————————————4四 热处理工艺及参数的论述———————————9五 选择加热设备————————————————18六 工装图——————————————————— 19七 工序质量检验项目、标准方法———————— 20八 缺陷及其分析————————————————20九 参考文献 ————————————————— 22一、目的1. 深化了解热处理课程的基本理论2. 初步学会制定零部件的热处理工艺3. 了解与本设计有关的新技术,新工艺4. 设计尽量采纳最新技术成就,并注意和具体实践相结合,是设计具有一定的先进性和实践性.二、设计任务1. 编写设计说明书2. 编制工序施工卡片3. 绘制必要的工装图三、设计内容和步骤3.1 零部件简图、钢种和技术要求1.简图2.钢种: 35CrMo3.技术要求：（1）调质处理 HB217~269；（2）直径 80 外表面镀铬；（3）直径 42 表面高频处理，硬度 HRC55~57；3.2 零部件的工作条件、破坏方式和性能要求的分析（1）零部件的工作条件 活塞杆是支持活塞做功的连接部件，大部分应用在油缸、气缸运动执行部件中，是一个运动频繁、技术要求高的运动部件。（2）零部件的主要破坏方式1）断裂 活塞杆断裂部位在活塞杆与十字头锁紧螺母旋合处的最末2~ 3 道螺纹的根部。该处螺纹系锻造成形后采纳滚压加工, 螺纹直径为M95。活塞杆运行时间为2. 5 年。活塞杆在工作过程中主要承受交变的拉压载荷作用。2）磨损 颗粒污染为活塞杆损坏最快的因素之一，虽然在导向套上装有防尘圈及密封件等，但也难免将尘埃、污物带入液压系统，引发活塞杆的磨损。3）腐蚀 活塞杆在工作过程中活塞杆裸露在外直接和环境相接触，很易引发氧化，从而降低其使用寿命。 ( 3 )零部件性能要求1.具有高的接触疲劳极限； 2.具有高的抗弯强度； 3.具有高的耐磨性； 4.具有足够的冲击韧性； 5.具有高的传递精度和最小的工作响音.3.3 零部件用钢的分析1.相关钢种化学成分的作用（1）35CrMo表 1. 35C...
