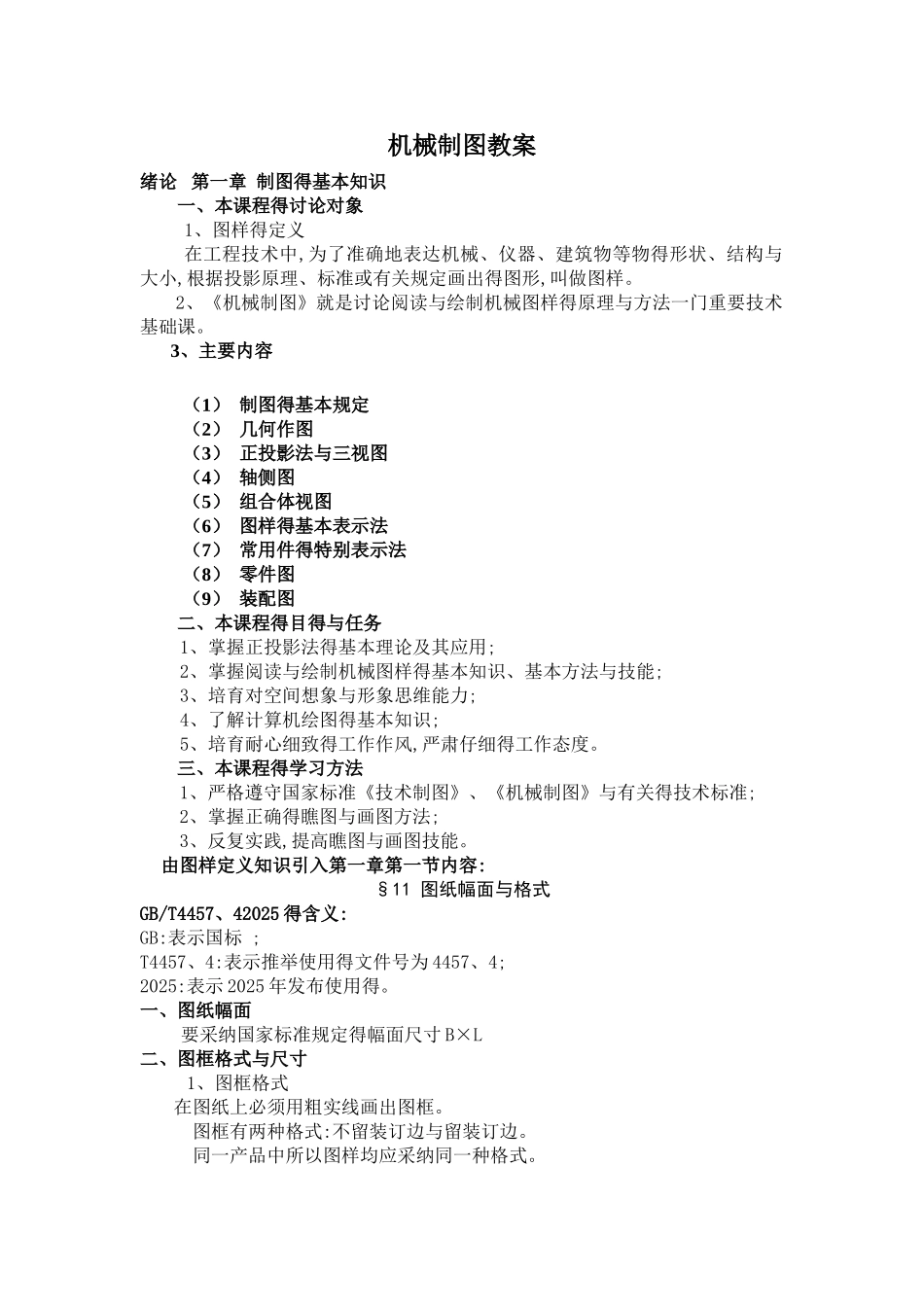

机械制图教案绪论 第一章 制图得基本知识一、本课程得讨论对象1、图样得定义在工程技术中,为了准确地表达机械、仪器、建筑物等物得形状、结构与大小,根据投影原理、标准或有关规定画出得图形,叫做图样。2、《机械制图》就是讨论阅读与绘制机械图样得原理与方法一门重要技术基础课。 3、主要内容（1） 制图得基本规定（2） 几何作图（3） 正投影法与三视图（4） 轴侧图（5） 组合体视图（6） 图样得基本表示法（7） 常用件得特别表示法（8） 零件图（9） 装配图二、本课程得目得与任务1、掌握正投影法得基本理论及其应用;2、掌握阅读与绘制机械图样得基本知识、基本方法与技能;3、培育对空间想象与形象思维能力;4、了解计算机绘图得基本知识;5、培育耐心细致得工作作风,严肃仔细得工作态度。三、本课程得学习方法 1、严格遵守国家标准《技术制图》、《机械制图》与有关得技术标准; 2、掌握正确得瞧图与画图方法; 3、反复实践,提高瞧图与画图技能。由图样定义知识引入第一章第一节内容:§11 图纸幅面与格式GB/T4457、42025 得含义: GB:表示国标 ;T4457、4:表示推举使用得文件号为 4457、4;2025:表示 2025 年发布使用得。一、图纸幅面要采纳国家标准规定得幅面尺寸 B×L二、图框格式与尺寸1、图框格式在图纸上必须用粗实线画出图框。 图框有两种格式:不留装订边与留装订边。 同一产品中所以图样均应采纳同一种格式。 2、图框尺寸不留装订边得图纸,其四周边框得宽度相同(均为 e)留装订边得图纸,其装订边宽度一律为 25mm,其她三边一致。三、标题栏与明细栏 标题栏一般应位于图纸得右下角。四、瞧图方向得规定为了利用预先印制好得图纸,允许将图纸逆时针旋转 90°。为了使图样复制与缩微摄影时定位方便,应在图纸各边长§12 比 例 (GB/T4457、42025)一、术语比例:图形与其实物相应要素得线性尺寸之比。1、原值比例 比值为 1 得比例,即 1:1;2、放大比例 比值大于 1 得比例,如 2:1 等;3、缩小比例 比值小于 1 得比例,如 1:2 等。二、比例系列三、标注方法四、选择比例得原则§13 字 体(GB/T4457、42025)一、基本要求1、书写字体必须做到:字体工整、笔画清楚、间隔均匀、排列整齐;2、字体高度(h)得公称尺寸系列为:1、8,2、5,3、5,5,7,10,14,20 根据 2 得比率递增(字宽与字高之比为 2:3,字高代表字体得号数);3、汉字应写成长仿宋体,汉字得高度 h 不应小于 3、5mm,其字宽为 h / 2;4、字母与数字分...
