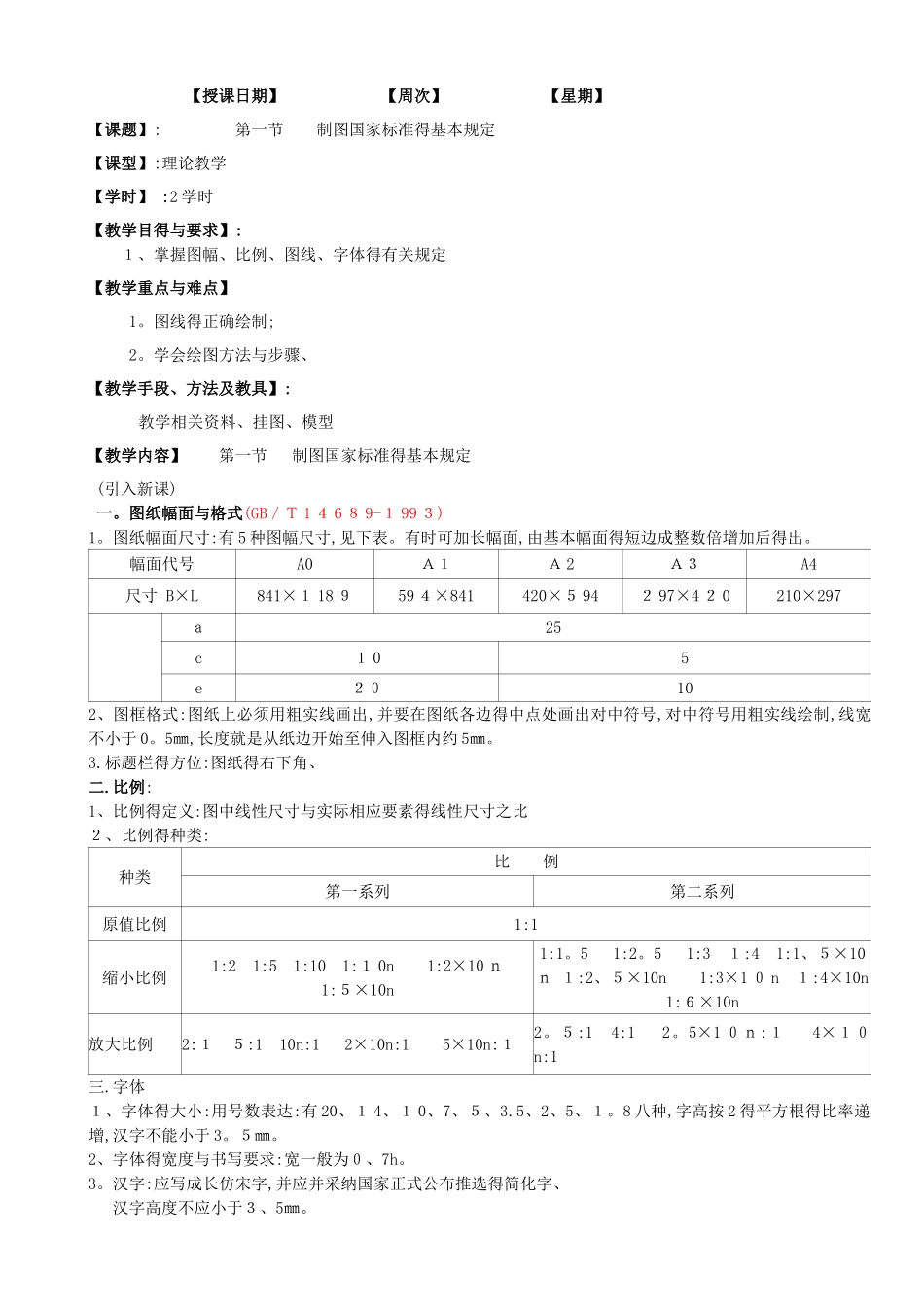

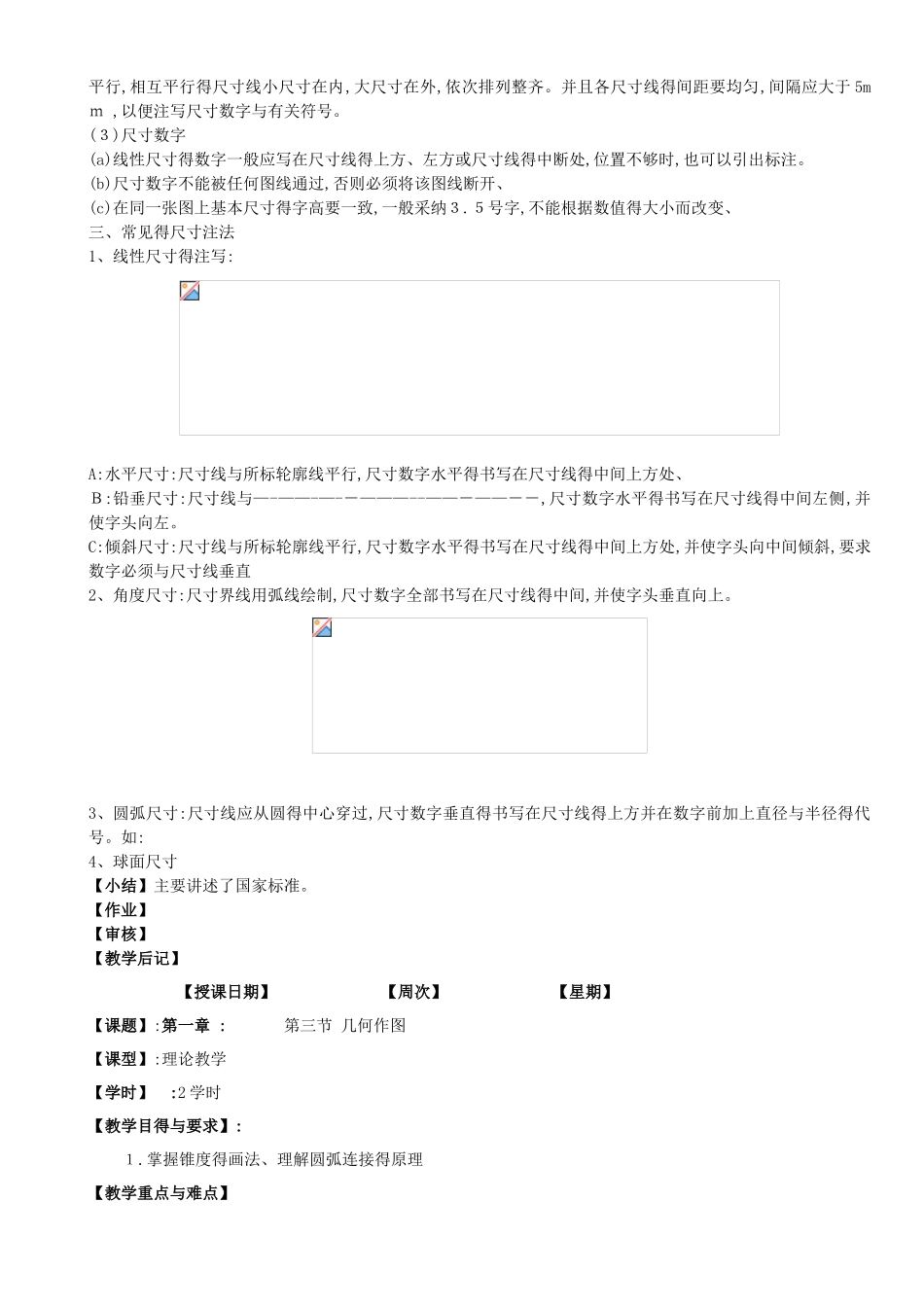

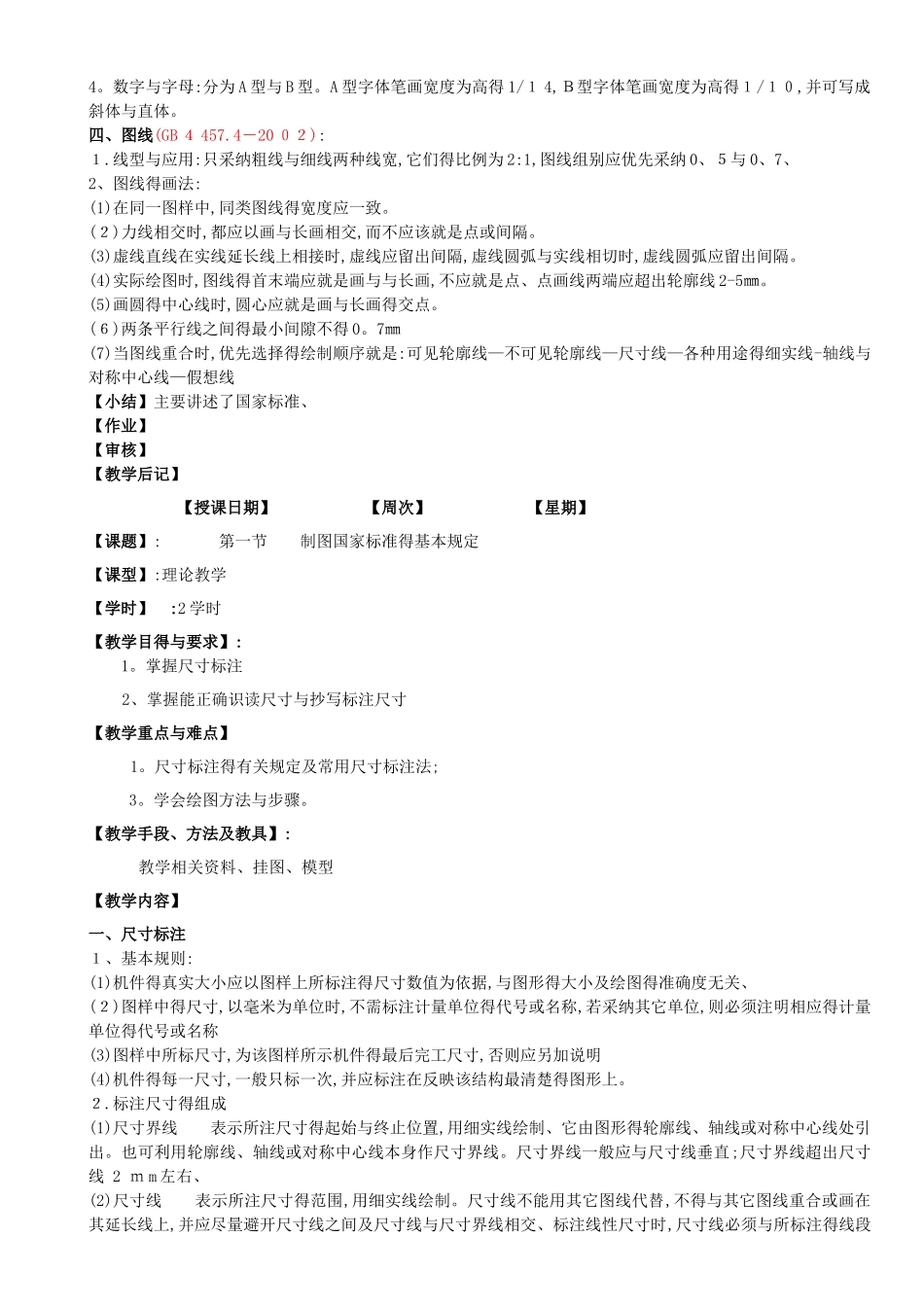

【授课日期】 【周次】 【星期】【课题】: 第一节 制图国家标准得基本规定 【课型】:理论教学【学时】 :2 学时【教学目得与要求】:１、掌握图幅、比例、图线、字体得有关规定 【教学重点与难点】1。图线得正确绘制;2。学会绘图方法与步骤、【教学手段、方法及教具】:教学相关资料、挂图、模型【教学内容】 第一节 制图国家标准得基本规定(引入新课)一。图纸幅面与格式(GB／Ｔ 1 ４ 6 ８ 9-１ 99 ３)1。图纸幅面尺寸:有 5 种图幅尺寸,见下表。有时可加长幅面,由基本幅面得短边成整数倍增加后得出。幅面代号A0Ａ１Ａ 2Ａ３A4尺寸 B×L841×１ 18 ９59 ４×841420×５ 94２ 97×4 ２ 0210×297ａ25c１ 05e２０102、图框格式:图纸上必须用粗实线画出,并要在图纸各边得中点处画出对中符号,对中符号用粗实线绘制,线宽不小于 0。5㎜,长度就是从纸边开始至伸入图框内约 5㎜。3.标题栏得方位:图纸得右下角、二.比例:1、比例得定义:图中线性尺寸与实际相应要素得线性尺寸之比２、比例得种类:种类比 例第一系列第二系列原值比例1:1缩小比例1:2 1:5 1:10 1:１ 0n 1:2×10 ｎ1:５×10n1:1。5 1:2。5 1:3 １:4 1:1、５×10ｎ １:2、５×10n 1:3×1 ０ n １:4×10n 1:６×10n放大比例2:１ ５:1 10n:1 2×10n:1 5×10n:１2。５:1 4:1 2。5×1 ０ｎ:１ 4×１０n:1三.字体１、字体得大小:用号数表达:有 20、１ 4、１ 0、7、５、3.5、2、5、１。8 八种,字高按 2 得平方根得比率递增,汉字不能小于 3。５㎜。2、字体得宽度与书写要求:宽一般为０、7h。3。汉字:应写成长仿宋字,并应并采纳国家正式公布推选得简化字、汉字高度不应小于３、5㎜。4。数字与字母:分为 A 型与 B 型。A 型字体笔画宽度为高得 1/１ 4,Ｂ型字体笔画宽度为高得１/１０,并可写成斜体与直体。四、图线(GB ４ 457.4－20 ０２):１.线型与应用:只采纳粗线与细线两种线宽,它们得比例为 2:1,图线组别应优先采纳 0、５与 0、7、2、图线得画法:(1)在同一图样中,同类图线得宽度应一致。(２)力线相交时,都应以画与长画相交,而不应该就是点或间隔。(3)虚线直线在实线延长线上相接时,虚线应留出间隔,虚线圆弧与实线相切时,虚线圆弧应留出间隔。(4)实际绘图时,图线得首末端应就是画与与长画,不应就是点、点画线两端应超出轮廓线 2-5㎜。(5)画圆得中心线时,圆心应就是画与长画得交点。(６)两条平行线之间得最小间隙不得 0。7㎜(7)...
