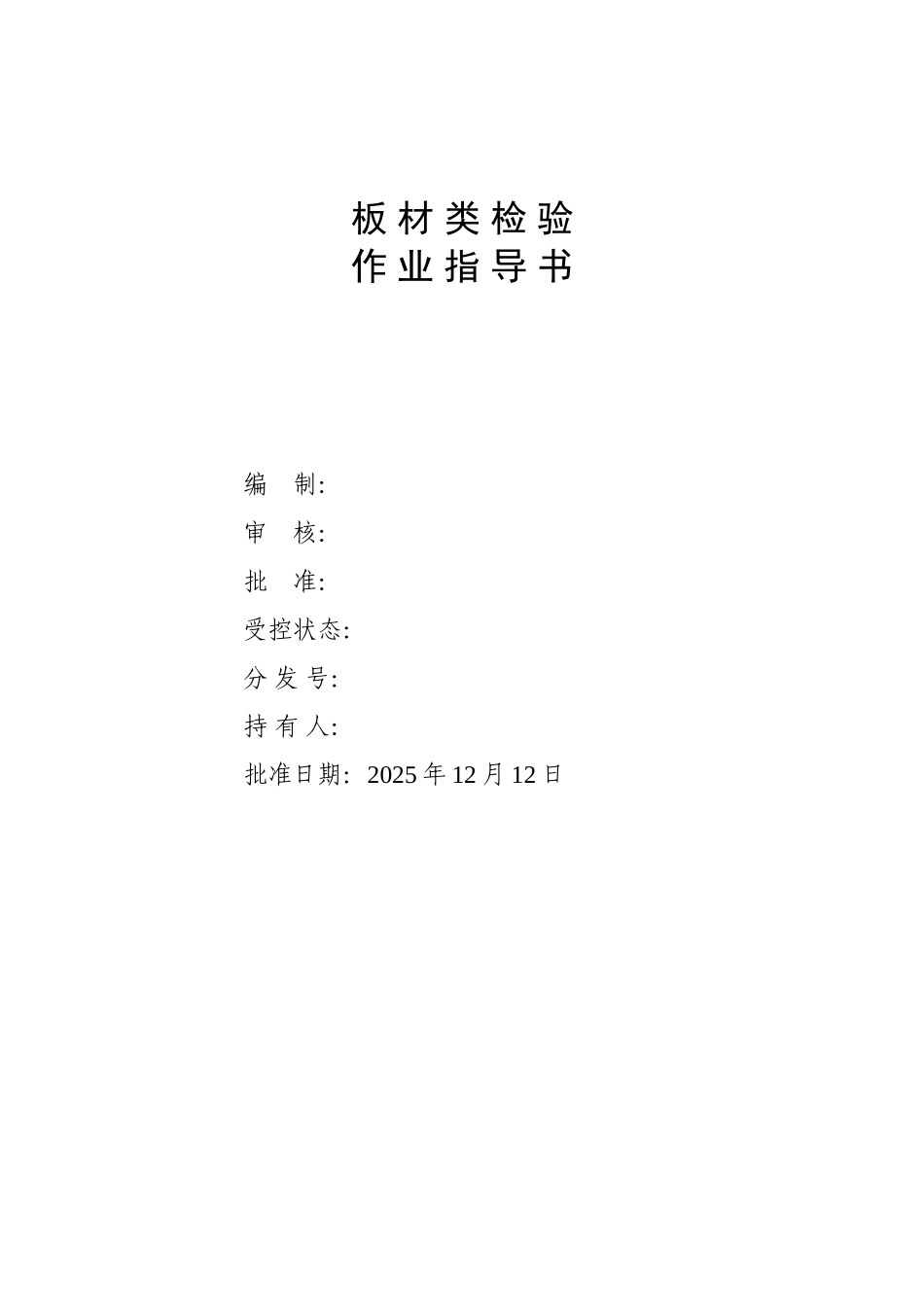

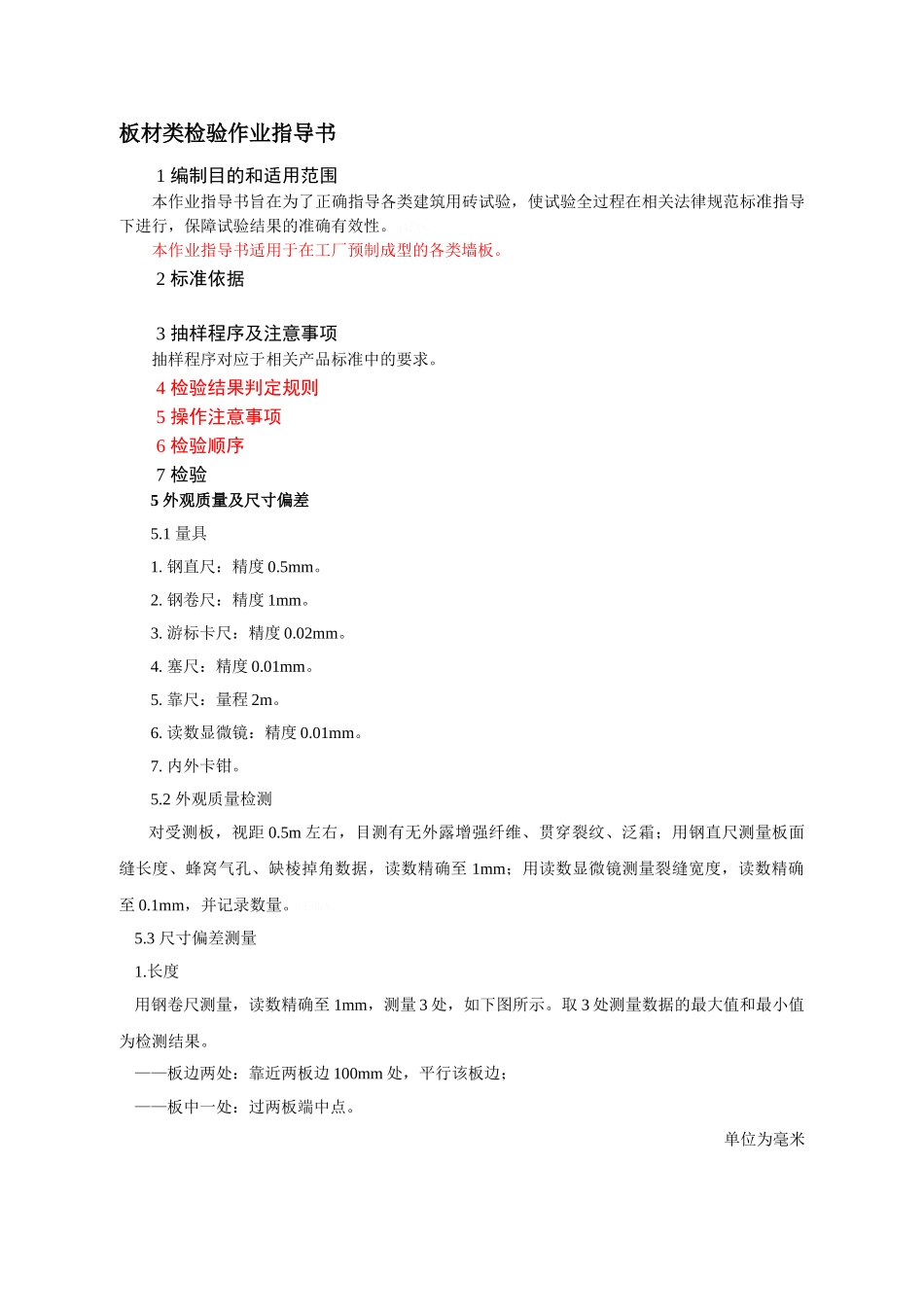

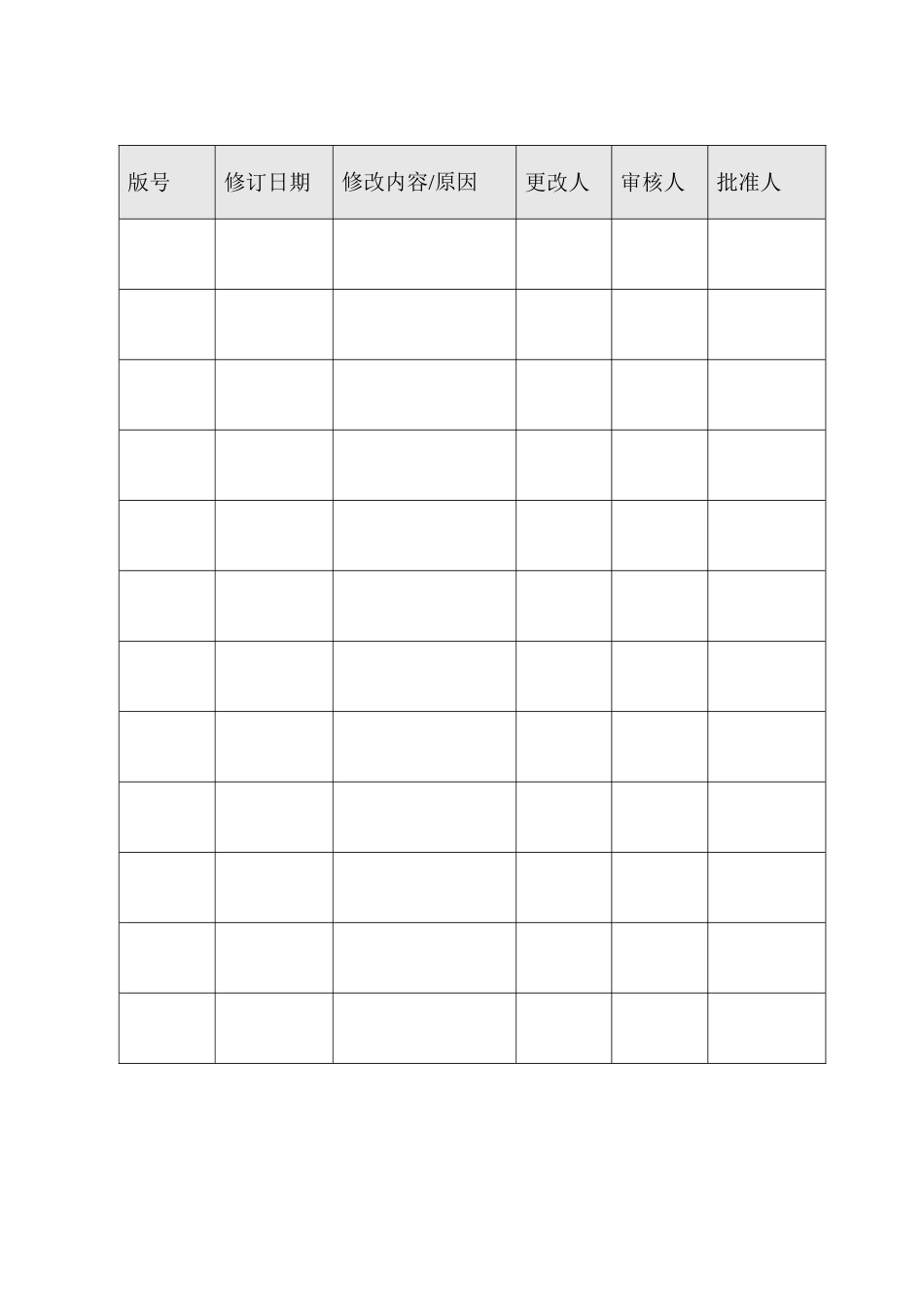

板 材 类 检 验作 业 指 导 书编 制：审 核： 批 准： 受控状态：分 发 号：持 有 人：批准日期：2025 年 12 月 12 日版号修订日期修改内容/原因更改人审核人批准人板材类检验作业指导书1 编制目的和适用范围 本作业指导书旨在为了正确指导各类建筑用砖试验，使试验全过程在相关法律规范标准指导下进行，保障试验结果的准确有效性。g45XS。本作业指导书适用于在工厂预制成型的各类墙板。2 标准依据3 抽样程序及注意事项抽样程序对应于相关产品标准中的要求。4 检验结果判定规则5 操作注意事项6 检验顺序7 检验5 外观质量及尺寸偏差5.1 量具1. 钢直尺：精度 0.5mm。2. 钢卷尺：精度 1mm。3. 游标卡尺：精度 0.02mm。4. 塞尺：精度 0.01mm。5. 靠尺：量程 2m。6. 读数显微镜：精度 0.01mm。7. 内外卡钳。5.2 外观质量检测 对受测板，视距 0.5m 左右，目测有无外露增强纤维、贯穿裂纹、泛霜；用钢直尺测量板面缝长度、蜂窝气孔、缺棱掉角数据，读数精确至 1mm；用读数显微镜测量裂缝宽度，读数精确至 0.1mm，并记录数量。FEHhA。5.3 尺寸偏差测量1.长度用钢卷尺测量，读数精确至 1mm，测量 3 处，如下图所示。取 3 处测量数据的最大值和最小值为检测结果。——板边两处：靠近两板边 100mm 处，平行该板边；——板中一处：过两板端中点。单位为毫米长度测量位置2. 宽度 用卷尺检测，读数精确至 1mm，测量 3 处，如下图所示。取 3 处测量数据的最大值和最小值为检测结果。——板边两处：靠近两板端 100mm 处，平行该板端；——板中一处：过两板端中点。单位为毫米宽度测量位置3. 厚度 厚度大于 25mm 的厚板，在各距板两端 100mm 处，两边 100mm 及横向中线处布置测点；厚度小于或等于 25mm 的薄板，在各距板两端 20mm 处，两边 20mm 及横向中线处布置测点，如下图所示共测量 6 处。厚板用钢直尺、外卡钳和游标卡尺配合测量，薄板直接用游标卡尺测量，读数精确至 0.02mm，记录数据，取 6 处测量数据的最大值和最小值为检验结果，修约至0.1mm。w1Slr。单位为毫米厚度测量位置4. 壁厚 在受检空心板端部用钢直尺测量 3 处，分别测量板的上下壁厚及孔间壁厚的最薄处，读数精确至 0.5mm，如目测空心板中间的上下壁厚有明显差别，可沿板宽截开测量其壁厚，取其最小值为检验结果，修约至 1mm。kPplY。5 板面平整度 受检板两面个测量 3 处，共 6 处。第一处...
