桥梁基础课程设计VIP专享

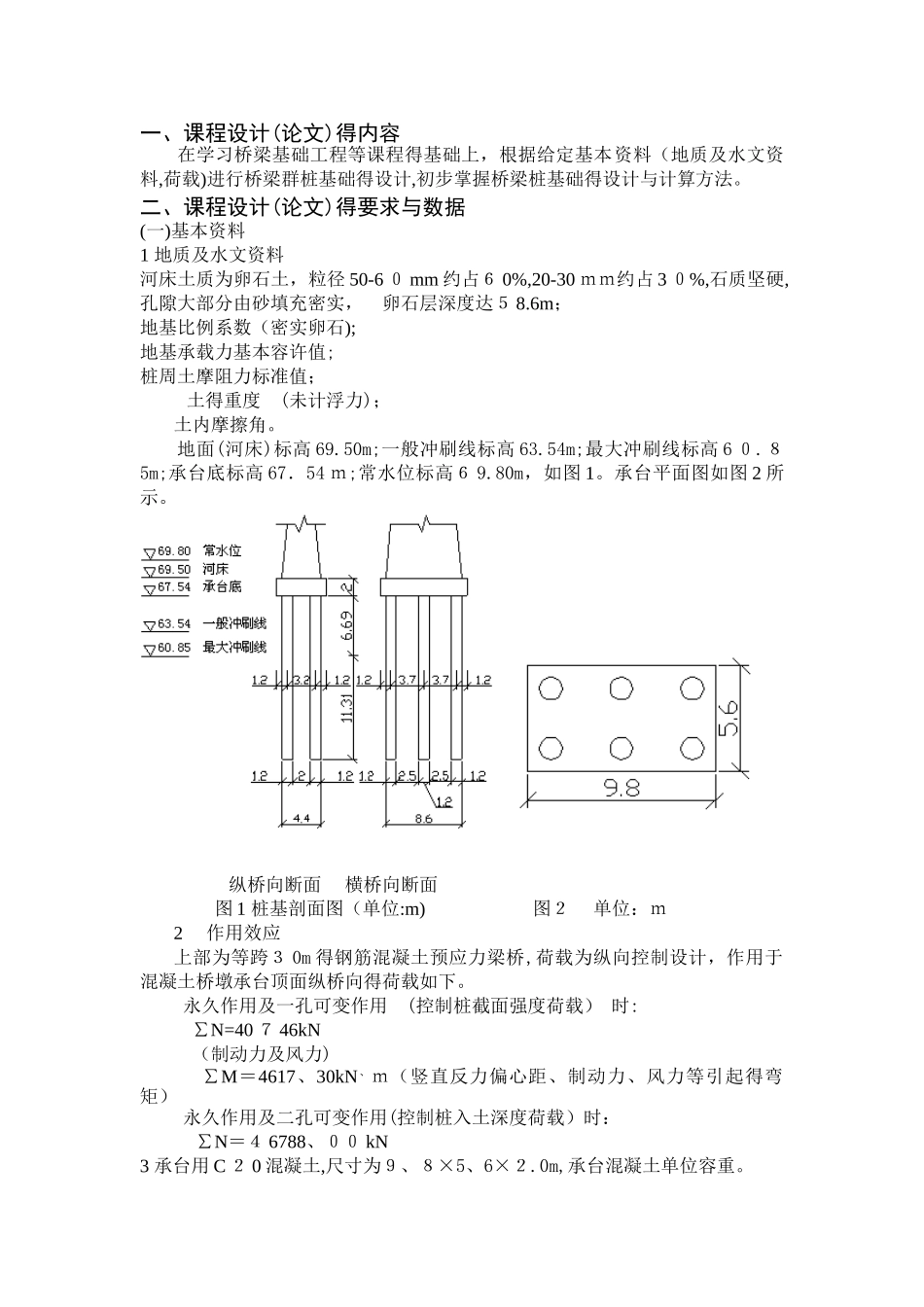

一、课程设计(论文)得内容在学习桥梁基础工程等课程得基础上，根据给定基本资料（地质及水文资料,荷载)进行桥梁群桩基础得设计,初步掌握桥梁桩基础得设计与计算方法。二、课程设计(论文)得要求与数据(一)基本资料1 地质及水文资料河床土质为卵石土，粒径 50-6 ０ mm 约占６ 0%,20-30 ｍｍ约占 3 ０%,石质坚硬,孔隙大部分由砂填充密实， 卵石层深度达５ 8.6m；地基比例系数（密实卵石);地基承载力基本容许值;桩周土摩阻力标准值； 土得重度 (未计浮力)；土内摩擦角。地面(河床)标高 69.50m;一般冲刷线标高 63.54m;最大冲刷线标高 6 ０.８5m;承台底标高 67．54 ｍ;常水位标高６ 9.80m，如图 1。承台平面图如图 2 所示。 纵桥向断面 横桥向断面 图 1 桩基剖面图（单位:m) 图２ 单位：ｍ2 作用效应上部为等跨３ 0m 得钢筋混凝土预应力梁桥,荷载为纵向控制设计，作用于混凝土桥墩承台顶面纵桥向得荷载如下。 永久作用及一孔可变作用 (控制桩截面强度荷载） 时:∑N=40 ７ 46kN （制动力及风力) ∑M＝4617、30kN、ｍ（竖直反力偏心距、制动力、风力等引起得弯矩） 永久作用及二孔可变作用(控制桩入土深度荷载）时： ∑N＝４ 6788、００ kN3 承台用 C ２ 0 混凝土,尺寸为９、８×5、6×２.0m,承台混凝土单位容重。4 桩基础采纳高桩承台式摩擦桩,根据施工条件,桩拟采纳直径,以冲抓锥施工。(二）主要设计依据法律规范1 公路桥涵地基及基础设计法律规范(Ｊ TG D ６ 3-2025 ）２ 公路钢筋混凝土及预应力混凝土桥涵设计法律规范(J Ｔ G Ｄ 62-20 ０ 4)三、课程设计(论文)应完成得工作设计满足要求得群桩基础,并形成图纸与计算文件。计算文件包括以下内容：1. 群桩结构分析（1） 计算桩顶受力（2） 计算沿桩长度方向弯矩,水平压应力,并画出相应分布图（3） 桩顶纵向水平位移验算2、 桩身截面配筋并绘出基桩构造及钢筋图(横截面,立面)，进行桩截面强度校核3按地基土得支承力确定与验算单桩轴向承载力4.承台验算验算项目：承台冲切承载力验算四、课程设计(论文）进程安排序号设计(论文)各阶段内容地点起止日期１布置任务,设计内容讲解,查阅资料２ 01 ２、1 ２、102完成单桩桩顶荷载分配计算(群桩到单桩)2025、12、１ 0-2025、6、113完成单桩设计20 １２、１ 2、1 ２４完成桩基相关检算内容2025、1 ２、135总结,撰写设计说明书２ 012、１ 2、14五、应收集得资料及主要参考文献［1] ...
