毕业设计-基于ARM9单片机多功能数字电压表的设计

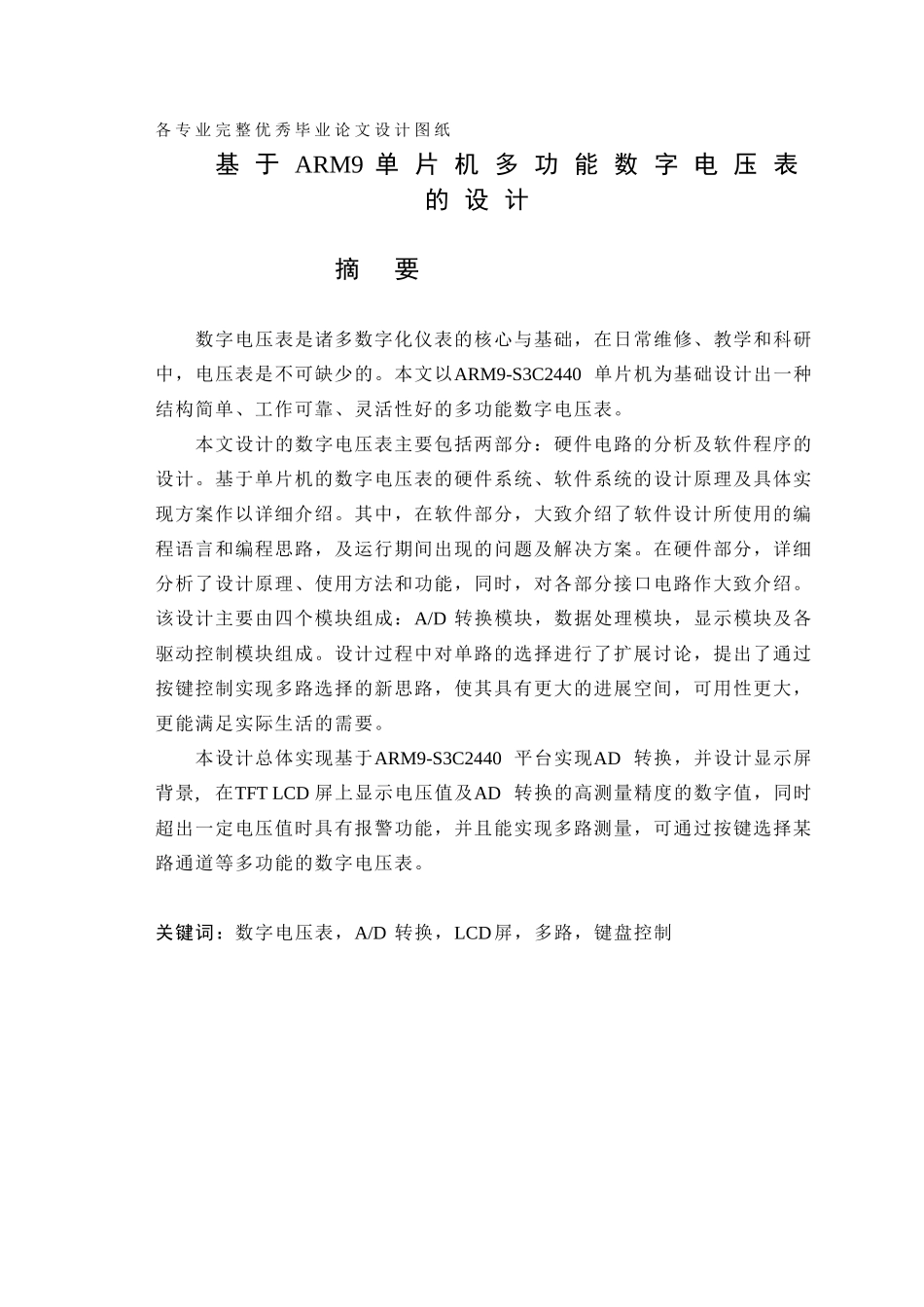

各 专 业 完 整 优 秀 毕 业 论 文 设 计 图 纸基 于 ARM9 单 片 机 多 功 能 数 字 电 压 表的 设 计 摘 要数字电压表是诸多数字化仪表的核心与基础，在日常维修、教学和科研中，电压表是不可缺少的。本文以ARM9-S3C2440 单片机为基础设计出一种结构简单、工作可靠、灵活性好的多功能数字电压表。本文设计的数字电压表主要包括两部分：硬件电路的分析及软件程序的设计。基于单片机的数字电压表的硬件系统、软件系统的设计原理及具体实现方案作以详细介绍。其中，在软件部分，大致介绍了软件设计所使用的编程语言和编程思路，及运行期间出现的问题及解决方案。在硬件部分，详细分析了设计原理、使用方法和功能，同时，对各部分接口电路作大致介绍。该设计主要由四个模块组成：A/D 转换模块，数据处理模块，显示模块及各驱动控制模块组成。设计过程中对单路的选择进行了扩展讨论，提出了通过按键控制实现多路选择的新思路，使其具有更大的进展空间，可用性更大，更能满足实际生活的需要。本设计总体实现基于ARM9-S3C2440 平台实现AD 转换，并设计显示屏背景,在TFT LCD 屏上显示电压值及AD 转换的高测量精度的数字值，同时超出一定电压值时具有报警功能，并且能实现多路测量，可通过按键选择某路通道等多功能的数字电压表。 关键词：数字电压表，A/D 转换，LCD屏，多路，键盘控制 THE DESIGN OF MULTI-FUNCTION DIGITAL VOLTMETE BASED ON ARM9 S3C2440 - SCM ABSTRACTDigital voltmeter is the core and foundation of many digital instrument,as the voltmeter is indispensable in daily maintenance, teaching and scientific research.In this paper, a kind of digital voltmeter which is of simple structure, reliable operation and good flexibility multi-function is introduced based on ARM9 S3C2440 - SCM. In this paper, the design of digital voltmeter mainly includes two parts: the analysis of the hardware circuits and design of software.This pasper introduces the hardware system, software system design principle and the concrete implementation plan of the Digital- voltmeter is based on single chip microcomputer in detail.In the software...
