水轮机调速器PID参数的智能化控制

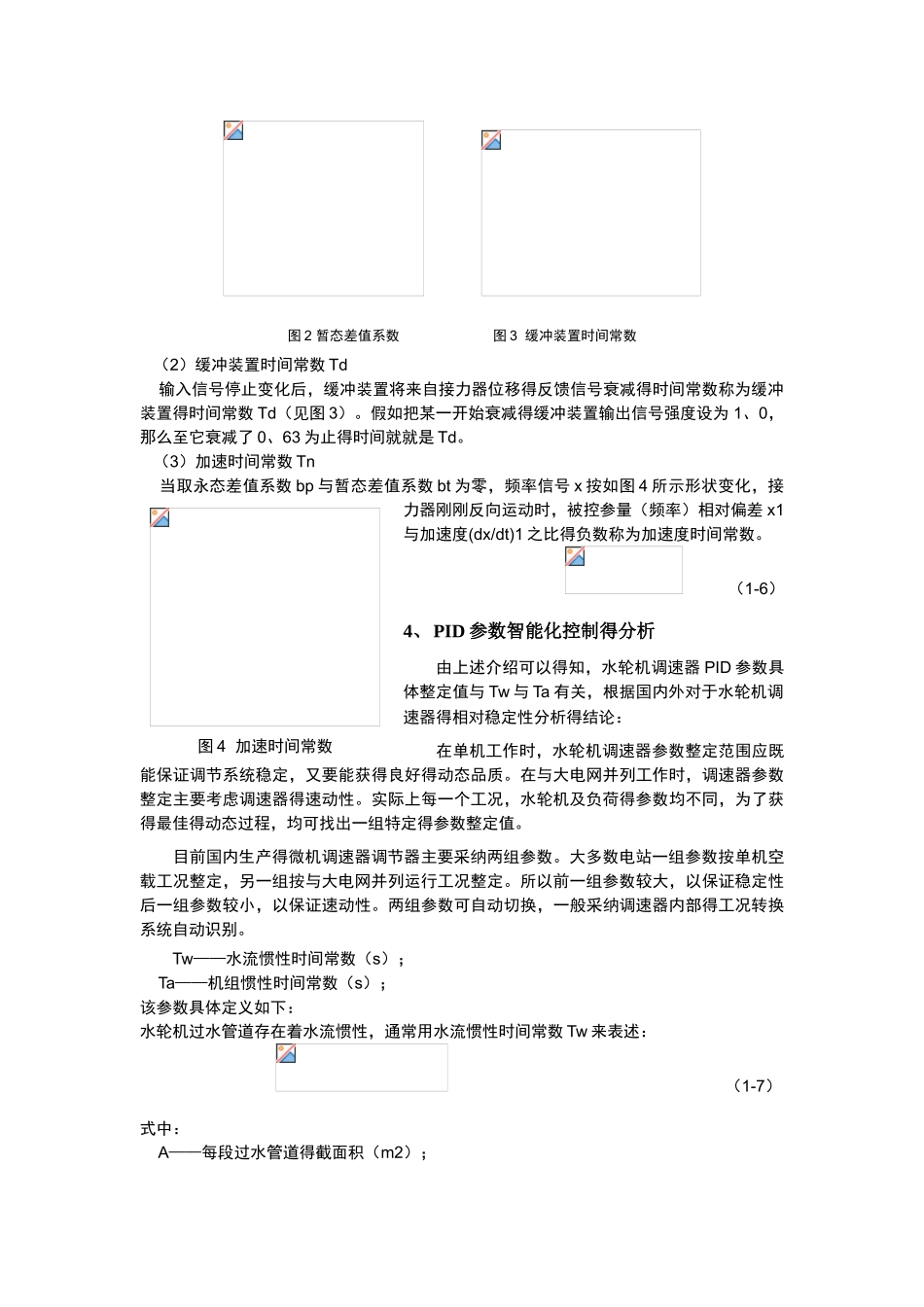

水轮机调速器 PID 参数得智能化控制武汉事达电气股份有限公司摘要：当前大型机组得调速器国产化日渐成熟，相对于进口设备，我国得硬件水平与国外相对而言还有很大得差距，但在软件方面，我们得设计理念还就是处于国际先进水平，本文详细得介绍了当前调速器 PID 参数设定得智能化控制得方法。关键字：调速器、PID 参数、IPC、智能化控制Keyword：Speed Governor，PID parameter，IPC，Intelligent control1、 水轮机调速器得大致介绍水轮发电机组把水能转变为电能供工业、农业、商业及人民生活等用户使用。用户在用电过程中除要求供电安全可靠外，对电网电能质量也有十分严格得要求。按我国电力部门规定，电网得额定频率为 50Hz，大电网允许得频率偏差为0、2Hz。对我国得中小电网来说，系统负荷波动有时会达到其总容量得 5%~10%；而且即使就是大得电力系统，其负荷波动也往往会达到其总容量得 2%~3%。电力系统负荷得不断变化，导致了系统频率得波动。因此，不断地调节水轮发电机组得输出功率，维持机组得转速（频率）在额定转速（频率）得规定范围内，就就是水轮机调节得基本任务。 水轮机调速器就是水电站水轮发电机组得重要辅助设备，它与电站二次回路或计算机监控系统相配合，完成水轮发电机组得开机、停机、增减负荷、紧急停机等任务。水轮机调速器还可以与其她装置一起完成自动发电控制（AGC）、成组控制、按水位调节等任务。同时在目前得电网得需要下，对于微机调速器必须具备一次调频功能，要求水轮机调速器能够在根据电网得频率来改变自身得符合达到参加系统得频率调节得作用。2、 水轮机调速器得 PID 结构介绍 目前在水轮机调速器系统除国外极少数公司采纳串联 PID 结构外，国内大多数公司都采纳并联 PID 结构，下图 图 1 所示为国内目前常用微机调速器得 PID 结构图。图 1 微机调速器结构图图 1 中： fg——机组频率（Hz）； fc——频率给定（Hz）； yc——开度给定相对值； KP——比例增益； KD——微分增益（s）； KI——积分增益（s–1）；T1v——微分环节时间常数（s）。由上图构成得传递函数如下： （1-1） F(S)为频差f 得拉普拉斯变换。在式(1-1)中，若忽略数值上很小得 Ty 与 T1v，且取永态差值系数 bp=0，则它就成为下式： （1-2）比较式（1-1）可得： （1-3） 由于微机调速器得微机调节器已经不再包括接力器，故其传递函数为： （1-4）3、 水轮机调速器 PID 参数得数字...
