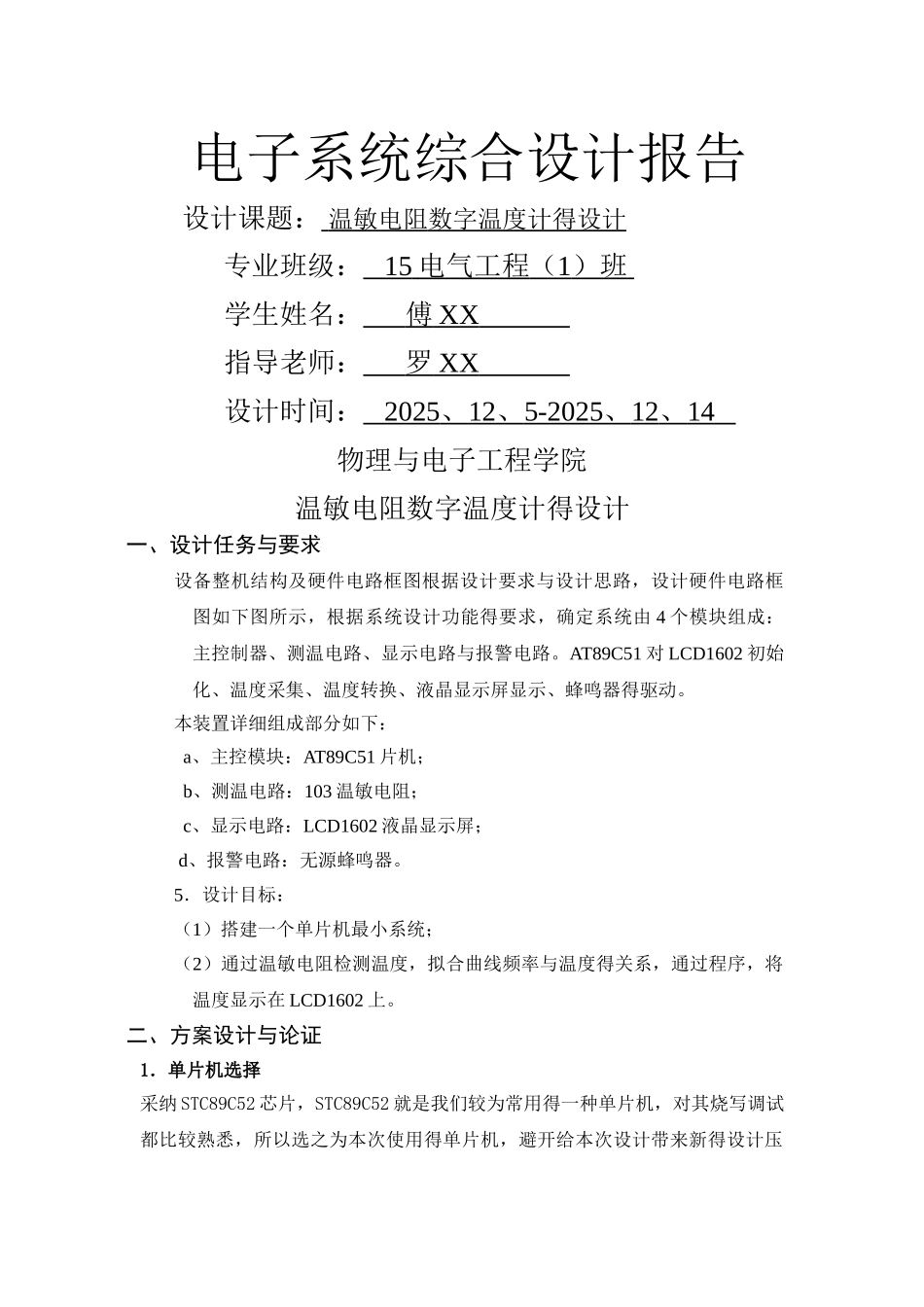

电子系统综合设计报告 设计课题： 温敏电阻 数字温度计得设计 专业班级： 15 电气工程 （ 1 ）班 学生姓名： 傅 XX 指导老师： 罗 XX 设计时间： 2025 、 12 、 5 -2025 、 12 、 14 物理与电子工程学院温敏电阻数字温度计得设计一、设计任务与要求 设备整机结构及硬件电路框图根据设计要求与设计思路，设计硬件电路框图如下图所示，根据系统设计功能得要求，确定系统由 4 个模块组成：主控制器、测温电路、显示电路与报警电路。AT89C51 对 LCD1602 初始化、温度采集、温度转换、液晶显示屏显示、蜂鸣器得驱动。本装置详细组成部分如下： a、主控模块：AT89C51 片机； b、测温电路：103 温敏电阻； c、显示电路：LCD1602 液晶显示屏； d、报警电路：无源蜂鸣器。5．设计目标：（1）搭建一个单片机最小系统；（2）通过温敏电阻检测温度，拟合曲线频率与温度得关系，通过程序，将温度显示在 LCD1602 上。二、方案设计与论证1．单片机选择采纳 STC89C52 芯片，STC89C52 就是我们较为常用得一种单片机，对其烧写调试都比较熟悉，所以选之为本次使用得单片机，避开给本次设计带来新得设计压力。 2．测温电路：103 温敏电阻、555 震荡电路 103 温敏电阻得特点：1) 搭配 555 振荡电路即可产生一定频率得脉冲；2) 电气性能佳，可焊性好；3) 测量温度范围在－40℃到＋125℃之间；4) 价钱合适，性价比高热敏电阻与温度对比表：已知条件B 常数3380单位k创建人：LXF 日期：2025-6-11R 值10计算公式：Rt =R*EXP(B*(1/T1-1/T2)说明：1、Rt 就是热敏电阻在 T1 温度下得阻值； 2、R 就是热敏电阻在 T2 常温下得标称阻值； 3、B 值就是热敏电阻得重要参数； 4、EXP 就是 e 得 n 次方； 5、这里 T1 与 T2 指得就是 K 度即开尔文温度，K 度=273、15(绝对温度)+摄氏度；温度 T1阻值 Rt 温度 T1阻值 Rt 温度 T1阻值 Rt 温度 T1阻值 Rt -40235、83075593225、795966881445、070437823861、4580779678-39221、67240981324、673611964454、9034011598871、4204703156-38208、47382602423、607666567464、7428627464881、3840329328-37196、16305694522、594945784474、5885344983891、3487237721-36184、67403487621、632463086484、4401425688901、314502486-35173、94605364720、717416866494、2974265762911、2813303512-34163、92329912819、847177965504、1601388769...
