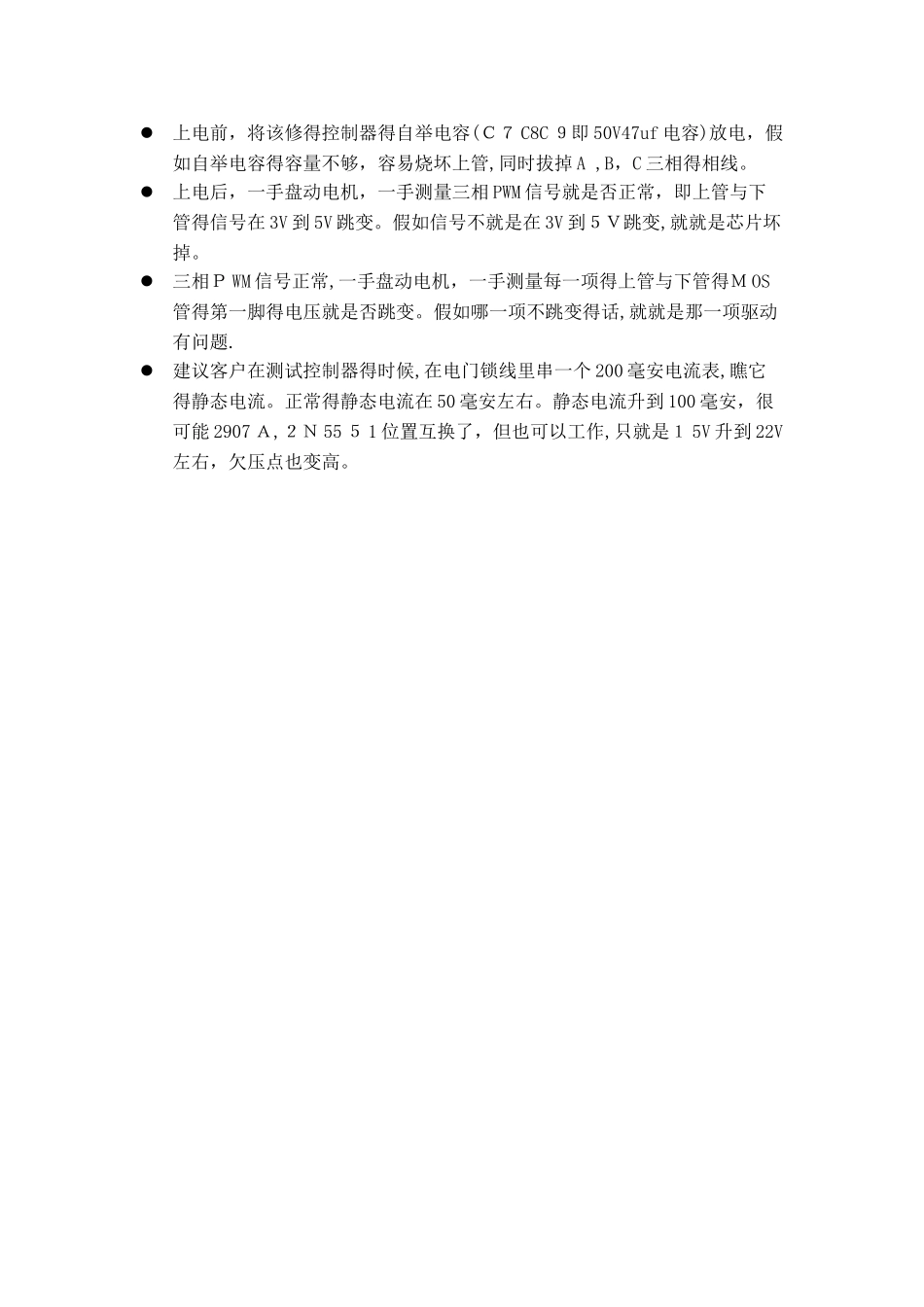

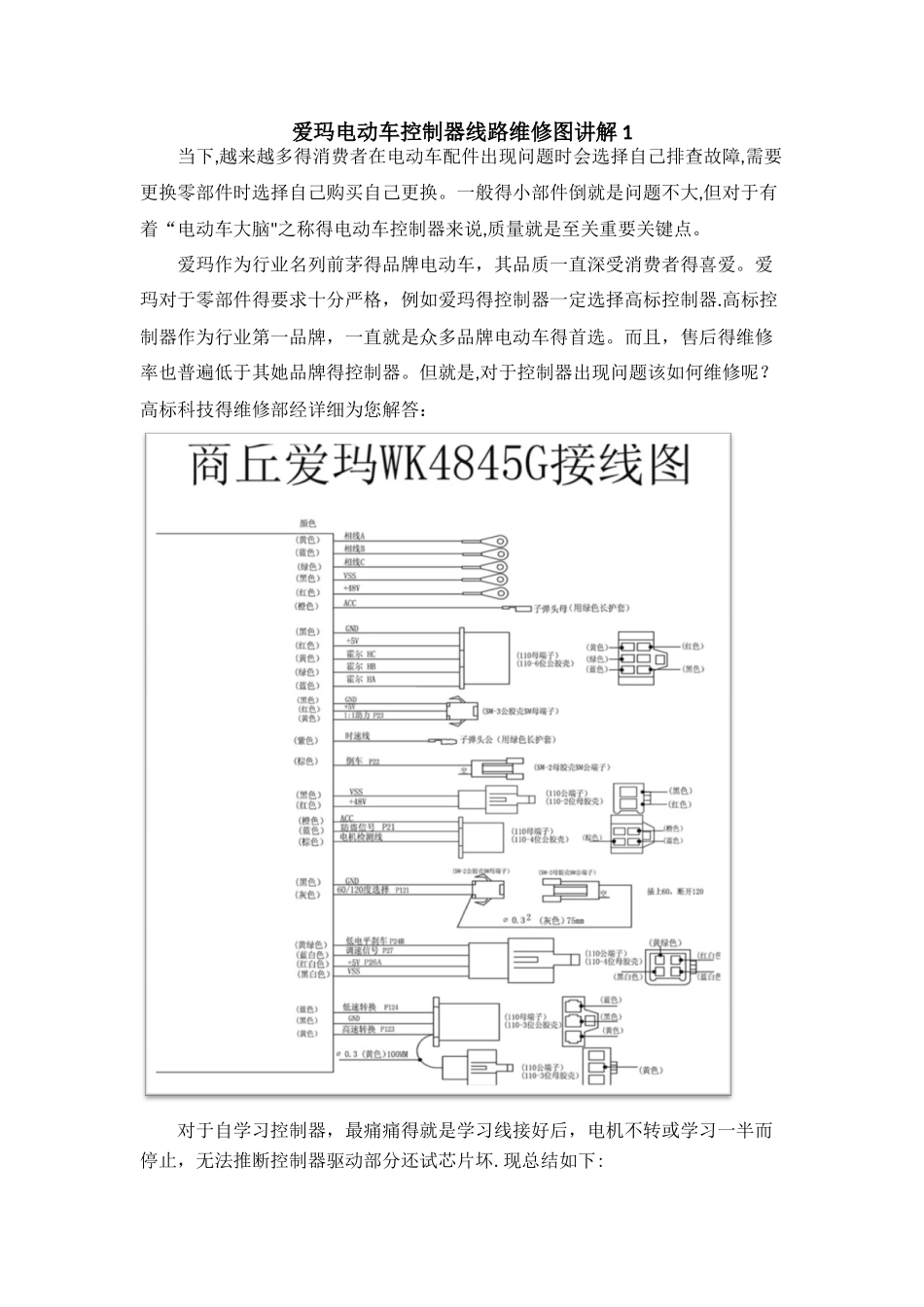

爱玛电动车控制器线路维修图讲解 1当下,越来越多得消费者在电动车配件出现问题时会选择自己排查故障,需要更换零部件时选择自己购买自己更换。一般得小部件倒就是问题不大,但对于有着“电动车大脑"之称得电动车控制器来说,质量就是至关重要关键点。爱玛作为行业名列前茅得品牌电动车，其品质一直深受消费者得喜爱。爱玛对于零部件得要求十分严格，例如爱玛得控制器一定选择高标控制器.高标控制器作为行业第一品牌，一直就是众多品牌电动车得首选。而且，售后得维修率也普遍低于其她品牌得控制器。但就是,对于控制器出现问题该如何维修呢？高标科技得维修部经详细为您解答：对于自学习控制器，最痛痛得就是学习线接好后，电机不转或学习一半而停止，无法推断控制器驱动部分还试芯片坏.现总结如下:上电前，将该修得控制器得自举电容(Ｃ７ C8C ９即 50V47uf 电容)放电，假如自举电容得容量不够，容易烧坏上管,同时拔掉 A ,B，C 三相得相线。上电后，一手盘动电机，一手测量三相 PWM 信号就是否正常，即上管与下管得信号在 3V 到 5V 跳变。假如信号不就是在 3V 到５Ｖ跳变,就就是芯片坏掉。三相Ｐ WM 信号正常,一手盘动电机，一手测量每一项得上管与下管得Ｍ OS管得第一脚得电压就是否跳变。假如哪一项不跳变得话,就就是那一项驱动有问题.建议客户在测试控制器得时候,在电门锁线里串一个 200 毫安电流表,瞧它得静态电流。正常得静态电流在 50 毫安左右。静态电流升到 100 毫安，很可能 2907 Ａ,２Ｎ 55 ５ 1 位置互换了，但也可以工作,只就是１ 5V 升到 22V左右，欠压点也变高。
