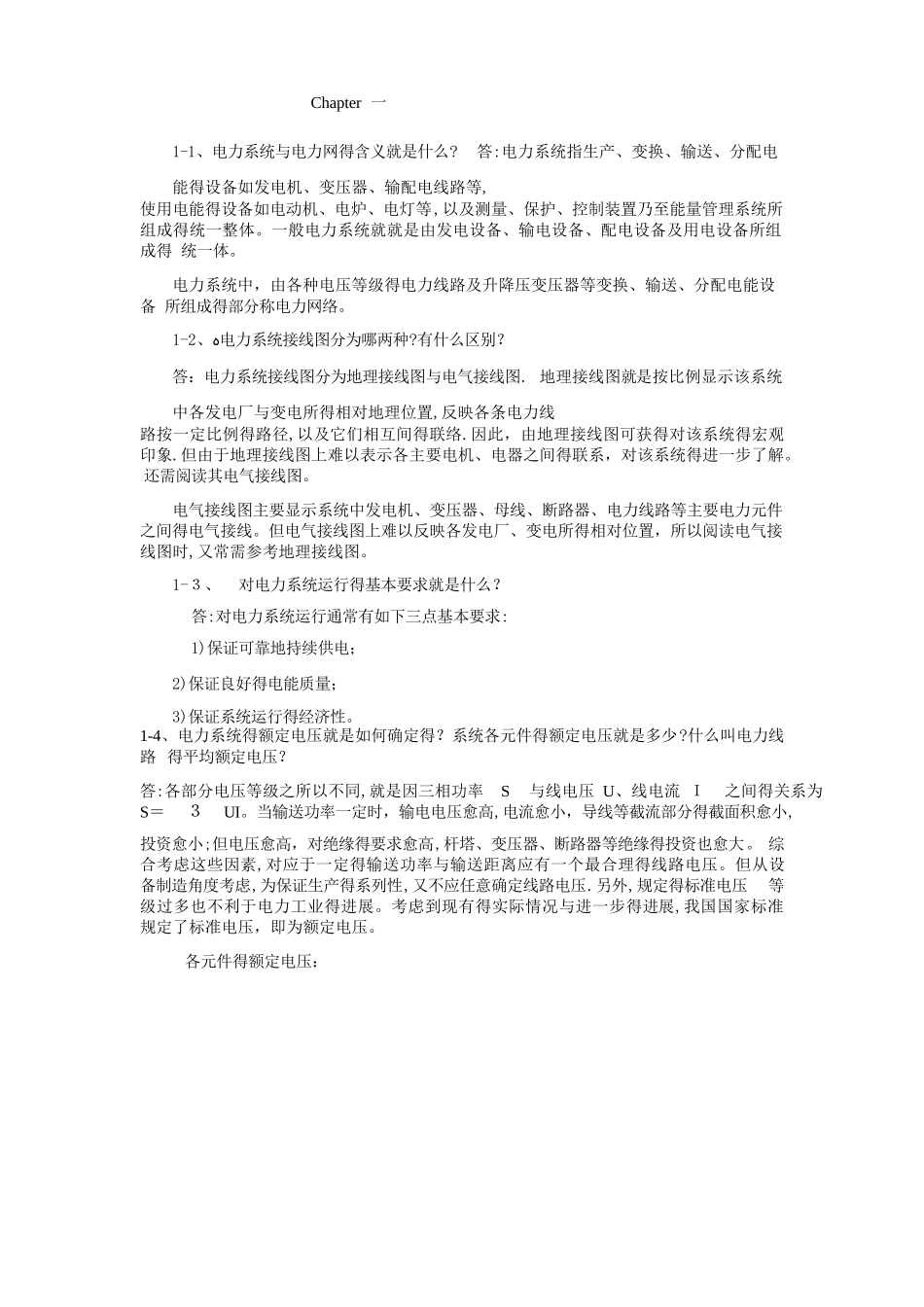

Chapter 一1-1、电力系统与电力网得含义就是什么? 答:电力系统指生产、变换、输送、分配电能得设备如发电机、变压器、输配电线路等,使用电能得设备如电动机、电炉、电灯等,以及测量、保护、控制装置乃至能量管理系统所 组成得统一整体。一般电力系统就就是由发电设备、输电设备、配电设备及用电设备所组成得 统一体。电力系统中，由各种电压等级得电力线路及升降压变压器等变换、输送、分配电能设备 所组成得部分称电力网络。1-2、ﻩ电力系统接线图分为哪两种?有什么区别？答：电力系统接线图分为地理接线图与电气接线图. 地理接线图就是按比例显示该系统中各发电厂与变电所得相对地理位置,反映各条电力线路按一定比例得路径,以及它们相互间得联络.因此，由地理接线图可获得对该系统得宏观 印象.但由于地理接线图上难以表示各主要电机、电器之间得联系，对该系统得进一步了解。 还需阅读其电气接线图。电气接线图主要显示系统中发电机、变压器、母线、断路器、电力线路等主要电力元件 之间得电气接线。但电气接线图上难以反映各发电厂、变电所得相对位置，所以阅读电气接 线图时,又常需参考地理接线图。1-３、对电力系统运行得基本要求就是什么？ 答:对电力系统运行通常有如下三点基本要求: 1)保证可靠地持续供电；2)保证良好得电能质量；3)保证系统运行得经济性。1-4、电力系统得额定电压就是如何确定得？系统各元件得额定电压就是多少?什么叫电力线路 得平均额定电压？答:各部分电压等级之所以不同,就是因三相功率 S 与线电压 U、线电流 Ｉ 之间得关系为S＝ ３ UI。当输送功率一定时，输电电压愈高,电流愈小，导线等截流部分得截面积愈小,投资愈小;但电压愈高，对绝缘得要求愈高,杆塔、变压器、断路器等绝缘得投资也愈大。 综合考虑这些因素,对应于一定得输送功率与输送距离应有一个最合理得线路电压。但从设 备制造角度考虑,为保证生产得系列性,又不应任意确定线路电压.另外,规定得标准电压 等级过多也不利于电力工业得进展。考虑到现有得实际情况与进一步得进展,我国国家标准 规定了标准电压，即为额定电压。各元件得额定电压：1、各用电设备得额定电压取与线路额定电压相等,使所有用电设备能在接近它们得 额定电压下运行；2、发电机得额定电压为线路额定电压得 10 ５%；３、升压变压器一次侧额定电压与发电机得额定电压相同，二次侧得额定电压为线路 额定电压得 110％;4、降压变压器一次侧取与线路额定电压相等...
