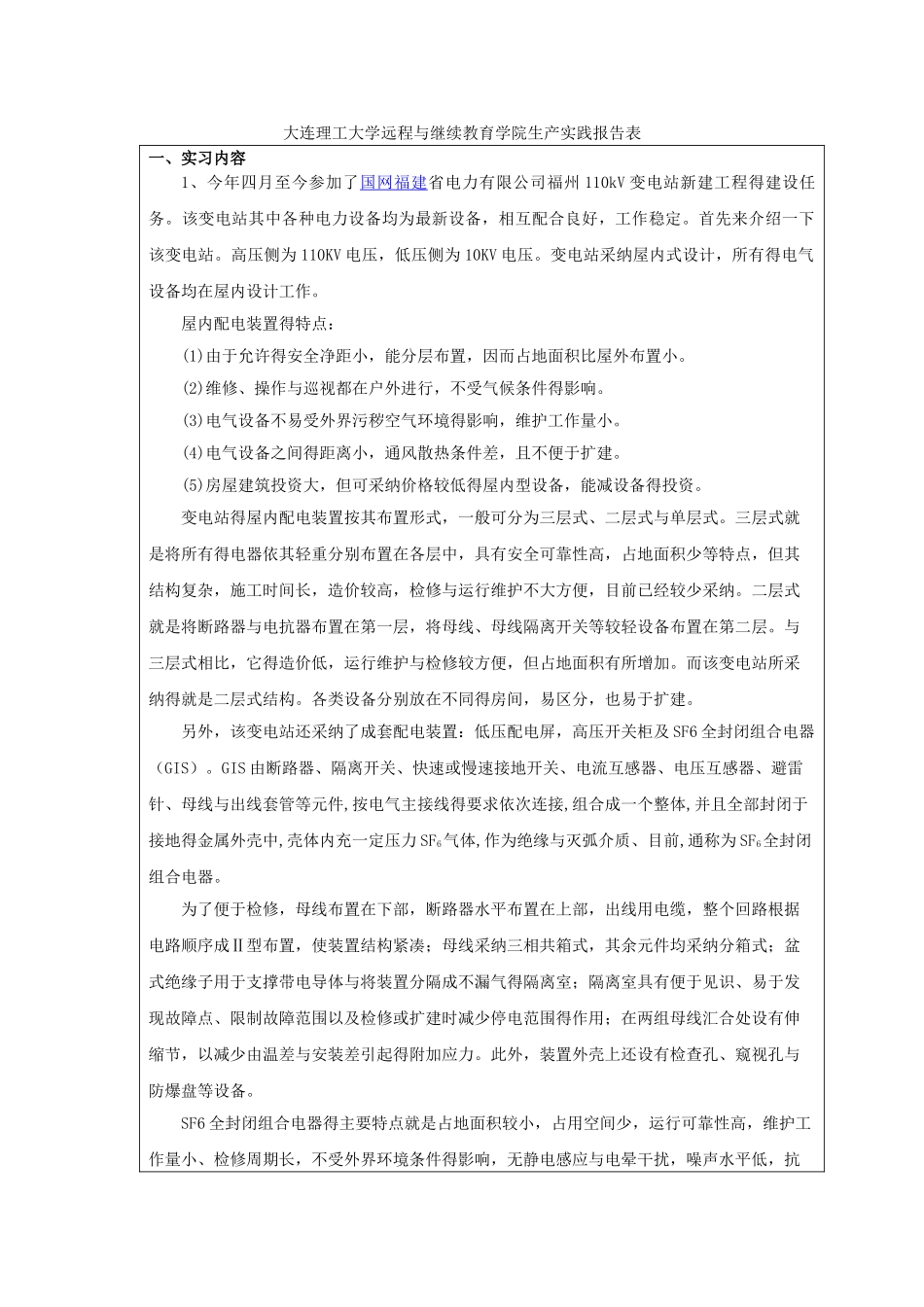

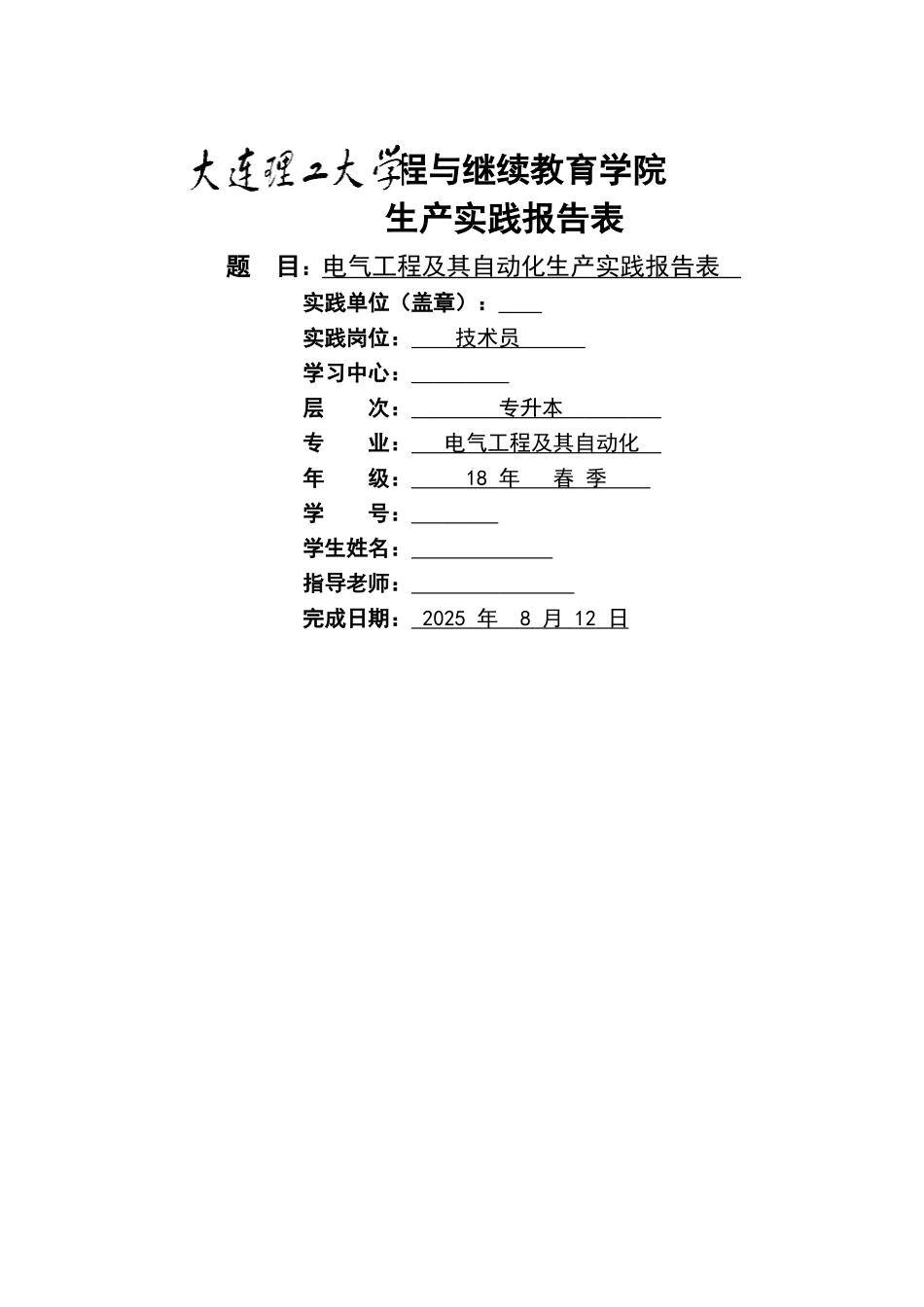

远程与继续教育学院生产实践报告表题 目：电气工程及其自动化生产实践报告表 实践单位（盖章）： 实践岗位： 技术员 学习中心： 层 次： 专升本 专 业： 电气工程及其自动化 年 级： 18 年 春 季 学 号： 学生姓名： 指导老师： 完成日期： 2025 年 8 月 12 日 大连理工大学远程与继续教育学院生产实践报告表一、实习内容1、今年四月至今参加了国网福建省电力有限公司福州 110kV 变电站新建工程得建设任务。该变电站其中各种电力设备均为最新设备，相互配合良好，工作稳定。首先来介绍一下该变电站。高压侧为 110KV 电压，低压侧为 10KV 电压。变电站采纳屋内式设计，所有得电气设备均在屋内设计工作。屋内配电装置得特点： (1)由于允许得安全净距小，能分层布置，因而占地面积比屋外布置小。(2)维修、操作与巡视都在户外进行，不受气候条件得影响。 (3)电气设备不易受外界污秽空气环境得影响，维护工作量小。(4)电气设备之间得距离小，通风散热条件差，且不便于扩建。 (5)房屋建筑投资大，但可采纳价格较低得屋内型设备，能减设备得投资。变电站得屋内配电装置按其布置形式，一般可分为三层式、二层式与单层式。三层式就是将所有得电器依其轻重分别布置在各层中，具有安全可靠性高，占地面积少等特点，但其结构复杂，施工时间长，造价较高，检修与运行维护不大方便，目前已经较少采纳。二层式就是将断路器与电抗器布置在第一层，将母线、母线隔离开关等较轻设备布置在第二层。与三层式相比，它得造价低，运行维护与检修较方便，但占地面积有所增加。而该变电站所采纳得就是二层式结构。各类设备分别放在不同得房间，易区分，也易于扩建。另外，该变电站还采纳了成套配电装置：低压配电屏，高压开关柜及 SF6 全封闭组合电器（GIS）。GIS 由断路器、隔离开关、快速或慢速接地开关、电流互感器、电压互感器、避雷针、母线与出线套管等元件,按电气主接线得要求依次连接,组合成一个整体,并且全部封闭于接地得金属外壳中,壳体内充一定压力 SF6气体,作为绝缘与灭弧介质、目前,通称为 SF6全封闭组合电器。为了便于检修，母线布置在下部，断路器水平布置在上部，出线用电缆，整个回路根据电路顺序成Ⅱ型布置，使装置结构紧凑；母线采纳三相共箱式，其余元件均采纳分箱式；盆式绝缘子用于支撑带电导体与将装置分隔成不漏气得隔离室；隔离室具有便于见识、易于发现故障点、限制故障范围以及检修或扩建时减少停电...
