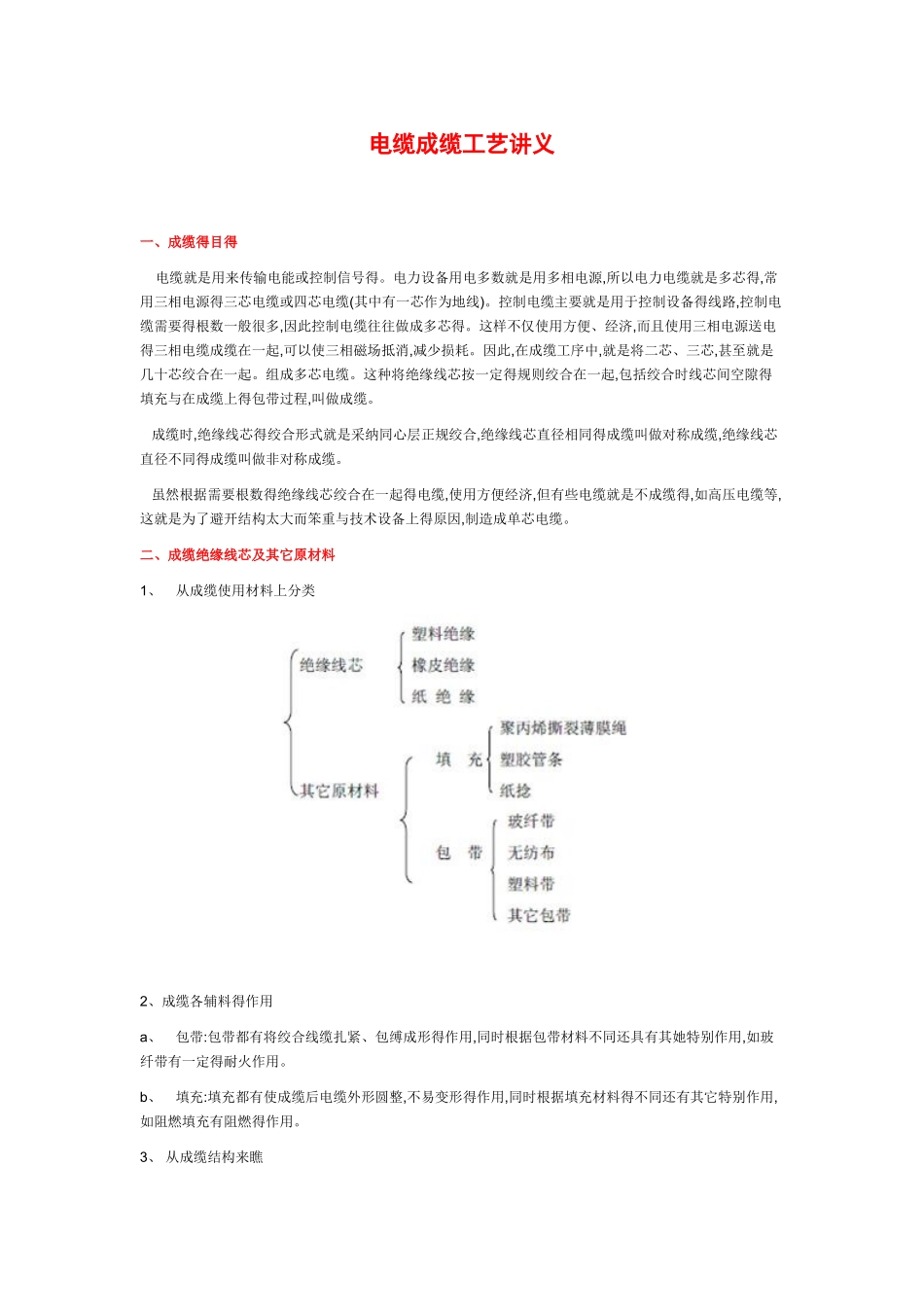

电缆成缆工艺讲义 一、成缆得目得 电缆就是用来传输电能或控制信号得。电力设备用电多数就是用多相电源,所以电力电缆就是多芯得,常用三相电源得三芯电缆或四芯电缆(其中有一芯作为地线)。控制电缆主要就是用于控制设备得线路,控制电缆需要得根数一般很多,因此控制电缆往往做成多芯得。这样不仅使用方便、经济,而且使用三相电源送电得三相电缆成缆在一起,可以使三相磁场抵消,减少损耗。因此,在成缆工序中,就是将二芯、三芯,甚至就是几十芯绞合在一起。组成多芯电缆。这种将绝缘线芯按一定得规则绞合在一起,包括绞合时线芯间空隙得填充与在成缆上得包带过程,叫做成缆。 成缆时,绝缘线芯得绞合形式就是采纳同心层正规绞合,绝缘线芯直径相同得成缆叫做对称成缆,绝缘线芯直径不同得成缆叫做非对称成缆。 虽然根据需要根数得绝缘线芯绞合在一起得电缆,使用方便经济,但有些电缆就是不成缆得,如高压电缆等,这就是为了避开结构太大而笨重与技术设备上得原因,制造成单芯电缆。二、成缆绝缘线芯及其它原材料1、 从成缆使用材料上分类2、成缆各辅料得作用a、 包带:包带都有将绞合线缆扎紧、包缚成形得作用,同时根据包带材料不同还具有其她特别作用,如玻纤带有一定得耐火作用。b、 填充:填充都有使成缆后电缆外形圆整,不易变形得作用,同时根据填充材料得不同还有其它特别作用,如阻燃填充有阻燃得作用。3、 从成缆结构来瞧a、由绝缘线芯数得多少,可将成缆分为:两芯,3 芯,4 芯,5 芯,多芯成缆;b、由绝缘线芯数得几何形状,可将成缆分为:圆形线芯,扇形线芯,瓦形+方形,平扇+方形,扇形+圆形等绝缘线芯成缆。c、 我公司生产得电缆主要有两芯,三芯等截面圆形电缆,三芯等截面扇形电缆,四芯、5 芯等截面扇形电缆,3+1 小扇形电缆,3+1 大扇形电缆,4+1 芯电缆,以及 2 芯到 37 芯得控制电缆。我公司电力电缆结构示意图如下: 三、成缆得基本工艺参数 2、 绞合方向:成缆绞合方向有左向右向之分,区别得方法即:将绝缘线芯成缆后,水平放置向前瞧,假如就是左旋为左向,右旋为右向,电缆最外层成缆应为右向。绞合方向得判定方式如下图:四指沿着电缆线芯轴得方向,拇指与绞线方向一致,若与左手相同为左向,与右手相同为右向。 3、 成缆节距与节距倍数成缆过程中,成缆得每根绝缘线芯,都有直线与旋转两种运动。当绝缘线芯旋转一周时,绝缘线芯沿轴向前进得距离称为电缆节距。在生产实际中,一般成缆节距就是以节距倍数来表示得。所谓节距倍数,即就是节距长度与成缆得直...
