画电路图练习题

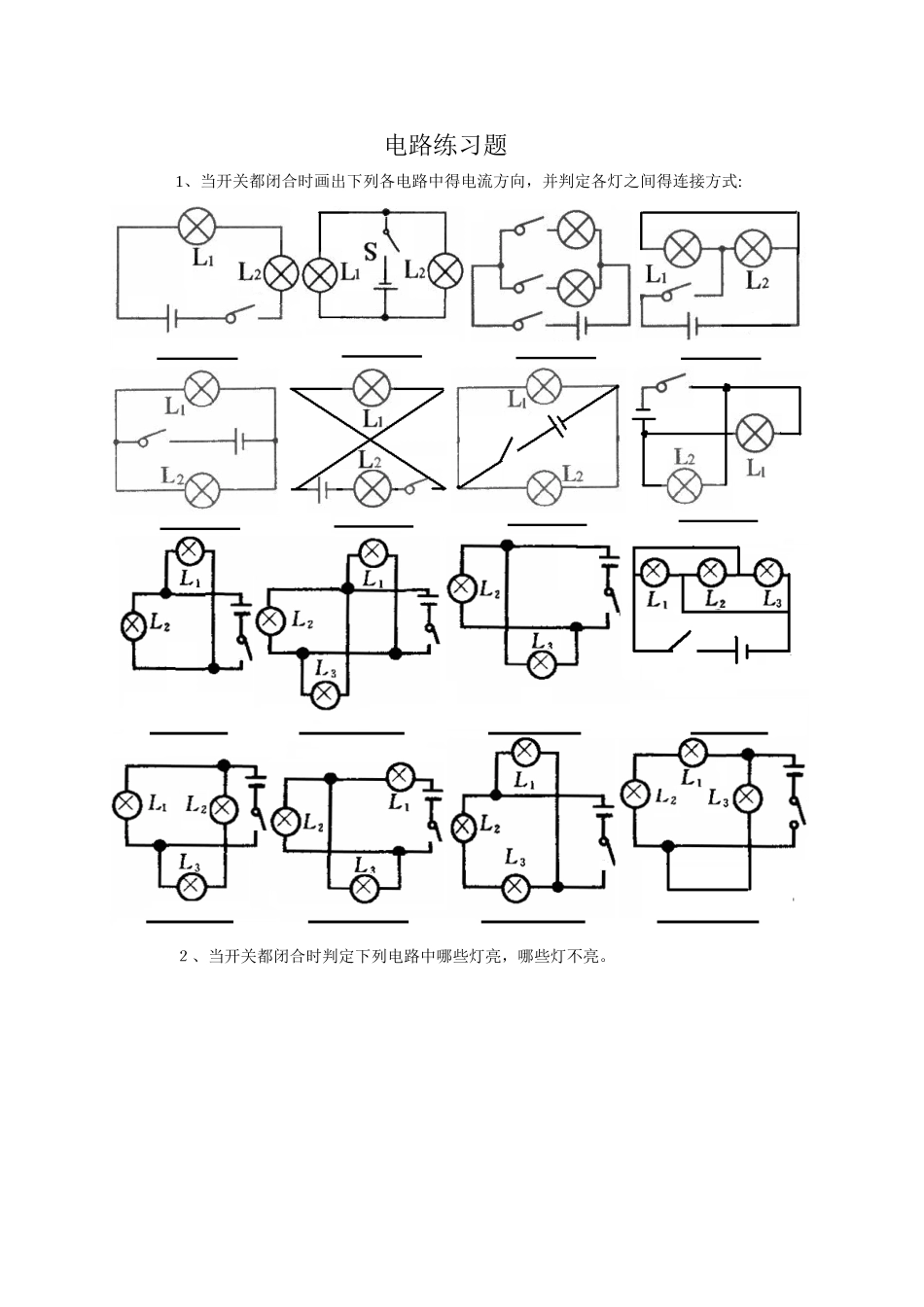

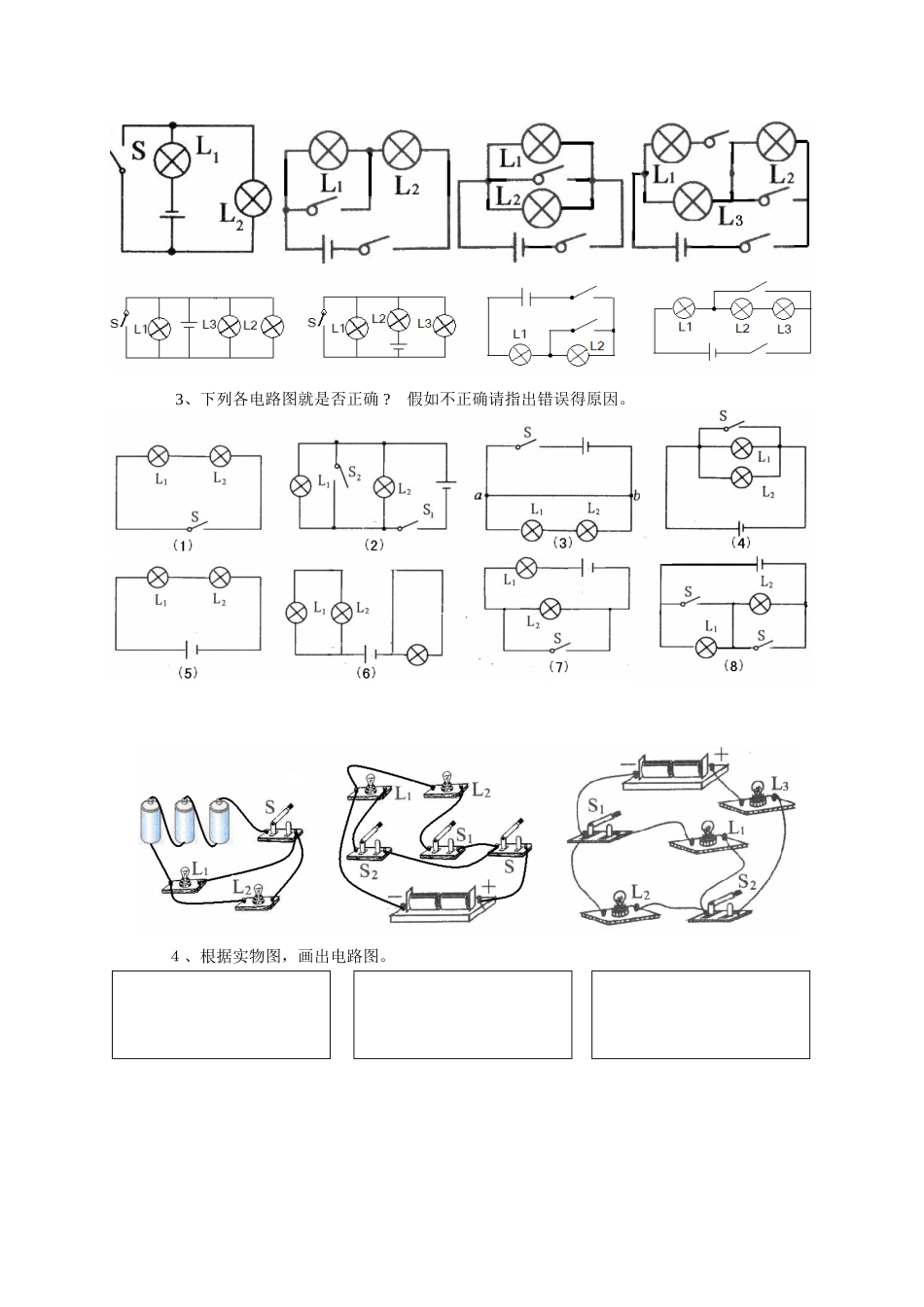

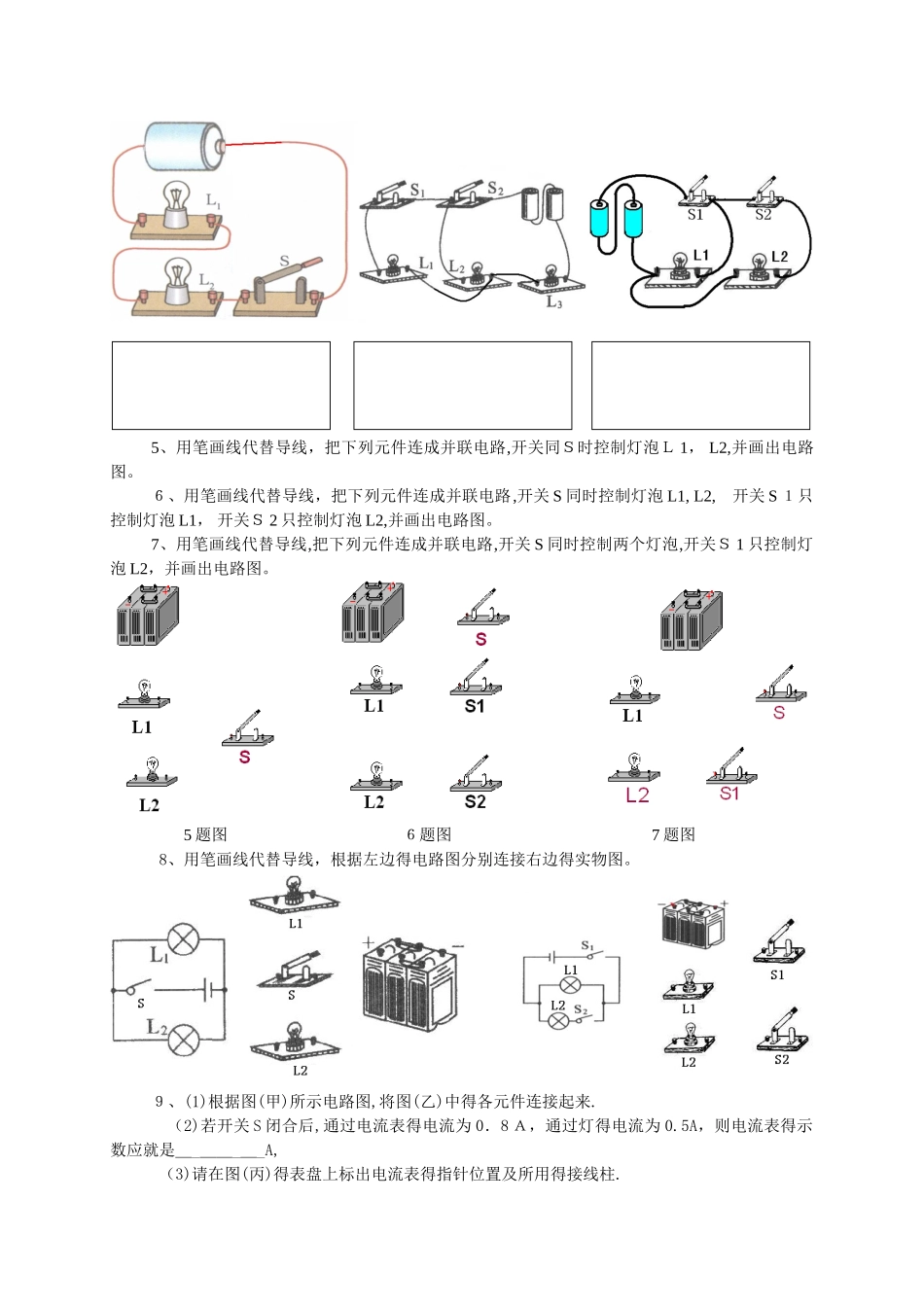

电路练习题1、当开关都闭合时画出下列各电路中得电流方向，并判定各灯之间得连接方式:２、当开关都闭合时判定下列电路中哪些灯亮，哪些灯不亮。3、下列各电路图就是否正确 ? 假如不正确请指出错误得原因。４、根据实物图，画出电路图。 5、用笔画线代替导线，把下列元件连成并联电路,开关同Ｓ时控制灯泡Ｌ 1， L2,并画出电路图。６、用笔画线代替导线，把下列元件连成并联电路,开关 S 同时控制灯泡 L1, L2, 开关 S １只控制灯泡 L1， 开关Ｓ 2 只控制灯泡 L2,并画出电路图。7、用笔画线代替导线,把下列元件连成并联电路,开关 S 同时控制两个灯泡,开关Ｓ 1 只控制灯泡 L2，并画出电路图。5 题图 ６题图 7 题图8、用笔画线代替导线，根据左边得电路图分别连接右边得实物图。９、(1)根据图(甲)所示电路图,将图(乙)中得各元件连接起来.（2)若开关 S 闭合后,通过电流表得电流为 0．8 Ａ，通过灯得电流为 0.5A，则电流表得示数应就是＿_＿＿_＿_A,（3)请在图(丙)得表盘上标出电流表得指针位置及所用得接线柱.10、要用电流表测量通过 L2得电流,如图所示就是某同学所画得实物接线图．（1）请指出这个实物连接图中得三处错误.(2)画出改正错误后得电路图.9 题图 10 题图１ 1、如右图所示,① 当只闭合开关 K1 时,发光得灯就是( ）,它们就是( )联得；② 当只闭合开关 K ２时,发光得灯就是( ),它们就是( )联得； ③ 当只闭合开关 K ３时,发光得灯就是（ ),它们就是（ )联得;④ 当只闭合开关Ｋ 1、K3 时,发光得灯就是( ),它们就是( )联得； ⑤ 当同时闭合开关Ｋ 1、K2、K3 时,发光得灯就是（ ),它们就是（ )联得;12、如图,分别推断下列情况时灯得发光情况,电路得连接情况。 (1) Ｓ 1、Ｓ 2 都断开: （2) S1 闭合,S2 断开：(3) S1 断开,S2 闭合: （4) S1、Ｓ 2 都闭合:1 ３、按要求连接实物,实物如图所示,并画出电路图,要求 L1、L2并联,且用两个电流表一次就能测出通过 L1、L2得电流及总电流.１ 4、根据图甲所示得电路图把图乙所示得元件连成电路． １３题图 １ 4 题图15、如图所示， 将电灯 L1、L2串联起来,用电压表测Ｌ１两端得电压,在图上画出连接方法。１ 6、根据实物图画出电路图、 15 题图 1 ６题图17、在图所示得电路中，电压表 V １得示数为２、5 V，电压表Ｖ 2得示数为３、8 Ｖ,则电压表V 得示数应为_＿______Ｖ、１ 8、如图所示,就是一位同学所...
