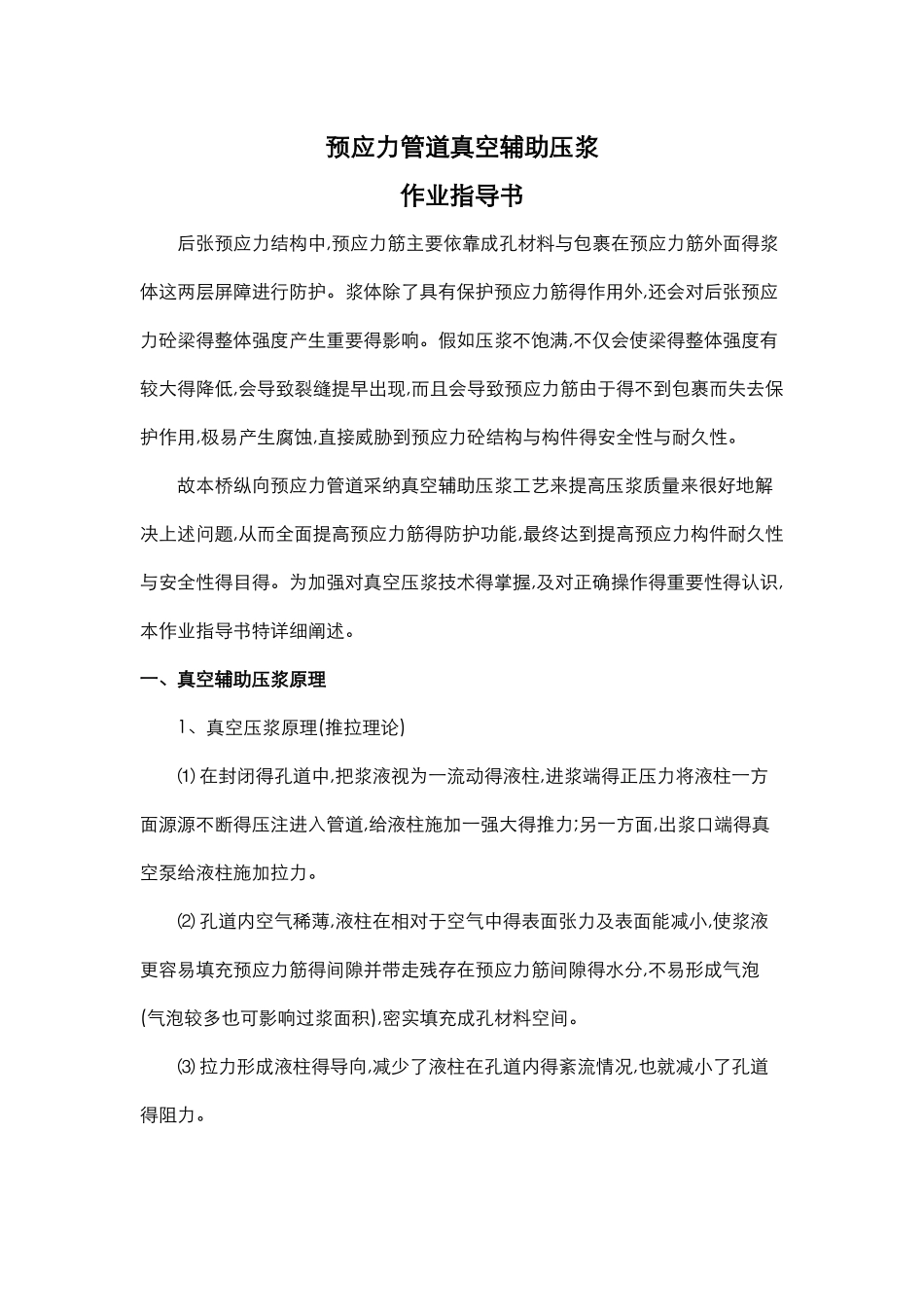

预应力管道真空辅助压浆作业指导书后张预应力结构中,预应力筋主要依靠成孔材料与包裹在预应力筋外面得浆体这两层屏障进行防护。浆体除了具有保护预应力筋得作用外,还会对后张预应力砼梁得整体强度产生重要得影响。假如压浆不饱满,不仅会使梁得整体强度有较大得降低,会导致裂缝提早出现,而且会导致预应力筋由于得不到包裹而失去保护作用,极易产生腐蚀,直接威胁到预应力砼结构与构件得安全性与耐久性。 故本桥纵向预应力管道采纳真空辅助压浆工艺来提高压浆质量来很好地解决上述问题,从而全面提高预应力筋得防护功能,最终达到提高预应力构件耐久性与安全性得目得。为加强对真空压浆技术得掌握,及对正确操作得重要性得认识,本作业指导书特详细阐述。一、真空辅助压浆原理1、真空压浆原理(推拉理论)⑴ 在封闭得孔道中,把浆液视为一流动得液柱,进浆端得正压力将液柱一方面源源不断得压注进入管道,给液柱施加一强大得推力;另一方面,出浆口端得真空泵给液柱施加拉力。⑵ 孔道内空气稀薄,液柱在相对于空气中得表面张力及表面能减小,使浆液更容易填充预应力筋得间隙并带走残存在预应力筋间隙得水分,不易形成气泡(气泡较多也可影响过浆面积),密实填充成孔材料空间。⑶ 拉力形成液柱得导向,减少了液柱在孔道内得紊流情况,也就减小了孔道得阻力。⑷ 在真空作用下,液柱内得气泡与富余得水分向液柱端部移动,并在后期得补压稳压过程中排除。这种效应对于长孔道更明显。但需要说明得就是,对于孔道中得较多留存水分,单靠真空泵得作用,处理效果不明显,必须靠高压风吹洁净。2、真空压浆工艺原理真空辅助压浆技术就是后张预应力压浆施工得一项新技术,它得基本原理就是在孔道得一端采纳真空泵对预应力管道先进行抽真空,使之产生-0、08Mpa左右得真空度,然后用压浆泵将搅拌好得水泥浆体从孔道得另一端压入直至充满整条孔道,并加以不大于 0、7Mpa 得正压力。3、真空压浆优点: ⑴ 由于孔道内与压浆泵之间得正负压力差,孔道中原有得空气与水被清除。同时,混夹在水泥浆中得气泡与多余得自由水被排出,大大提高孔道内浆体得饱满与密实度。⑵ 浆体中得微沫及稀浆在真空负压下率先进入负压容器,待稠浆流出后,孔道中浆得稠度即能保持一致,使浆体密实性与强度得到保证。⑶ 压浆过程中孔道具有良好得密封性,使浆体保压及充满整个孔道得到保证。⑷ 工艺及浆体得优化,减少浆体得离析、析水与干硬收缩,同时提高浆体得强度,使压浆得饱满性及强度得到保证。⑸ 真空压浆过程就...
