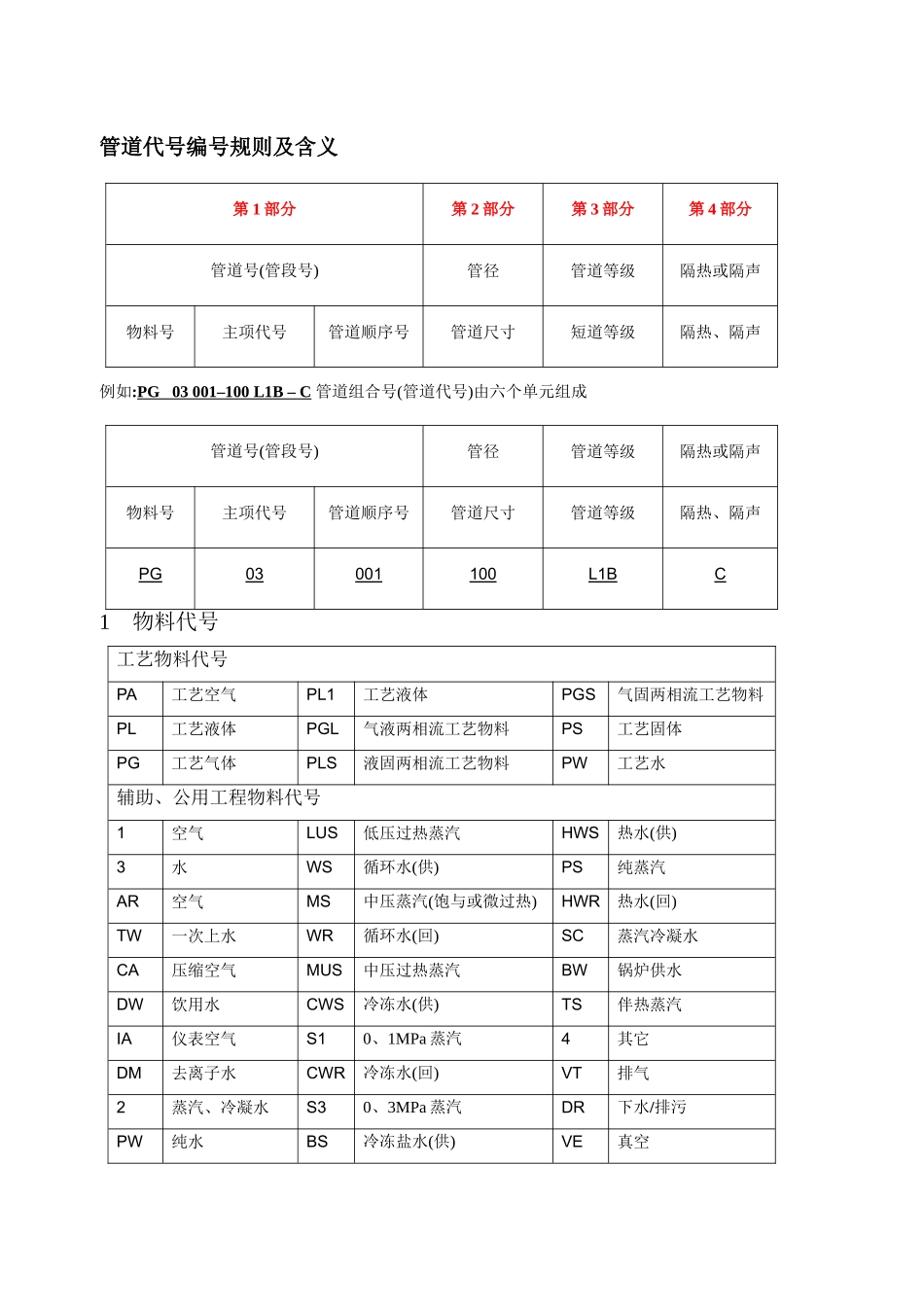

管道代号编号规则及含义

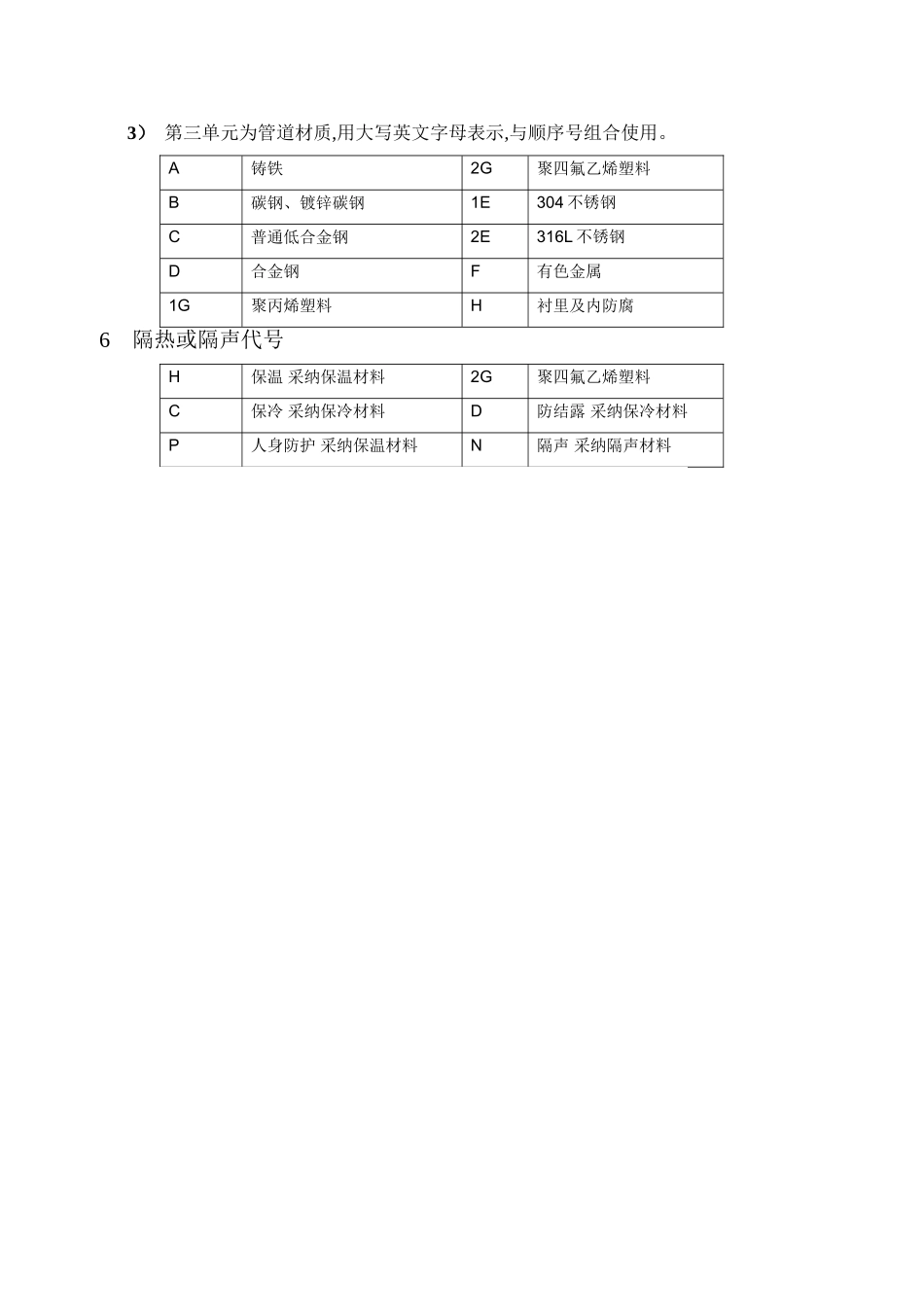

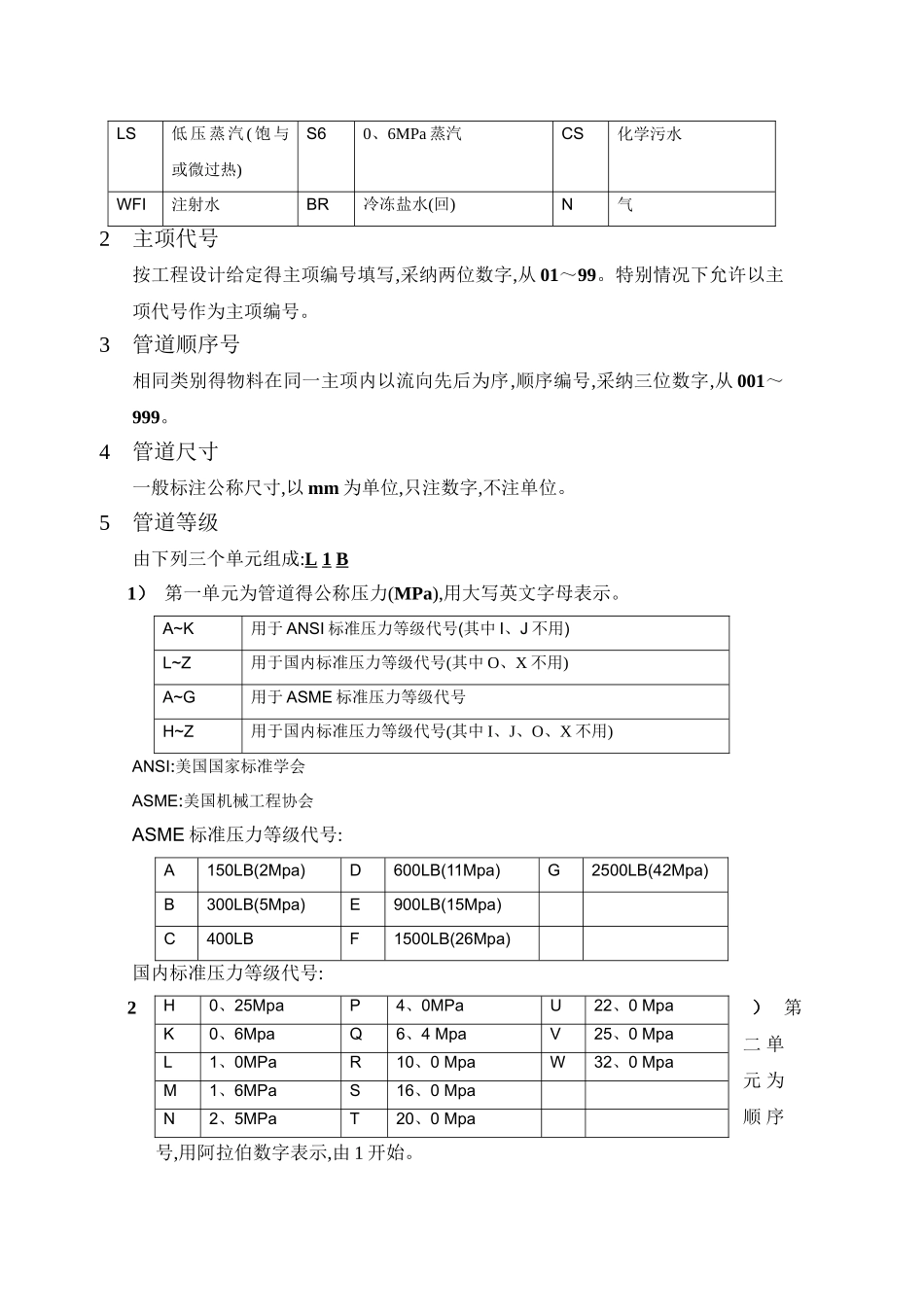

管道代号编号规则及含义第 1 部分第 2 部分第 3 部分第 4 部分管道号(管段号)管径管道等级隔热或隔声物料号主项代号管道顺序号管道尺寸短道等级隔热、隔声例如:PG 03 001–100 L1B – C 管道组合号(管道代号)由六个单元组成管道号(管段号)管径管道等级隔热或隔声物料号主项代号管道顺序号管道尺寸管道等级隔热、隔声PG03001100L1BC1物料代号工艺物料代号PA工艺空气PL1工艺液体PGS气固两相流工艺物料PL工艺液体PGL气液两相流工艺物料PS工艺固体PG工艺气体PLS液固两相流工艺物料PW工艺水辅助、公用工程物料代号1空气LUS低压过热蒸汽HWS热水(供)3水WS循环水(供)PS纯蒸汽AR空气MS中压蒸汽(饱与或微过热)HWR热水(回)TW一次上水WR循环水(回)SC蒸汽冷凝水CA压缩空气MUS中压过热蒸汽BW锅炉供水DW饮用水CWS冷冻水(供)TS伴热蒸汽IA仪表空气S10、1MPa 蒸汽4其它DM去离子水CWR冷冻水(回)VT排气2蒸汽、冷凝水S30、3MPa 蒸汽DR下水/排污PW纯水BS冷冻盐水(供)VE真空LS低 压 蒸 汽 ( 饱 与或微过热)S60、6MPa 蒸汽CS化学污水WFI注射水BR冷冻盐水(回)N气2主项代号按工程设计给定得主项编号填写,采纳两位数字,从 01～99。特别情况下允许以主项代号作为主项编号。3管道顺序号相同类别得物料在同一主项内以流向先后为序,顺序编号,采纳三位数字,从 001～999。4管道尺寸一般标注公称尺寸,以 mm 为单位,只注数字,不注单位。5管道等级由下列三个单元组成:L 1 B1） 第一单元为管道得公称压力(MPa),用大写英文字母表示。A~K用于 ANSI 标准压力等级代号(其中 I、J 不用)L~Z用于国内标准压力等级代号(其中 O、X 不用)A~G用于 ASME 标准压力等级代号H~Z用于国内标准压力等级代号(其中 I、J、O、X 不用)ANSI:美国国家标准学会ASME:美国机械工程协会ASME 标准压力等级代号:A150LB(2Mpa)D600LB(11Mpa)G2500LB(42Mpa)B300LB(5Mpa)E900LB(15Mpa)C400LBF1500LB(26Mpa)国内标准压力等级代号:2） 第二 单元 为顺 序号,用阿拉伯数字表示,由 1 开始。H0、25MpaP4、0MPaU22、0 MpaK0、6MpaQ6、4 MpaV25、0 MpaL1、0MPaR10、0 MpaW32、0 MpaM1、6MPaS16、0 MpaN2、5MPaT20、0 Mpa3） 第三单元为管道材质,用大写英文字母表示,与顺序号组合使用。A铸铁2G聚四氟乙烯塑料B碳钢、镀锌碳钢1E304 不锈钢C普通低合金钢2E316L 不锈钢D合金钢F有色金属1G聚丙烯塑料H衬里及内防腐6隔热或隔声代号H保温 采纳保温材料2G聚四氟乙烯塑料C保冷 采纳保冷材料D防结露 采纳保冷材料P人身防护 采纳保温材料N隔声 采纳隔声材料
