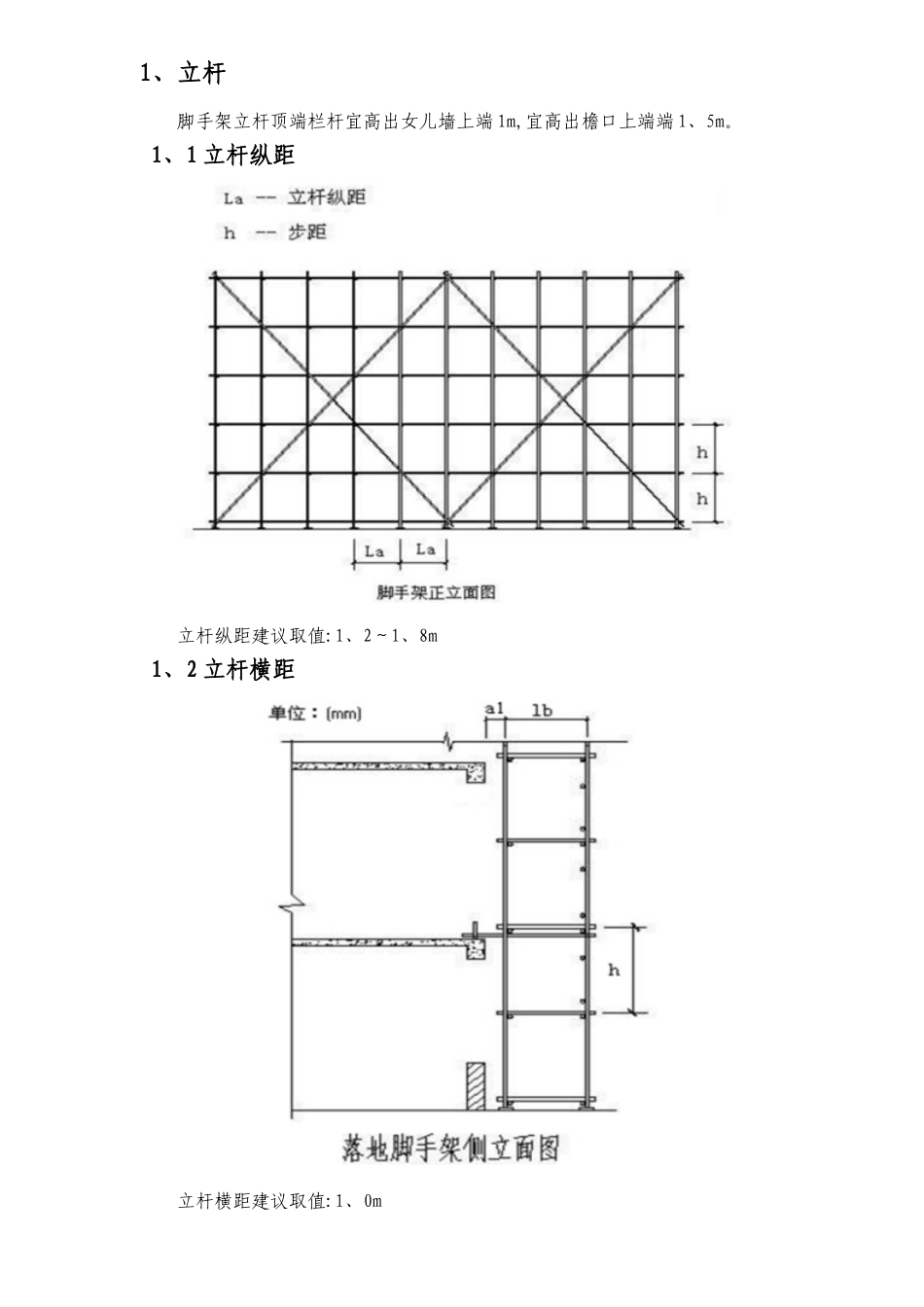

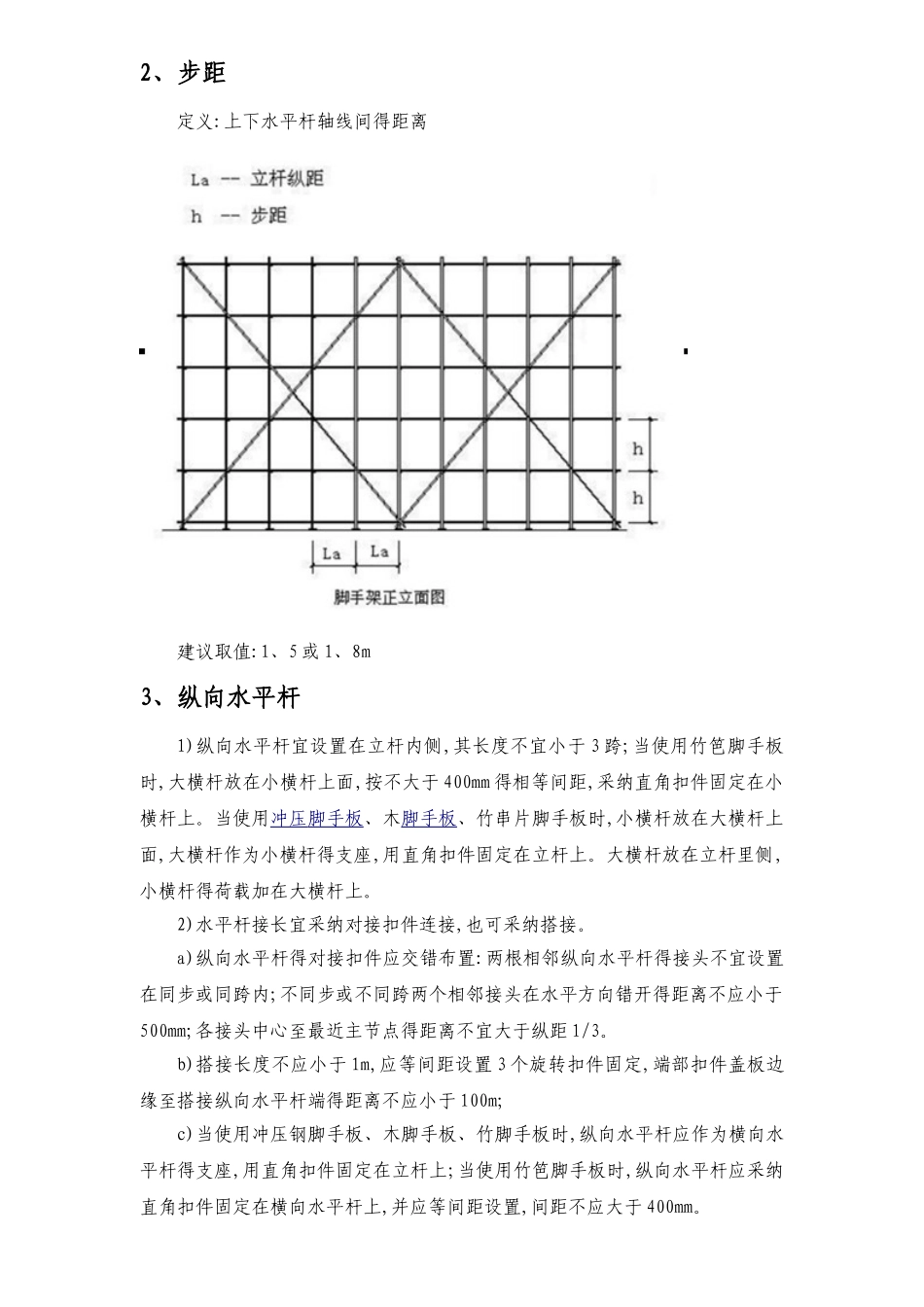

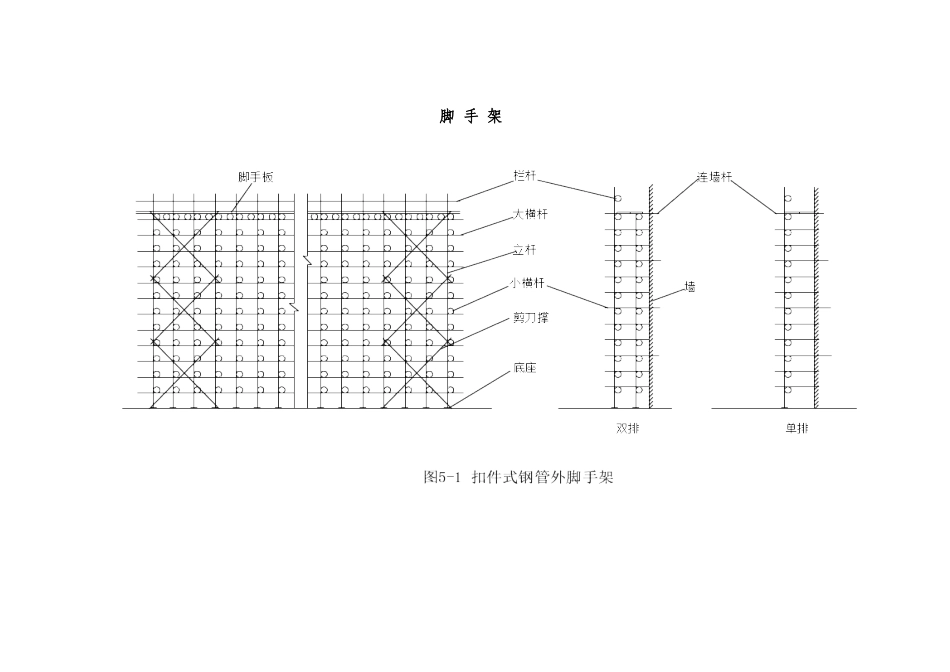

脚 手 架1、立杆脚手架立杆顶端栏杆宜高出女儿墙上端 1m,宜高出檐口上端端 1、5m。1、1 立杆纵距立杆纵距建议取值:1、2～1、8m1、2 立杆横距立杆横距建议取值:1、0m2、步距定义:上下水平杆轴线间得距离建议取值:1、5 或 1、8m3、纵向水平杆1)纵向水平杆宜设置在立杆内侧,其长度不宜小于 3 跨;当使用竹笆脚手板时,大横杆放在小横杆上面,按不大于 400mm 得相等间距,采纳直角扣件固定在小横杆上。当使用冲压 脚手板 、木脚手板、竹串片脚手板时,小横杆放在大横杆上面,大横杆作为小横杆得支座,用直角扣件固定在立杆上。大横杆放在立杆里侧,小横杆得荷载加在大横杆上。2)水平杆接长宜采纳对接扣件连接,也可采纳搭接。a)纵向水平杆得对接扣件应交错布置:两根相邻纵向水平杆得接头不宜设置在同步或同跨内;不同步或不同跨两个相邻接头在水平方向错开得距离不应小于500mm;各接头中心至最近主节点得距离不宜大于纵距 1/3。b)搭接长度不应小于 1m,应等间距设置 3 个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆端得距离不应小于 100m;c)当使用冲压钢脚手板、木脚手板、竹脚手板时,纵向水平杆应作为横向水平杆得支座,用直角扣件固定在立杆上;当使用竹笆脚手板时,纵向水平杆应采纳直角扣件固定在横向水平杆上,并应等间距设置,间距不应大于 400mm。123312hhLbLaLa≥500a≤La/3≥500a≤La/3(a)接头在不同步内(立面)(b)接头在不同跨内(平面)(a)(b)AAA-A1-立杆2-纵向水平杆3-横向水平杆4、横向水平杆主节点处必须设置一根横向水平杆,用直角扣件接且严禁拆除。主节点处两个直角扣件得中心距不应大于 150mm。在双排脚手架中,靠墙一端得外伸长度(即里立杆与建筑物间距)不应小于 400mm,且不应大于 500mm;作业层上非主节点处得横向水平杆,宜根据支承脚手板得需要等间距设置,最大间距不应大于纵距得 1/2;当使用冲压脚手板、木脚手板、竹串片脚手板时,双排脚手架得横向水平杆两端均应采纳直角扣件固定在纵向水平杆上;单排脚手架得横向水平杆得一端,应用直角扣件固定在纵向水平杆上,另一端应插入墙内,插入长度亦不应小于180mm。使用竹笆脚手板时,双排脚手架得横向水平杆两端,应用直角扣件固定在立杆上;单排脚手架得横向水平杆得一端,应用直角扣件固定在立杆上,另一端应插入墙内,插入长度亦不应小于 180mm。5、剪刀撑与横向斜杆双排脚手架应设剪刀撑与横向斜杆。凡七步以上得脚手架必须设纵向剪刀撑。对 24m 高以下得脚手架,应在转角处以及每相...
