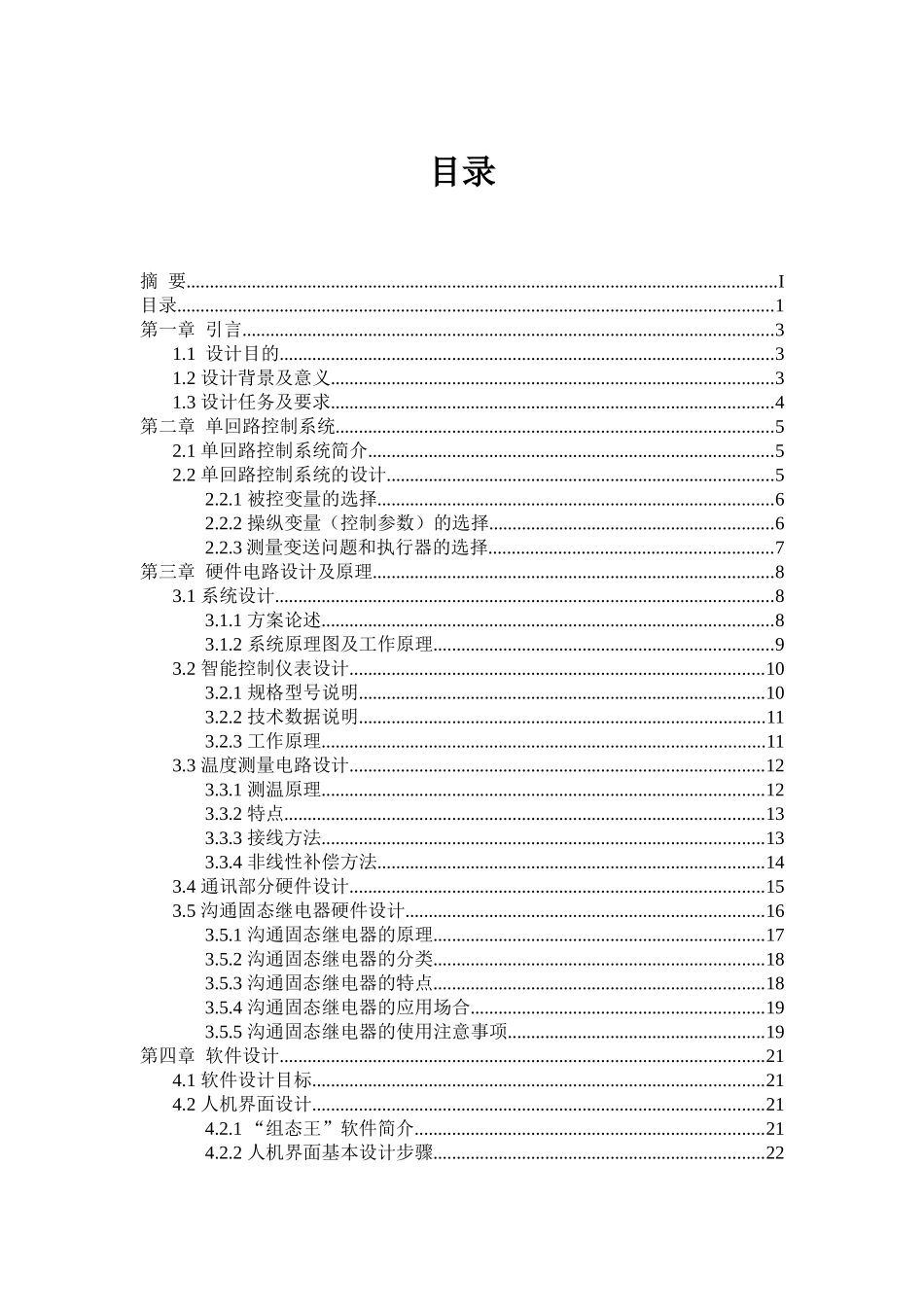

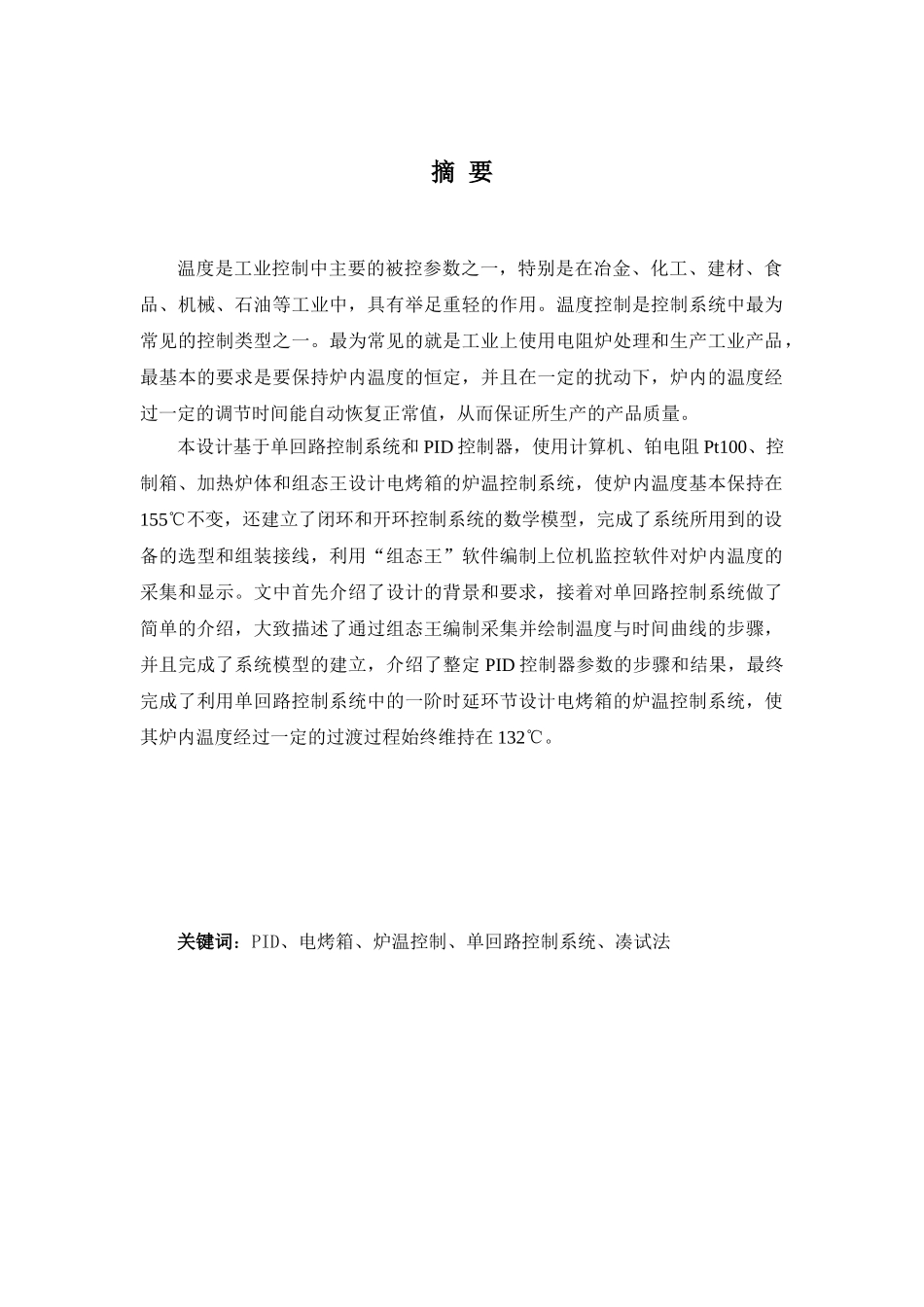

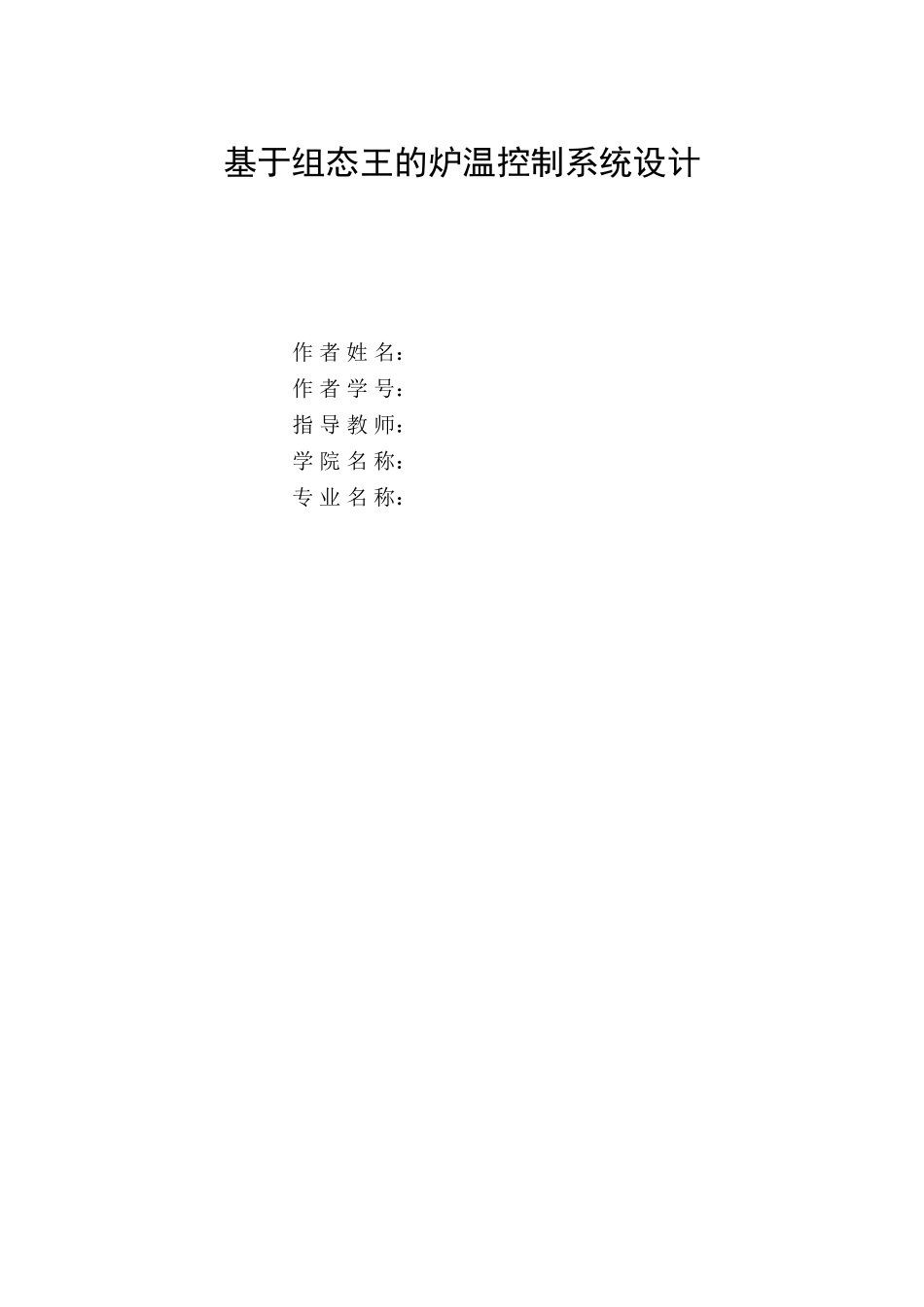

基于组态王的炉温控制系统设计作 者 姓 名：作 者 学 号：指 导 教 师：学 院 名 称： 专 业 名 称：摘 要温度是工业控制中主要的被控参数之一，特别是在冶金、化工、建材、食品、机械、石油等工业中，具有举足重轻的作用。温度控制是控制系统中最为常见的控制类型之一。最为常见的就是工业上使用电阻炉处理和生产工业产品，最基本的要求是要保持炉内温度的恒定，并且在一定的扰动下，炉内的温度经过一定的调节时间能自动恢复正常值，从而保证所生产的产品质量。本设计基于单回路控制系统和 PID 控制器，使用计算机、铂电阻 Pt100、控制箱、加热炉体和组态王设计电烤箱的炉温控制系统，使炉内温度基本保持在155℃不变，还建立了闭环和开环控制系统的数学模型，完成了系统所用到的设备的选型和组装接线，利用“组态王”软件编制上位机监控软件对炉内温度的采集和显示。文中首先介绍了设计的背景和要求，接着对单回路控制系统做了简单的介绍，大致描述了通过组态王编制采集并绘制温度与时间曲线的步骤，并且完成了系统模型的建立，介绍了整定 PID 控制器参数的步骤和结果，最终完成了利用单回路控制系统中的一阶时延环节设计电烤箱的炉温控制系统，使其炉内温度经过一定的过渡过程始终维持在 132℃。关键词：PID、电烤箱、炉温控制、单回路控制系统、凑试法目录摘 要...............................................................................................................................I目录................................................................................................................................1第一章 引言..................................................................................................................31.1 设计目的..........................................................................................................31.2 设计背景及意义...............................................................................................31.3 设计任务及要求...............................................................................................4第二章 单回路控制系统..............................................................................................52.1 单回路控制系统简介................
